1-8-2-3 HOD：手控操作盘（选购项）

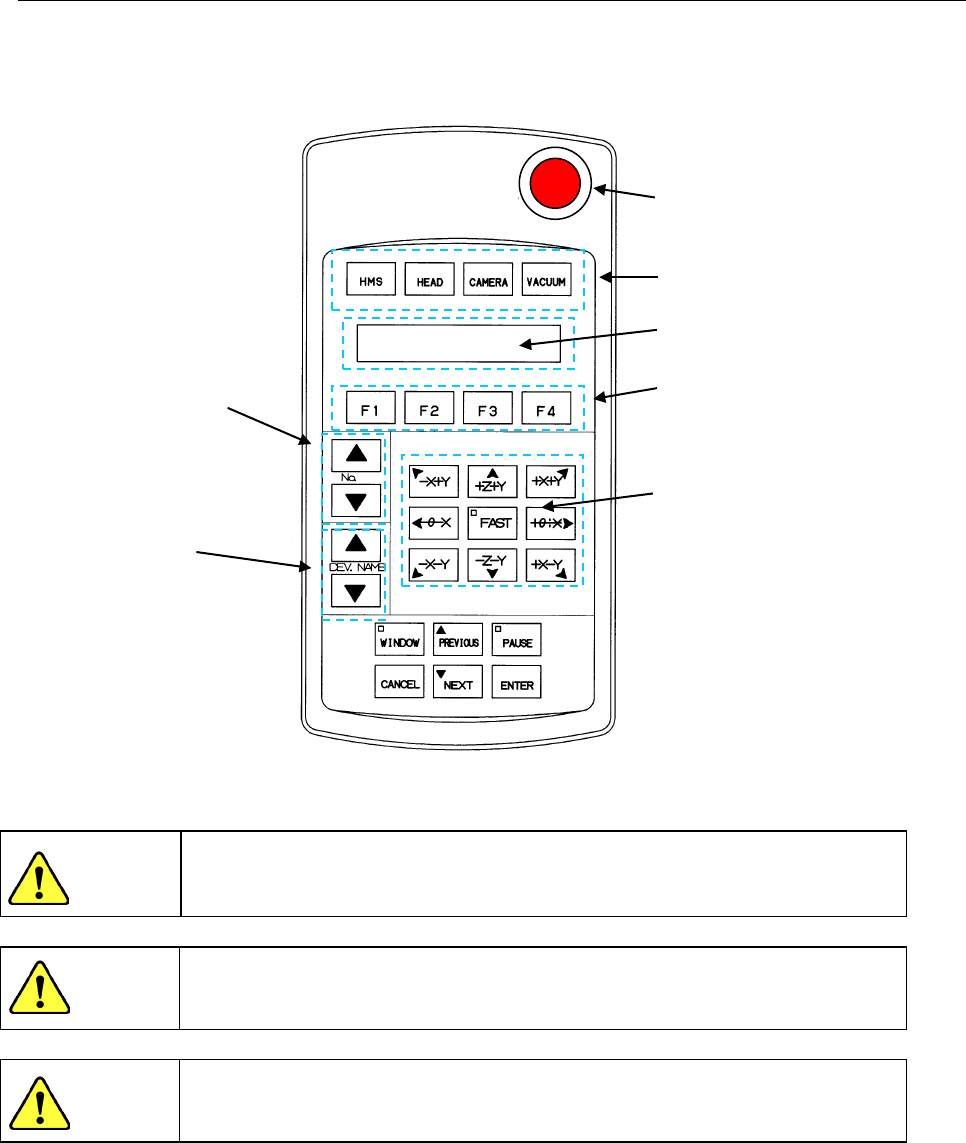

HOD（Handheld Operating Device）主要用于示教时直接操作各轴。
可以代替触摸贴片机主机上的液晶板，直接进行示教等操作。
注意
为了避免人身伤害,在进行 HOD 操作过程中,切勿将手放入装置内部,也不要将
脸和头靠近装置。
注意
将 HOD 单元与主机连接时,请关闭主机电源。
注意
HOD 单元背面贴有磁铁,如果使软盘等靠近,有可能使数据丢失。
紧急停止
LCD
移动键
No.
键
装置选择键
功能键
装置名称键
第 1 部 基本篇 第 1 章 装置概要
1-46
HOD 键一览表
键名
功
能
HMS
·通过高度传感器来获得吸取高度。
（选择后
LED
灯 亮 。）
HEAD
·用 Head 示教时使用。
（选择后
LED
灯 亮 。）
CAMERA
·用 OCC 示教时使用。
（选择后
LED
灯 亮 。）
VACUUM
·用于示教真空压。
（选择后
LED
灯 亮 。）
F1
·选择其他移动目标位置、以及指定示教点数等。
F2
F3
F4
No
·升降数字，选择所需轴号。
指定液晶显示的轴号。
DEV．NAME
·升降数字，选择所需装置。
指定液晶显示的装装置号。
-X+Y
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<
选择
CAMERA
时
>
用于向箭头方向移动光标。
+Z+Y
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<
选择
Z
轴时
>
用于向箭头方向移动
Z
轴。
+X+Y
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<
选择
CAMERA
时
>
用于按箭头方向移动光标。
-θ-X
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<
选择θ轴时
>
用于向任意角度移动θ轴。
FAST
用于高速移动轴时。
(
如选中
,LED
将被点亮。
)
+θ+X
<
选择
XY
时
>
用于向箭头方向移动
XY
轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<
选择θ轴时
>
用于向任意角度移动θ轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<
选择
CAMERA
时
>
用于向箭头方向移动光标。
-Z-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<
选择
Z
轴时
>
用于向箭头方向移动
Z
轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<
选择
CAMERA
时
>
用于向箭头方向移动光标。
WINDOW
·用于将显示于视频监视器上的光标从十字状态切换到视窗状态。
PREVIOUS
·用于移动至上一个数据。
PAUSE
·用于暂停贴片跟踪。
CANCEL
·用于取消示教时输入的数据。
NEXT
·用于移动至下一个数据。
ENTER
·用于确定示教时输入的数据。
注
第 1 部 基本篇 第 1 章 装置概要
1-47
1-8-2-4 操作面板
可在机器主机的操作面板上，对机器的动作进行控制。

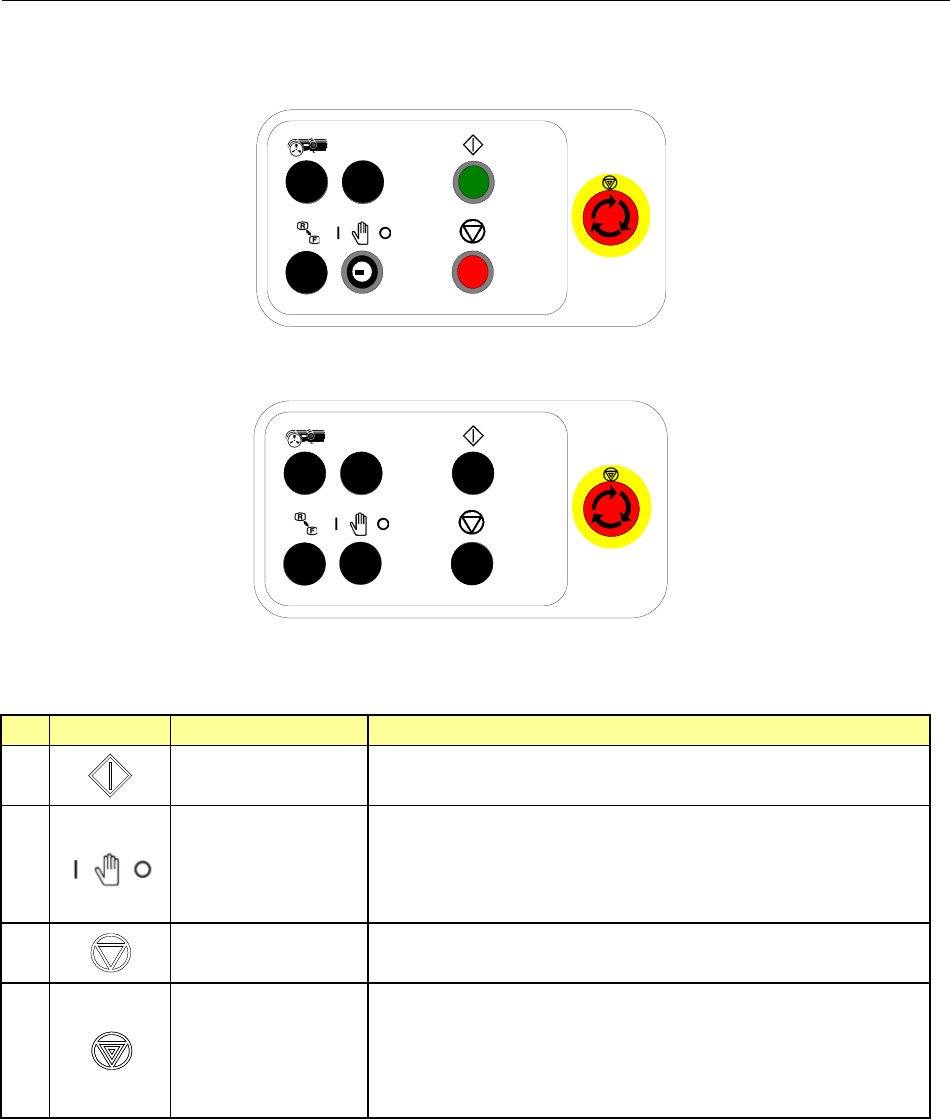

前侧操作面板
后侧操作面板
开关功能概要
No
开关
名称
功能概要
1
Start
（开始）
执行生产、或执行模拟生产动作时使用。
2
Maintenance Key
（维护钥匙）
·此开关可切换生产模式（钥匙处于横向）、维护模式
（钥匙处于竖向）。
·维护模式时，可在安全罩打开状态下运行慢动作。
·生产模式时安全罩打开，会紧急停止。
（EN 机型，安全罩打开时会伺服停止）
3
Pause/Stop
（暂停/停止）
生产，或模拟生产结束时，按此开关。
按一次为暂停，再按一次为结束。
4
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全的可能需要紧急停止时，使
用此开关。按本开关后，马达及其他驱动部即停止，红色信号灯点亮。
向箭头方向旋转开关，开关即恢复。
