第 2 部功能详解篇第 7 章机器设置 7- 16 6) 自动分配按下画面右侧的 [ 自动分配 ] 按钮后，可显示如下画面。勾选需要分配的 AT C 或 Head 号，按下 [ 自动取得 ] 按钮，则被选择的号的吸嘴可依次自动完成设置。 [ AT C ] [ 螺丝式吸嘴 ]

第 2 部功能详解篇第 7 章机器设置

7-15

5) 选择吸嘴配置

按下画面右侧的[选择吸嘴配置]按钮，则吸嘴将安装到焦点所在 ATC 号的 Head 上，

并自动设置各项值。

按[F3]键功能相同，可把吸嘴安装到焦点所在的 ATC 号的 Head 上，并设置其各项值。

注 1) 如获得的吸嘴外形在规定范围外，当没有符合该吸嘴宽度的吸嘴时，画面将显示如下

的提示信息。此时，请选择吸嘴后重新手动输入信息。

注 2) 如获得的吸嘴的外形在规定范围外，但有符合该吸嘴宽度的吸嘴时，将显示如下画面，

请从吸嘴一览中选择吸嘴号。

如一览中没有相应的编号，选择吸嘴后请重新手动输入信息。

选择「F3」或「确定」后，轴会开始移动，进行吸嘴的装卸。

在按下「F3

」或「确定」前，请务必确认无人在进行设备内部的作业

。另外，

为了避免人身伤害，在设备运行时，切勿将手放入装置内部，也不要将脸和头

靠近装置。

警告

第 2 部功能详解篇第 7 章机器设置

7-16

6) 自动分配

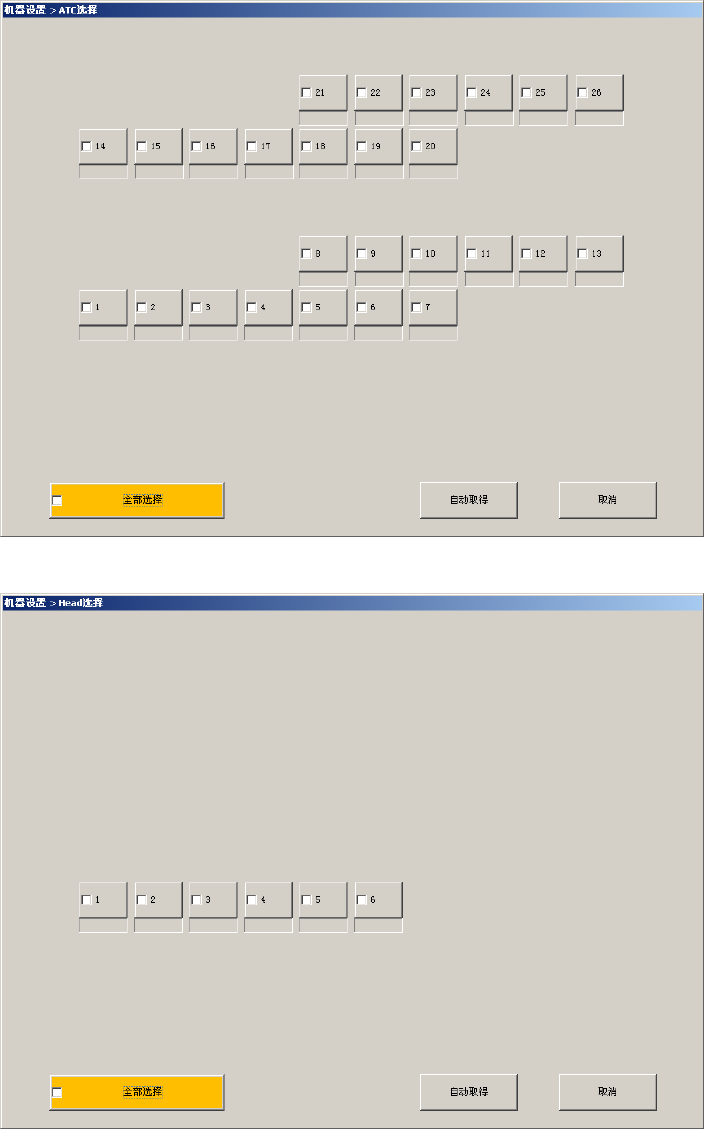

按下画面右侧的[自动分配]按钮后，可显示如下画面。

勾选需要分配的 ATC 或 Head 号，按下[自动取得]按钮，则被选择的号的吸嘴可依次自动

完成设置。

[ATC]

[螺丝式吸嘴]

第 2 部功能详解篇第 7 章机器设置

7-17

・按[全部选择]按钮时，为选择／解除所有台架的所有吸嘴。

・测量安装的吸嘴前端的高度，取得吸嘴高度。

・根据安装的吸嘴的外形宽度设置吸嘴号。

・根据吸嘴安装的状态取得并设置真空值。
