第 2 部功能详解篇第 7 章机器设置

7-56

7-4-24 各种送料器的吸取前送料设置

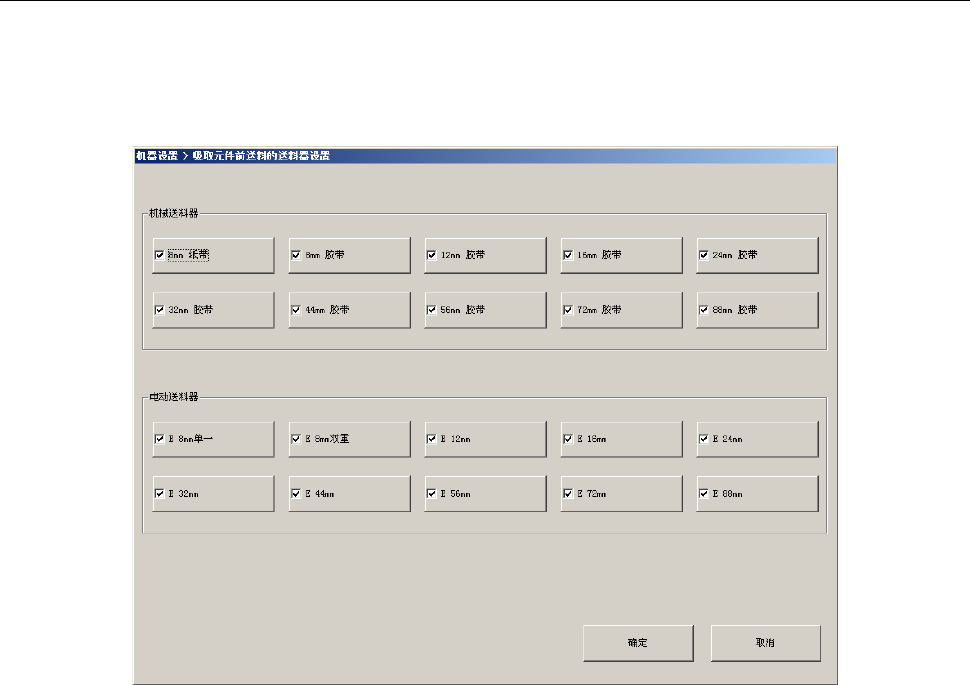

在“使用单元”中把“特殊功能”的“吸取元件前送料”功能设置为有效时，可从菜单选择，显示以下画面。

“吸取元件前送料”为有效时，设置执行动作的送料器种类。勾选对象送料器种类即设置「吸取元件

前送料」动作。取消勾选的送料器种类则为「标准送料」动作。

但管状、散装送料器会影响速度节拍，不是本功能的对象。

※88mm 带式供料器是特殊订货对应供料器。

第 2 部功能详解篇第 7 章机器设置

7-57

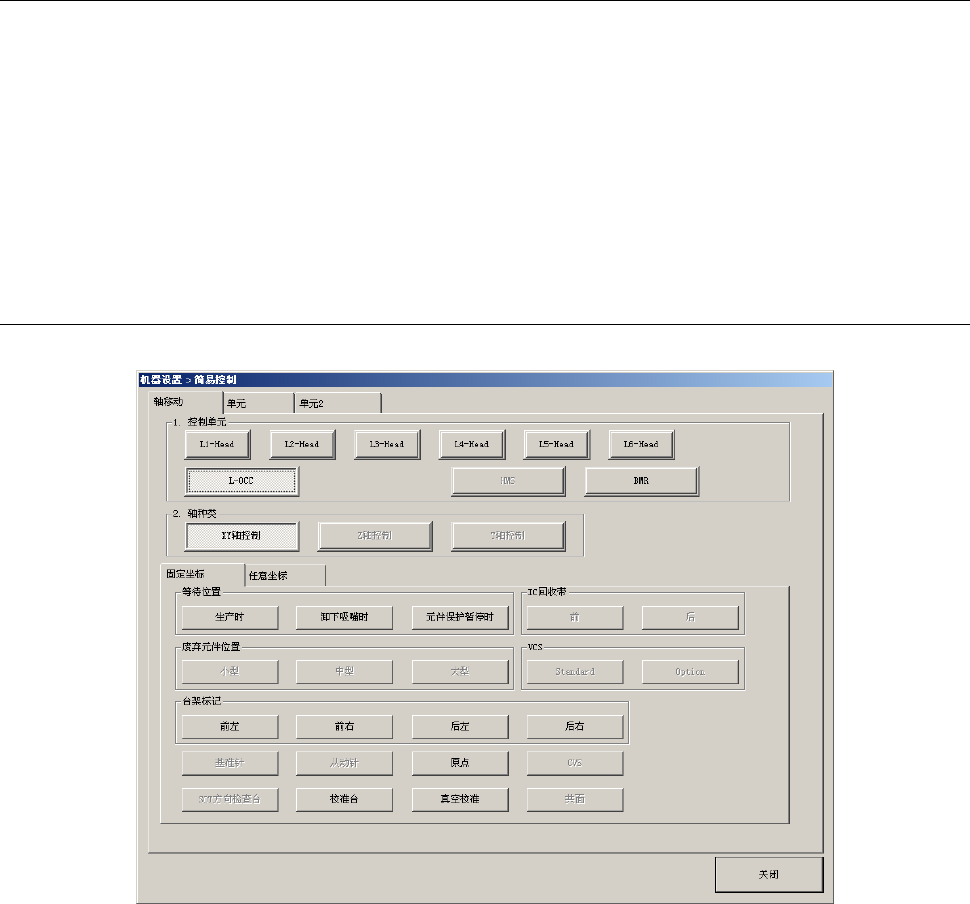

7-5 简易控制

从机器设置、手动控制、自动校准、MS参数功能栏中选择「简易控制」后，可打开如下的简易控

制主画面。

画面上设有「轴移动」和「单元1」、「单元2」选项卡。

按下「轴移动」选项卡后，可用「选择设备」按钮、「控制单元」按钮、「轴种类」按钮，对指定

的控制单元进行操作。

按下「单元1」选项卡后，可用「选择设备」按钮、「Head」按钮，对「Head单元」或各站点内指

定的OCC、BMR、HMS、CAL块照明、ATC进行控制。

「单元2」选项卡，可指定传送控制、托盘层数及速度，拉出MTS托盘。

7-5-1 轴移动的显示

第 2 部功能详解篇第 7 章机器设置

7-58

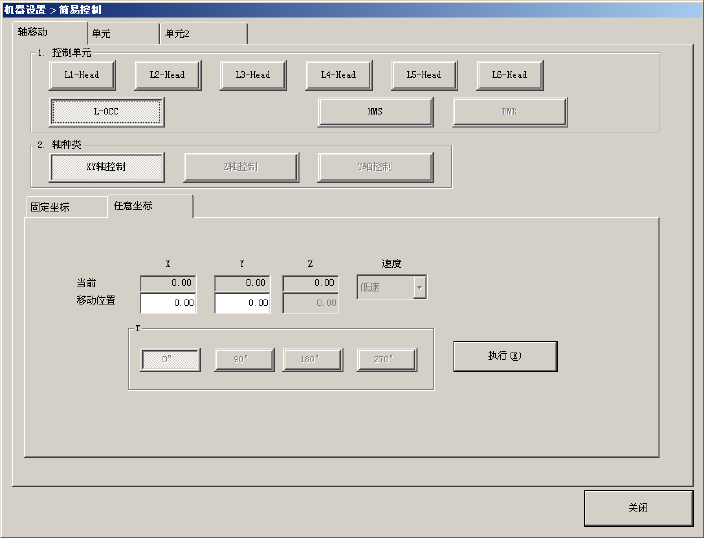

从基板生产的[准备支援]画面中选择[任意坐标]按钮后，即显示以下简易控制画面。

选择「执行」后，可使[任意坐标]移动到指定位置、控制单元基准，并按指定速度进行轴移动。
