第 2 部 功能详解篇 第 7 章 机器设置 7- 60 (2) Z 轴控制 控制单元选择 [ Head ] 时，可移动 Z 轴。 ※ 当选择 [ 基准 面高度 ] 、 [ 交换吸嘴高 度 ] 按钮后，会 显示吸嘴降低提 示信息。 ·Z 轴控制 ( 控制单元： H ead -L1 ～ L6) No. 移动位置项目 详细项目 1 等待高度 指定的 He ad 移 至激光高度元件 上方 + 0. 5mm 的位置。 2 激光高度 指定的 He…
第 2 部 功能详解篇 第 7 章 机器设置
7-59
7-5-2 控制轴移动
(1) 控制 XY 轴
XY 轴的移动如下所示。在主画面上选择控制单元，即可移动轴。
※设置 SOT 方向检查台为有效后，即可选择此项。
※从「Head 的吸嘴有无状况」启动简易控制画面后，只能对以下项目进行操作
・控制 单元 :选择 Head-L1～L6，OCC，HMS，BMR
・ XY 轴控制:「前侧操作时，后侧操作时，卸下吸嘴时」，任意坐标
・ Z 轴控制 :与通常操作相同
·XY 轴控制(控制单元：OCC、Head、 HMS、 BMR)
No.
移动位置项目
详细项目
1
生产时
指定的整个控制单元移动到生产时的位置。
2
卸下吸嘴时
指定的整个控制单元移动到卸下吸嘴的位置。
3
元件保护暂停时
指定的整个控制单元移动到元件保护暂停位置。
4
IC
回收带
前侧
不能选择。
5
IC
回收带
后侧
不能选择。
6
基准针
不能选择。
7
从动针
不能选择。
8
原点
OCC
移动到原点坐标处。
9
CVS
不能选择。
10
SOT
方向检查台
指定的整个控制单元移动到
SOT
方向检查台位置。
11
校准台
指定的整个控制单元移动到校准台的第一标记处。
12
真空校准
指定的整个控制单元移动到真空
CAL
校准台的位置。
13
共面
不能选择。
·XY 轴控制(控制单元：Head、 HMS、 BMR)
No.
移动位置项目
详细项目
1
元件废弃时
(
小型
)
指定的整个控制单元移动到小型元件废弃位置。
2
元件废弃时
(
中型
)
指定的整个控制单元移动到中型元件废弃位置。
3
元件废弃位置
(
大型
)
指定的整个控制单元移动到大型元件废弃位置。
4
VCS
位置 标准
不能选择。
5
VCS
位置 选项
不能选择。
6
台架标记
前左
指定的
Head
单元移动到供料器台架标记前左识别位置。
7
台架标记
后左
指定的
Head
单元移动到供料器台架标记后左识别位置。
第 2 部 功能详解篇 第 7 章 机器设置
7-60

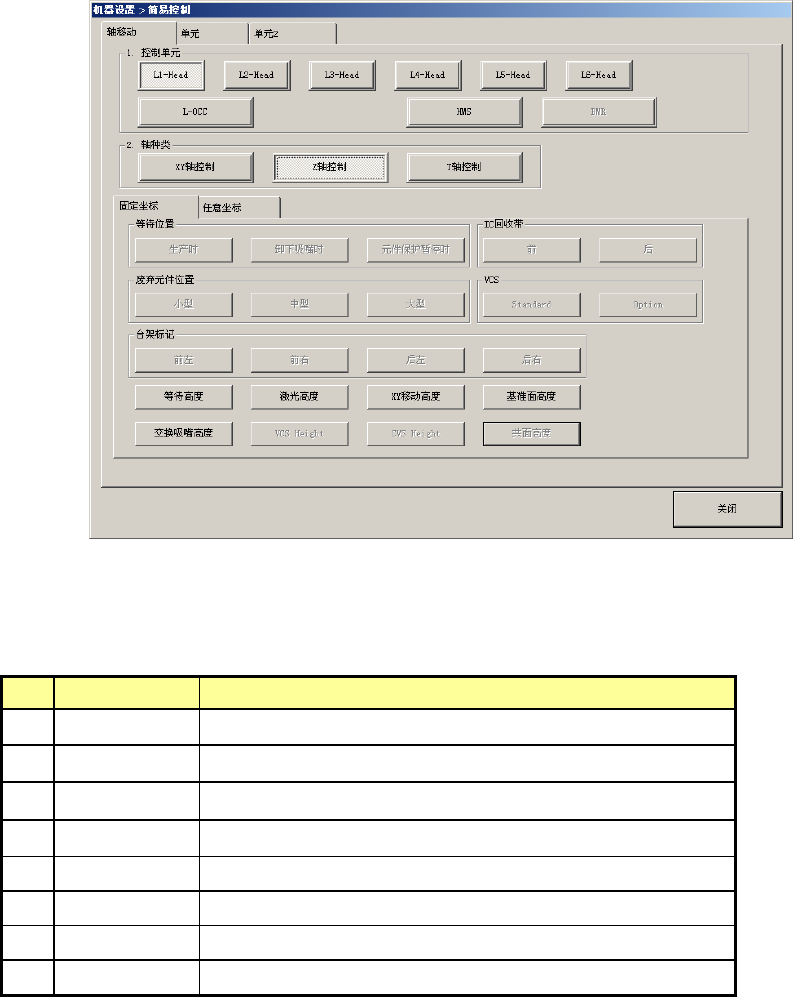

(2) Z 轴控制
控制单元选择[Head]时，可移动 Z 轴。
※当选择[基准面高度]、[交换吸嘴高度]按钮后，会显示吸嘴降低提示信息。
·Z 轴控制(控制单元：Head-L1～L6)
No.
移动位置项目
详细项目
1 等待高度 指定的 Head 移至激光高度元件上方 + 0.5mm 的位置。
2 激光高度 指定的 Head 移至激光高度的位置。
3 XY 移动高度 指定的 Head 移至元件高度上方 + 3mm 的位置。
4 基准面高度 指定的 Head 移至基准面高度的位置。
5 交换吸嘴高度 指定的 Head 移至交换吸嘴高度的位置。
6 VCS Height 不能选择。
7 CVS Height
不能选择。
8 共面高度
不能选择。
第 2 部 功能详解篇 第 7 章 机器设置
7-61

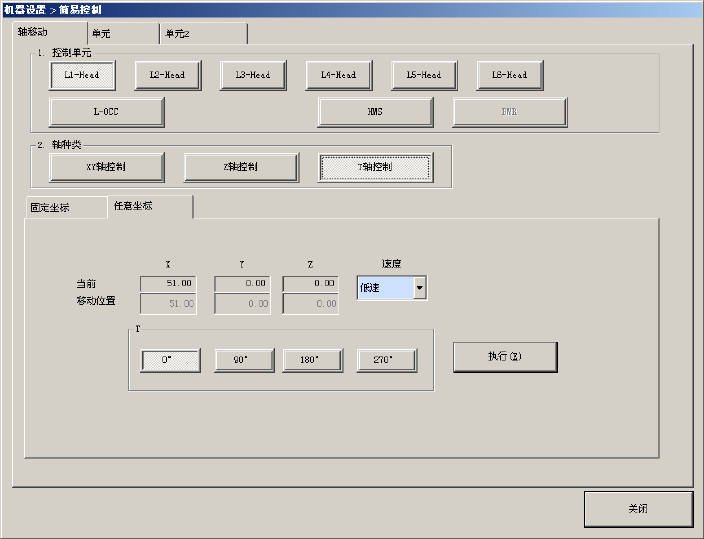

(3) θ 轴控制
控制单元选中[Head]时，可移动 θ 轴。
