第 2 部 功能详解篇 第 8 章 手动控制 8-3 点击 [ 显示构成图 ] 按钮，或选择菜单栏的「显示」 → 「显示构成图」 ，即可 返回到初始画面 （构成 图 ）。 8-2-2 退出手动控制 依次点击菜单栏 中的 [ 文件 ] -[ 退出 ] ， 或按下画面右上方 的关闭按钮［ × ］ ，或按下工具栏中的退出 按钮， 可退出手动控制 。 「确定」 ：执行 I/O 安全方向设置后退出。例如， Hea d 带有吸嘴时，将吸嘴放 回 A…
第 2 部 功能详解篇 第 8 章 手动控制
8-2
8-2 手动控制的启动与退出
8-2-1 启动手动控制

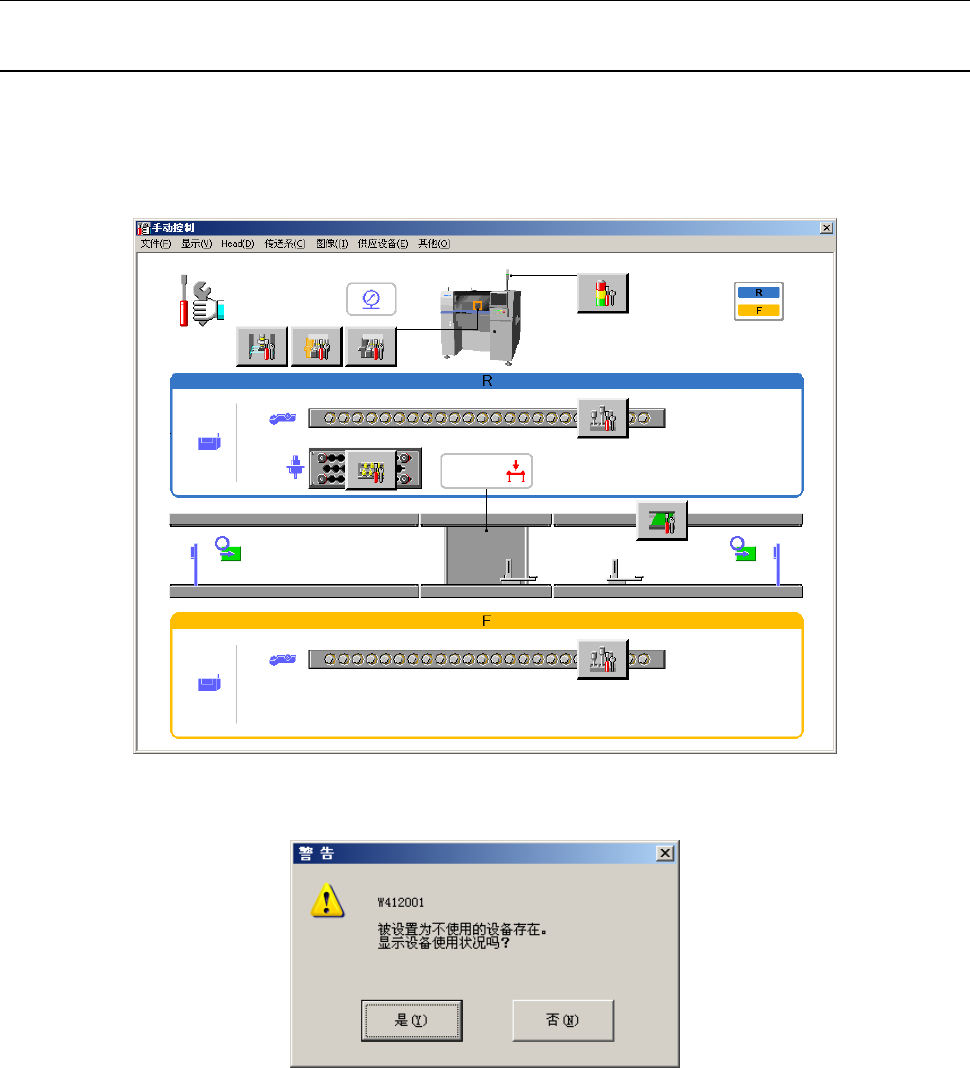

在菜单栏上点击「设置」→「手动控制」，或从画面下方的功能栏点击「手动控制」，画面上会显示
下图所示的手动控制初始画面。
初始画面内显示各单元的构成图。点击画面上设置的按钮，可启动与各按钮相对应的设置画面。
「机器设置」中有被设置为不使用的设备时，会出现如下信息。

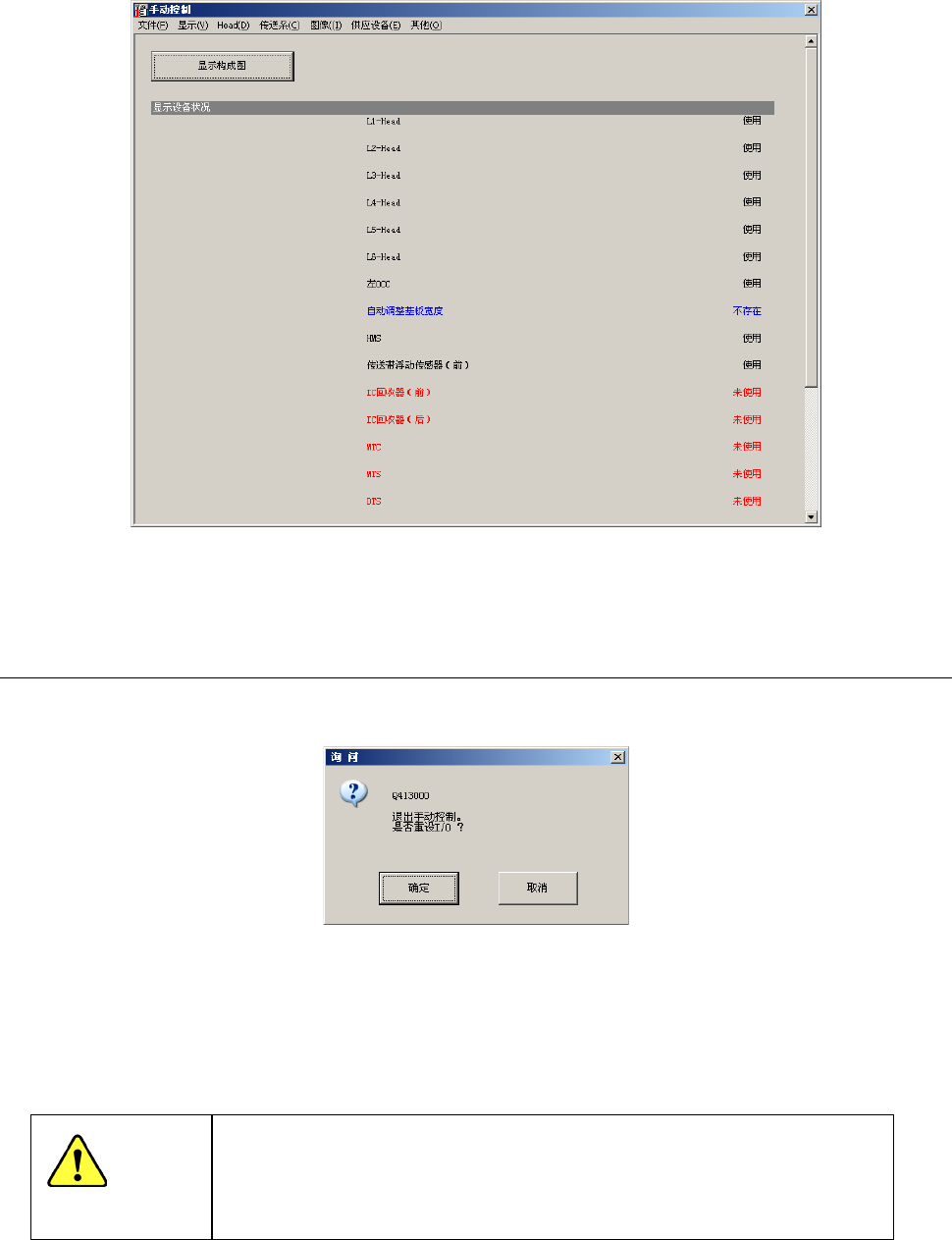

点击[是]，或在初始画面的下拉菜单中依次点击[显示]-[显示设备使用状况]后，画面会切换为以下画
面。
第 2 部 功能详解篇 第 8 章 手动控制
8-3
点击[显示构成图]按钮，或选择菜单栏的「显示」→「显示构成图」，即可返回到初始画面（构成
图 ）。
8-2-2 退出手动控制
依次点击菜单栏中的[文件]-[退出]，或按下画面右上方的关闭按钮［×］，或按下工具栏中的退出按钮，
可退出手动控制。
「确定」：执行I/O安全方向设置后退出。例如，Head带有吸嘴时，将吸嘴放回ATC后，再退出
手动控制画面。
「取消」：返回手动控制画面。
选择「确定」后，轴会移动并开始执行各 I/O 的安全方向设置。
在选择「确定
」前，请务必确认无人在进行设备内部的作业。此外，为了
避免人身伤害，在运行过程中，切勿将手放入装置内部，也不要将脸和头
靠近装置。
警告
第 2 部 功能详解篇 第 8 章 手动控制
8-4
8-3 快捷键
各画面的控制项目，分配快捷键如下。
按下快捷键，可将光标直接移动到控制项目进行操作。
主菜单 子菜单 控制 快捷键
１
Head
1
Head 控制
XY 移动
[ALT] + [M]
Z 轴移动
[ALT] + [V]
θ 轴移动
[ALT] + [H]
真空控制
[ALT] + [A]
吹气控制
[ALT] + [B]
移动到（X）坐标
[ALT] + [X]
移动到（Y）坐标
[ALT] + [Y]
移动到（
Z
）坐标
[ALT] + [Z]
移动到（θ）坐标 （θ）
[ALT] + [T]
执行
[ALT] + [E]
ON
[ALT] + [O]
OFF
[ALT] + [F]
ON/OFF
[ALT] + [/]
2
Head 设备控制
XY 移动
[ALT] + [M]
垂直照明控制
[ALT] + [V]
角度照明控制
[ALT] + [ I ]
外圈照明控制
[ALT] + [U]
极性控制
[ALT] + [R]
传感器控制
[ALT] + [T]
计测
[ALT] + [A]
移动到（X）坐标
[ALT] + [X]
移动到（Y）坐标
[ALT] + [Y]
执行
[ALT] + [E]
ON
[ALT] + [O]
OFF
[ALT] + [F]
ON（正）/OFF（反）
[ALT] + [/]
3
激光
/
传感器控制
真空控制
[ALT] + [A]
Z
轴调整
[ALT] + [Z]
Z 轴微调
[ALT] + [J]
计测（ONCE）
[ALT] + [N]
计测（SWEEP）
[ALT] + [S]
变幻线
[ALT] + [T]
图像表示
[ALT] + [Y]
边缘检查
[ALT] + [H]
边缘检查表示
[ALT] + [K]
元件形状
[ALT] + [C]
元件角度
[ALT] + [L]
窗口类型
（同时元件计测）
[ALT] + [M]
窗口类型
（单独元件计测）
[ALT] + [G]
执行
[ALT] + [E]
ON
[ALT] + [O]
OFF
[ALT] + [F]
ON/OFF
[ALT] + [/]
上
[ALT] + [U]
