第 2 部 功能详解篇 第 8 章 手动控制 8- 19 灵活 2 从测量结果检测 出元件的左右对 称的轴， 获取从该轴至元件 中心坐标偏移 量， 以及角度偏移量，进行贴 片补偿处理。元件尺寸就 是，根据经上述计算测量 的角度偏移量， 以实际元件角 度 0° 测量结果为基 础，判定的 最大幅度 X ・ Y 。 灵活 3 使用元件最小幅 宽附近的数据计 算 XY 宽、偏移量。取得 元件 X 方向 1 边的 倾斜角度。 不设置 根据吸取姿势…
第 2 部 功能详解篇 第 8 章 手动控制
8-18
选择各种元件形状时的动作如下：
·元件形状和 SWEEP 动作
元件形状
动作
无缺角
从测量数据中检测
4
个顶点，进行位置偏差、角度偏差的计算
·
校正。
无缺角、近似四边形形状的元件可设置此种元件形状。
相当于编辑生产程序设置元件数据时的无缺角的元件形状。
有缺角
从测量数据中检测
5
～
8
个顶点，进行位置偏差、角度偏差的计算
·
校正。
元件中只要有 1 个缺角，以及 QFP 等在激光检测位置有引脚的元件，可设
置此种元件形状。
相当于在编辑生产程序设置元件数据时的有缺角的元件形状。
PLCC
从测量数据中检测
8
个顶点，使用其中
4
个点进行位置偏差、角度偏差的
计算·校正。为 PLCC 专用的元件形状。
相当于在编辑生产程序设置元件数据时 PLCC 的元件形状。
圆筒
根据检测的数据进行位置偏差的计算、校正。
角度偏差被忽略，测量结果必为 0°。
用于没有角的圆筒元件等。
相当于编辑生产程序时设置的元件形状为圆筒。
灵活
对「有缺角」、「无缺角」、「
PLCC
」的激光识别错误，无法计测形状的元件
进行位置偏差、角度偏差的计算·校正。
第 2 部 功能详解篇 第 8 章 手动控制
8-19
灵活
2
从测量结果检测出元件的左右对称的轴，获取从该轴至元件中心坐标偏移量，
以及角度偏移量，进行贴片补偿处理。元件尺寸就是，根据经上述计算测量
的角度偏移量，以实际元件角度
0°测量结果为基础，判定的最大幅度 X・Y
。
灵活
3
使用元件最小幅宽附近的数据计算 XY
宽、偏移量。取得元件
X
方向
1 边的
倾斜角度。
不设置
根据吸取姿势进行角度旋转（旋转的角度＝贴片角度），之后贴片。
第 2 部 功能详解篇 第 8 章 手动控制
8-20

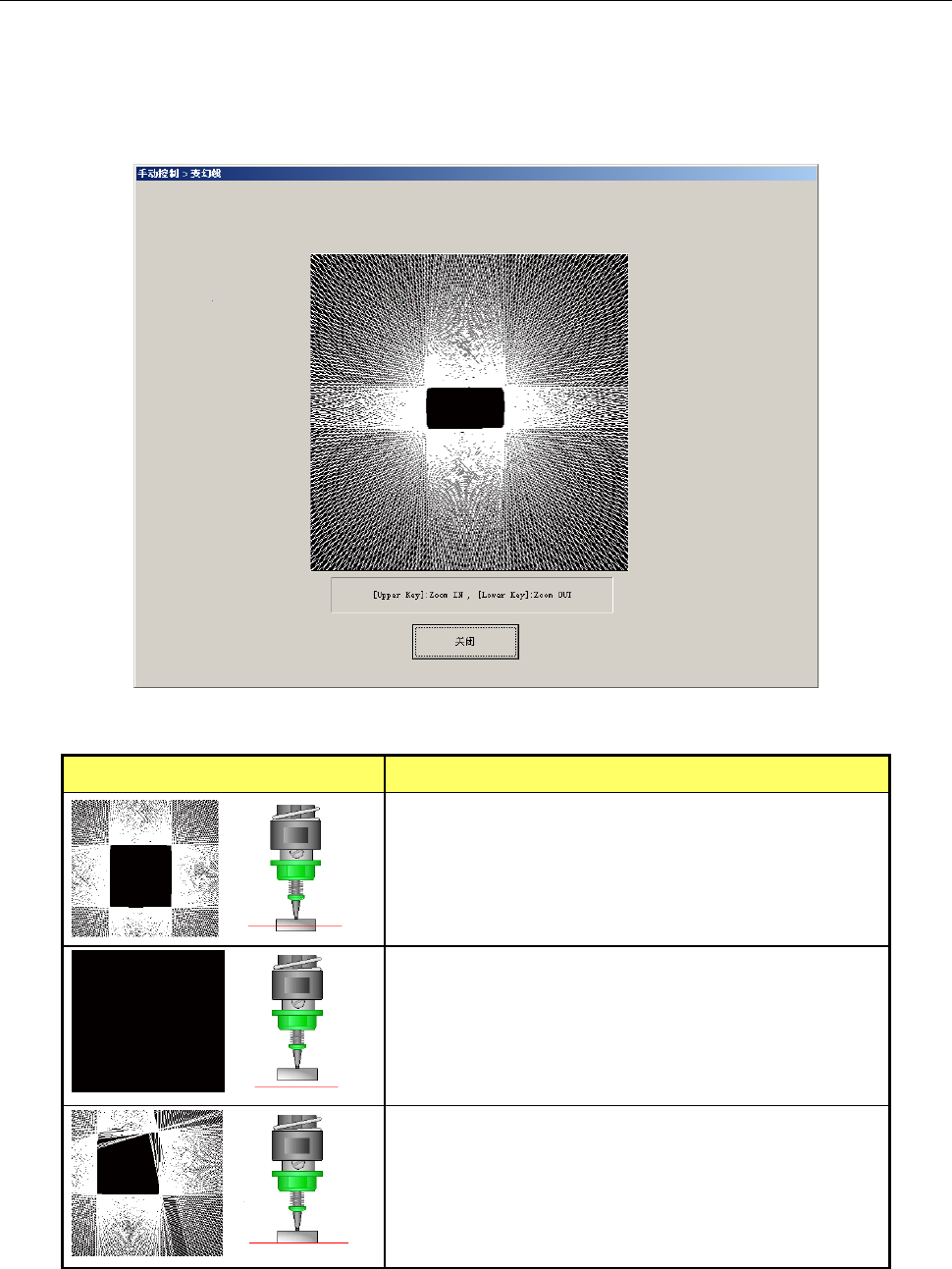

8-4-3-6 控制项目：变幻线
通过计测(SWEEP)获得的数据显示变幻线（元件的轮廓）。
变幻线能够显示的元件有方形芯片、方形芯片（LED）、圆筒形芯片、SOT。
选中控制项目的[变幻线]时，可选择[执行(E)]按钮，或按[F3]键控制。
“变幻线”示例请参见下表。
变幻线和激光高度 说明
激光高度适当。取得的元件形状正确。
取得形状后，激光传感器返回 SWEEP 识别结果。
激光面上没有元件，因得不到一个边缘数据，无法描绘
变幻线，画面呈黑色。
激光传感器 SWEEP 失败，返回信息为无元件错误。
激光高度在元件下面附近时，不能全面遮盖激光面，有
些边缘数据没有取得，所以变幻线形状变形，激光传感
器 SWEEP 识别失败，返回错误信息。
