JX-350_使用说明书 - 第705页
第 2 部 功能详解篇 第 8 章 手动控制 8- 31 8-5-1-3 控制对象：马达 按下 [ 马达 ] 按钮后，会显 示如下画面。 (1) 马达选择 选择各种控制马 达。 (2 ) 旋转方向 选择马达的旋转 方向。 (3 ) ON/O FF 按钮 控制所选 择的传送马达的 ON ／ O FF 。 选择 [ON （ O ） ] 按钮、 [O FF （ F ） ] 按钮、 [ON/O FF （ / ） ] 按钮，或按 [F3] 键、 …
第 2 部 功能详解篇 第 8 章 手动控制
8-30

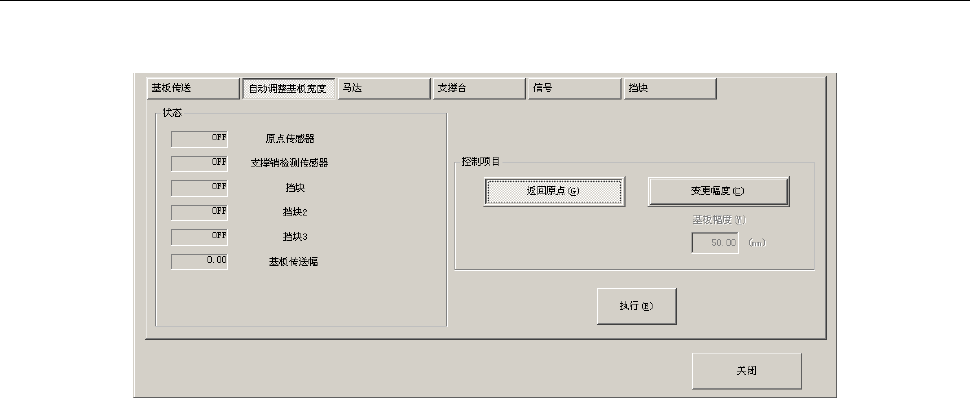

8-5-1-2 控制对象：自动调整基板宽度
按下[自动调整基板宽度]按钮，会显示如下画面。
若机器设置的[使用单元]未勾选「自动调整基板宽度」，则不显示。
(1) 状态
显示各传感器、基板传送宽度的状态。
(2) 控制项目
点击[执行(E)]按钮，或按下[F3]键后，开始执行控制处理。
1)返回原点
自动调整基板宽度恢复原点。
2)变更幅度
变更传送宽度。
3)传感器调谐（仅 XL 基板规格）
调整传送传感器。
(3) 执行
开始控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-31

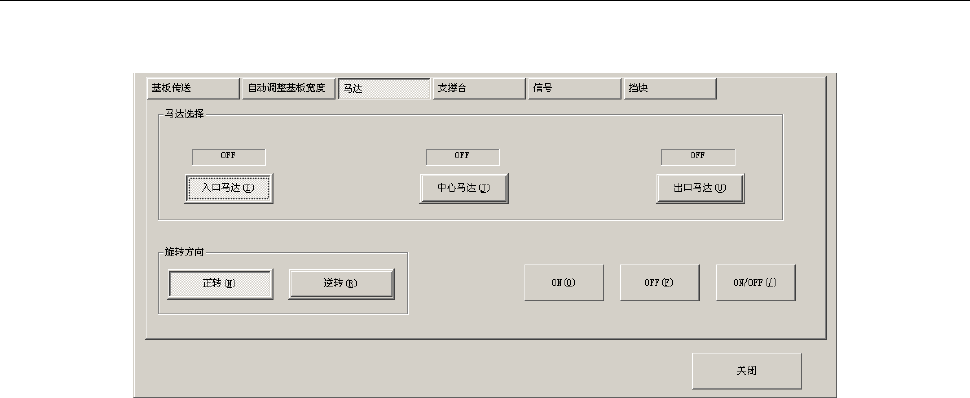

8-5-1-3 控制对象：马达
按下[马达]按钮后，会显示如下画面。
(1) 马达选择
选择各种控制马达。
(2) 旋转方向
选择马达的旋转方向。
(3) ON/OFF 按钮
控制所选择的传送马达的 ON／OFF。
选择[ON（O）]按钮、[OFF（F）]按钮、[ON/OFF（/）]按钮，或按[F3]键、[F4]键、[F5]键进
行控制。
第 2 部 功能详解篇 第 8 章 手动控制
8-32

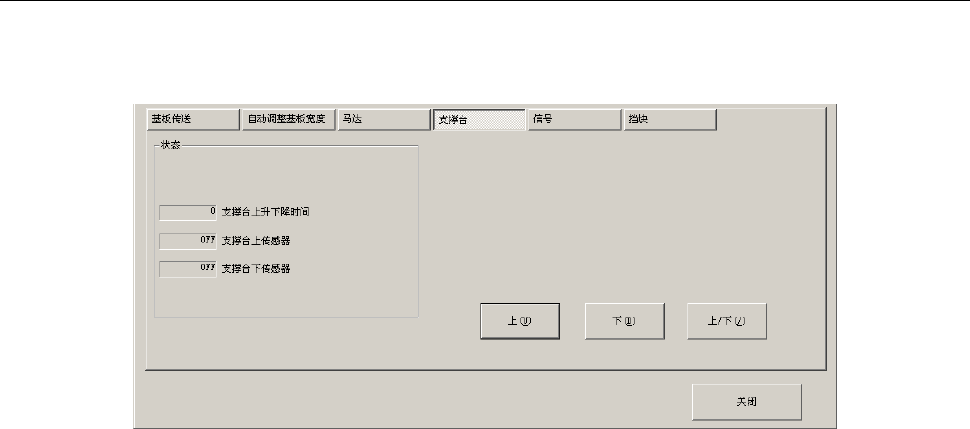

8-5-1-4 控制对象：支撑台
按下[支撑台]按钮，会显示如下画面。
只有 CE 机(安全规格设备)具有选择支撑台制动项目的功能。
(1) 状态
显示传感器的状态。
(2) 控制项目
用单选按钮选择控制项目。
1)支撑台
上下移动支撑台。
选择[上（U）]按钮、[下（D）]按钮、[上/下（/）]按钮，或按[F3]键、[F4]键、[F5]键进行
控制。
