第 2 部 功能详解篇 第 10 章 自动校准
10-6
10-2-1-1 设置方法
按照[操作]显示的指示进行操作自动获得值。
(1) 吸嘴分配
在激光/传感器高度测量中，使用 500 号吸嘴、501 号吸嘴、502 号吸嘴、503 号吸嘴中的任意
一个。
上述吸嘴没有分配到要测量对象 Head 的各 ATC 上时，会被判定为错误。没有分配上述吸嘴时，
请在测量前用「机器设置」的「ATC 吸嘴分配」分配吸嘴。
(2) Head 选择
选择要进行测量的 Head。可选择多个。

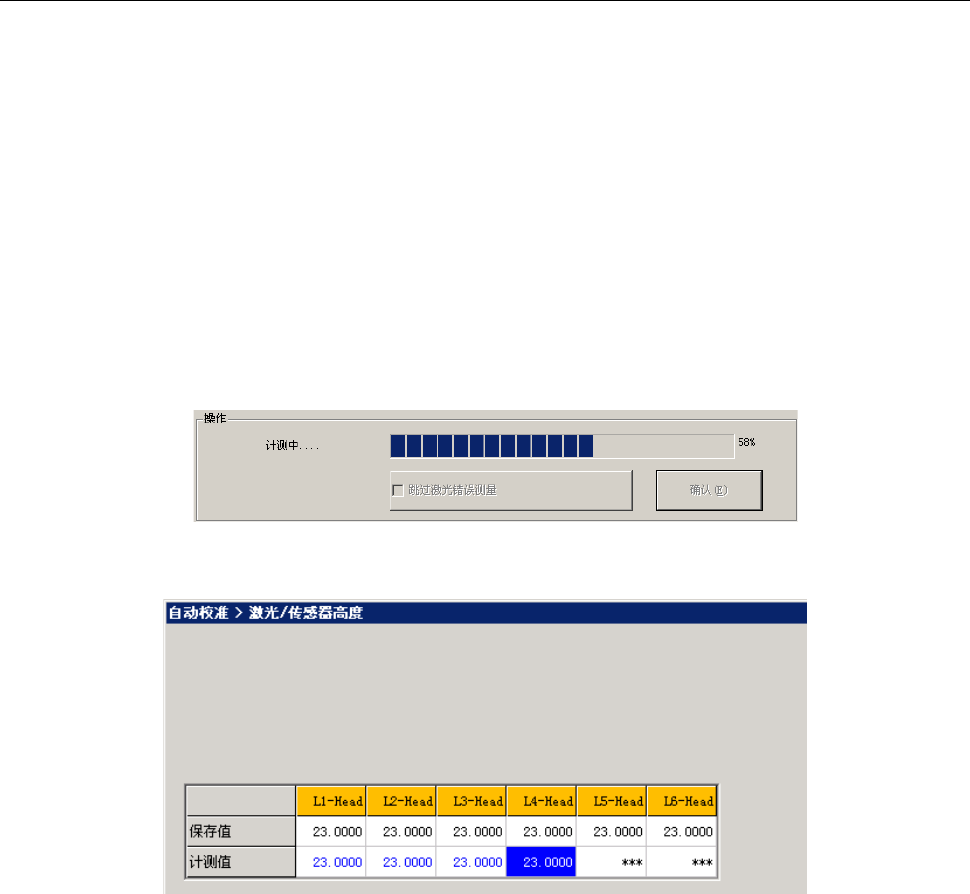

(3) 测量开始
按下[确认]按钮开始测量。
测量中的 Head 的单元格显示为蓝色。
第 2 部 功能详解篇 第 10 章 自动校准
10-7

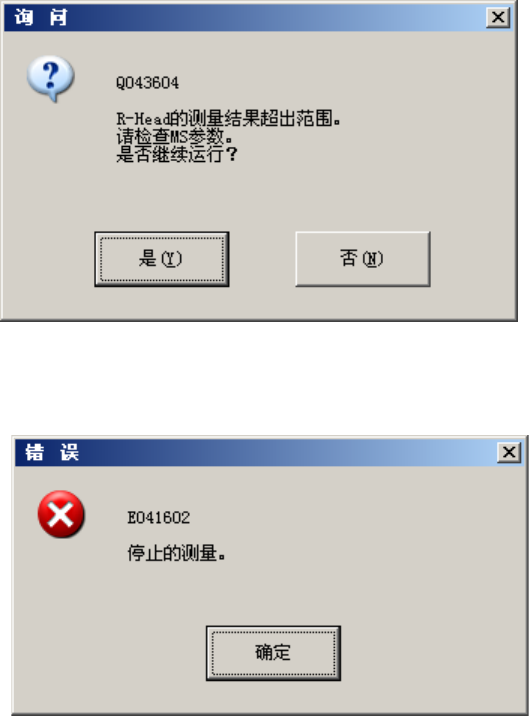

如果激光识别错误或测量结果超出规定范围外，
即显示以下提示信息。
如果是激光识别错误或测量结果超出规定范围外以外的错误，则显示对象错误的提示信息后，
显示停止测量的提示信息。
(4) 测量结束
如测量结束则进度条变为 100%，蓝色文字显示测量值。
按下[确定]按钮，虽然测量值变成了有效，但是此时尚未被保存/设置。
退出应用程序后才能完成设置。详细内容请参见「10-1-2 设置值的保存及退出」。
按下[取消]按钮时，则测量值变为无效。
第 2 部 功能详解篇 第 10 章 自动校准
10-8
10-2-2 吸嘴旋转中心
测量各Head的轴的旋转中心位置在激光传感器的什么位置。

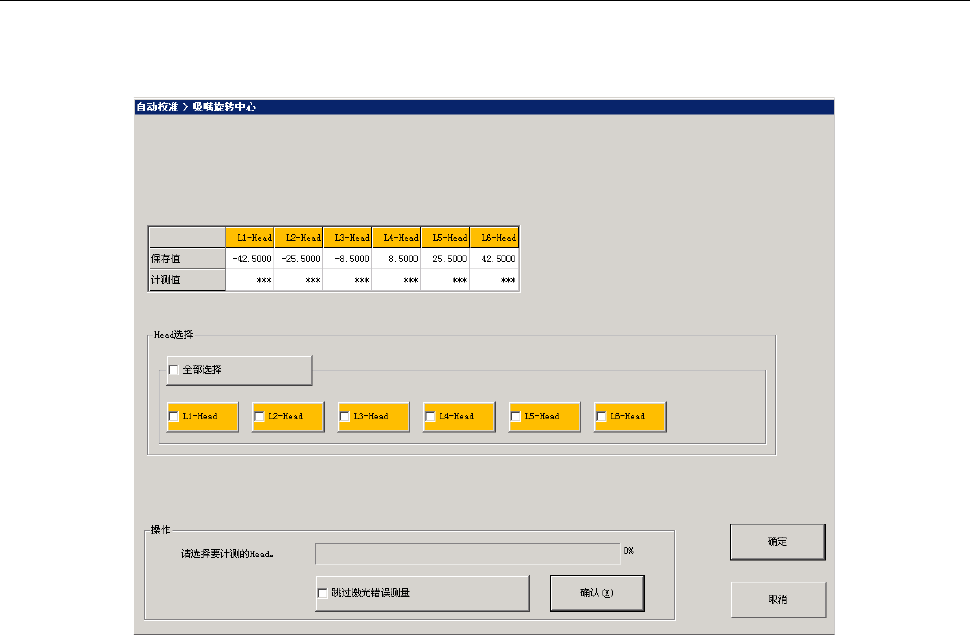

选择菜单的「设置组（S）」 →「吸嘴旋转中心（R）」，或按下命令栏的［吸嘴旋转中心］，即显示
以下画面。
(1) 保存值/计测值
保存值显示在 MS 参数中设置的值，计测值显示测量的值。
显示后（马上）、或未计测的 Head 不显示计测值。
测量完成的，该 Head 计测值用蓝色显示。
发生测量错误时，用红色文字显示“Err（错误）”。
(2) Head 选择
在 Head 选择组的勾选栏选择需要计测的 Head。可以同时选择多个 Head 计测对象。
勾选 [全部选择]，可全部选择、解除所有 Head 单元的 Head。
