第 2 部功能详解篇第 10 章自动校准 10 - 15 10 -2-4 真空校准执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片的最佳时机值。当真空值比当初安装机器时有显著的变化、在日常检修后还不能恢复时，请实施真空校准。选择菜单的「设置组（ S ）」 → 「真空校准（Ｖ）」，或按下命令栏的［真空校准］，即显示以下画面。 (1 ) 设置 Head 请选择要进行测…

第 2 部功能详解篇第 10 章自动校准

10-14

10) 通过 OCC 识别夹具

通过OCC来识别夹具的位置。此时，若相对于校正块的位置偏差为绝对值1mm以上时，即为

错误。错误时，有可能必须重新设置MS参数。

11) 计算平均值

反复进行 4）到 10）。

测量结束时进度条变为 100%。

按下[确认]按钮，虽然测量值变成了有效，但是此时尚未被保存/设置。

经过应用程序结束才完成设置。详细内容请参照「10-1-2 设置值的保存及退出」。

如按下[取消]按钮，则测量值变为无效。

第 2 部功能详解篇第 10 章自动校准

10-15

10-2-4 真空校准

执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片

的最佳时机值。

当真空值比当初安装机器时有显著的变化、在日常检修后还不能恢复时，请实施真空校准。

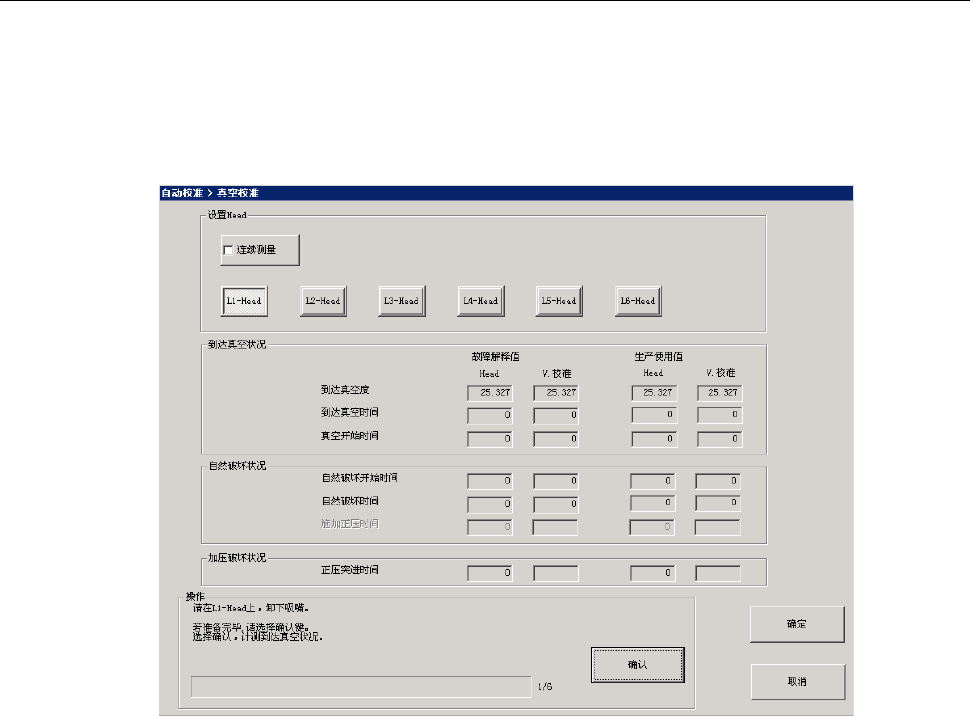

选择菜单的「设置组（S）」→「真空校准（Ｖ）」，或按下命令栏的［真空校准］，即显示以

下画面。

(1) 设置 Head

请选择要进行测量的 Head。

勾选了连续测量时，会对勾选的全部 Head 进行连续测量。

但是，在机器设置的“使用单元”中，被设置为不使用的 Head，无法选择。

另外，连续测量过程中不显示图形。

第 2 部功能详解篇第 10 章自动校准

10-16

(2) 操作结果

显示操作的结果、到达真空状况、自然破坏状况、加压破坏状况、吹气时间。

No.

项目

设置内容

到达真空度

通过

Head 侧、真空校准侧、各压力传感器检测到的真空

压最高值

到达真空时间

通过

Head 侧、真空校准侧、各压力传感器检测到的真空

到达时间

真空开始时间

通过

Head 侧、真空校准侧、各压力传感器检测到的真空

开始时间

自然破坏开始时间

通过

Head

侧、真空校准侧、各压力传感器检测到的、从

真空电磁阀关闭到真空值达到吸取真空压下限值的时间

自然破坏时间

通过

Head

侧、真空校准侧、各压力传感器检测到的、从

真空电磁阀关闭，到真空值达到吸取真空压限值的时间

正压突进时间

通过

Head 侧压力传感器，测得的从吹气电磁阀打开到真

空值低于大气压转为正压的时间

(3) 操作

1) 进度条

显示检测的进度。检测结束则变为 100%。

2) [确认]按钮

如按下[确认]按钮，则各 Head 单元移动到等待位置，开始检测。

详细请参照以下小项「设置方法」。

警告

按下[确认]后轴将移动。
