第 2 部 功能详解篇 第 12 章 选项组件
12-2

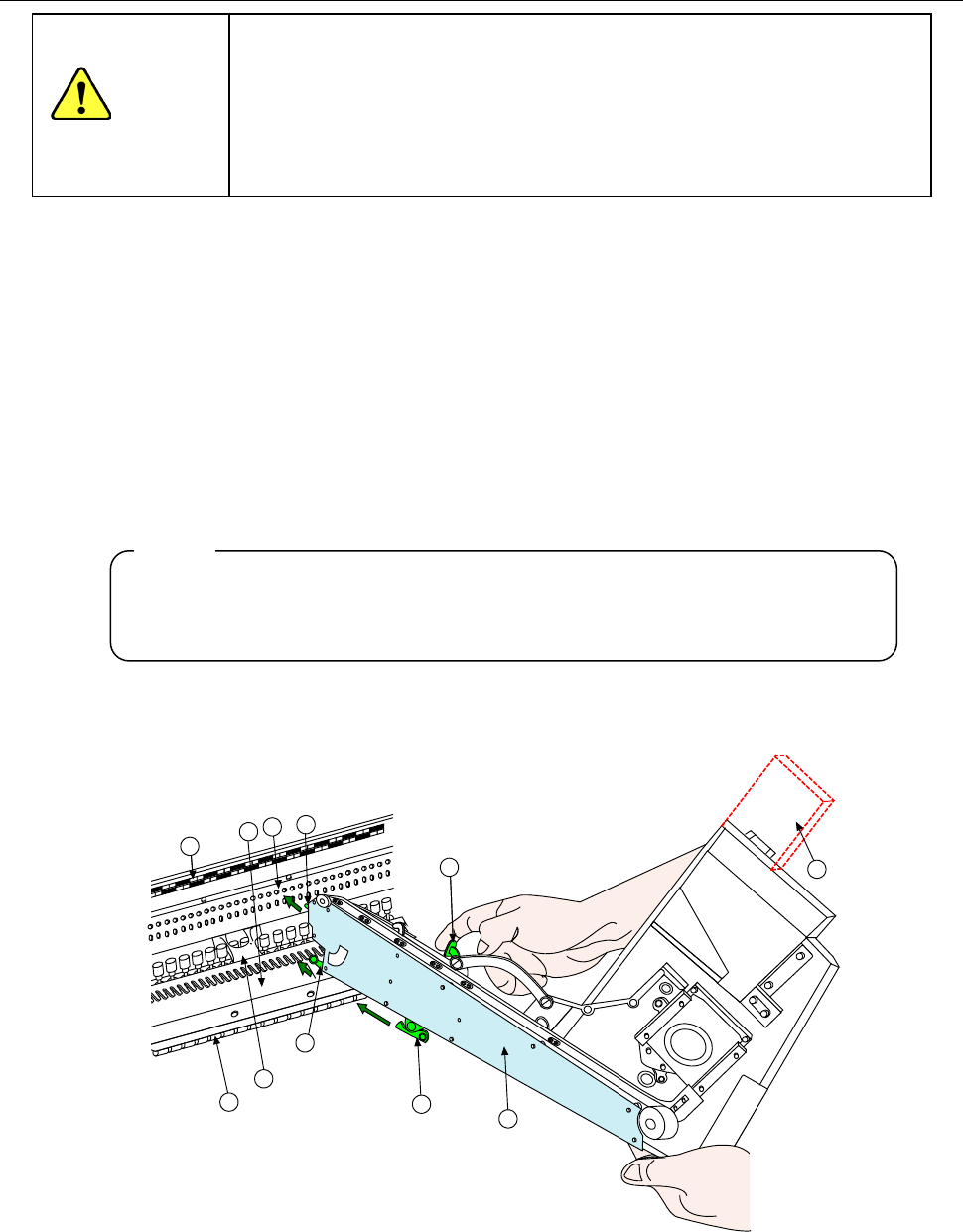

12-1-2 散件供料器
注意
如在
XY
轴或
Head
正在动作时进行更换，散件供料器可能会接触到动作元
件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换散件供料器。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
(1) 安装步骤
1) 将「散件供料器①」的底面放置在「供料器台架②」上。
2) 滑动「散件供料器①」，以「安装板B⑦」作为导板，对准「带式供料器」底面的「导板销」，
将“散件供料器前面的定位销”插入「安装板③」的定位孔。
此时，为了将「锁定支架⑨」对准「锁定轴⑧」的V型槽，在用「解锁杆⑩」解除肘节夹紧的
状态下，将散件供料器的前面顶在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方
式夹紧，固定散件供料器。
◆ 此时，散件供料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示散件供
料器的安装位置。
1) 请确认散件供料器是否悬浮或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了「EIAJ 外壳⑪」的状态下在后侧的台上进行安装。
(2) 拆卸步骤
用「解锁杆⑩」解除肘节夹紧，向后拉「散件供料器①」，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
注意:
第 2 部 功能详解篇 第 12 章 选项组件
12-3

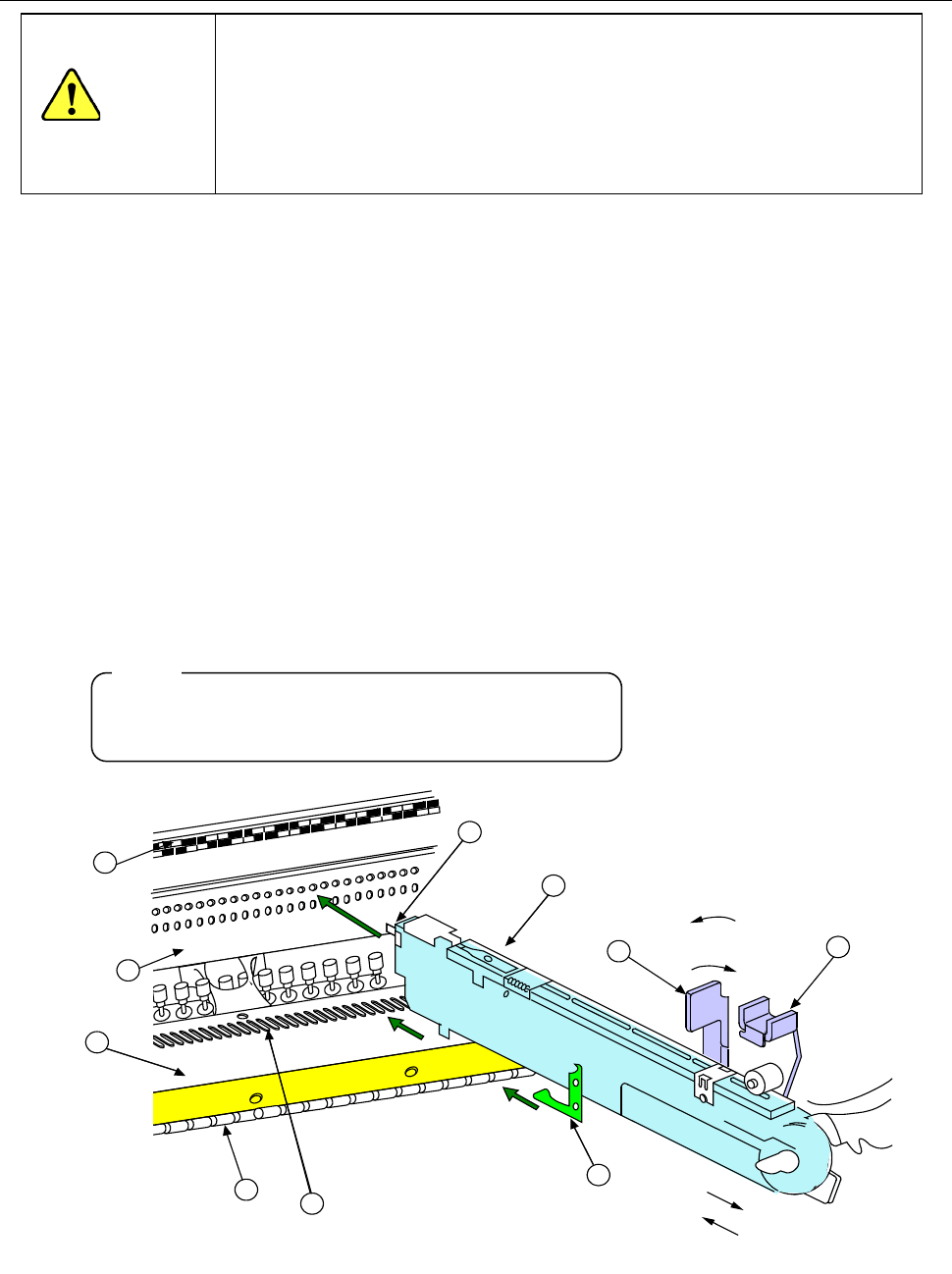

12-1-3 管式供料器（杆式送料器）
注意
如在
XY
轴或
Head
正在动作时进行更换，管式供料器（杆式送料器，下同）
可能会接触到动作元件，危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换管式供料器。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以保
证没有手或手指伸入的间隙，确保安全。
(1) 安装步骤
1) 将「管式供料器①」的底面放置在「送料台②」上。
2) 滑动「管式供料器①」，以「安装板B⑦」作为导板，对准带式供料器底面的导板销，将带式
供料器前面的定位销插入「安装板③」的定位孔。此时，为了将「锁定支架⑨」对准「锁定轴
⑧」的V型槽，在「肘节夹紧杆⑩」解除状态下，将管式供料器前面顶在「固定板」上，用肘
节夹紧的方式来固定管式供料器。
◆ 此时，管式供料器前面的「定位销」插入孔上方的「位置标签④」的号码，即表示管式供
料器的安装位置。
3) 将电源线的「插头⑪」对准并插入「插座⑫」的「电源供给部⑬」(白点在右)，直至发出咔嚓
声。
(2) 拆卸步骤
1) 向靠近自己的方向拉动电源线的「插头⑪」的滑动部，卸下连接器。
2) 解除肘节夹紧，径直向后拉「管式供料器①」，将其卸下。
请务必拿住管式供料器主体的底部。
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け
注意:
固定
解除
卸装
安装
第 2 部 功能详解篇 第 12 章 选项组件
12-4
12-2 供料器类（电动台架用）
有关使用方法请参见各供料器的『使用说明书』、供料器附带的『简易使用说明书』。
本章对安装到主机上的方法进行说明。

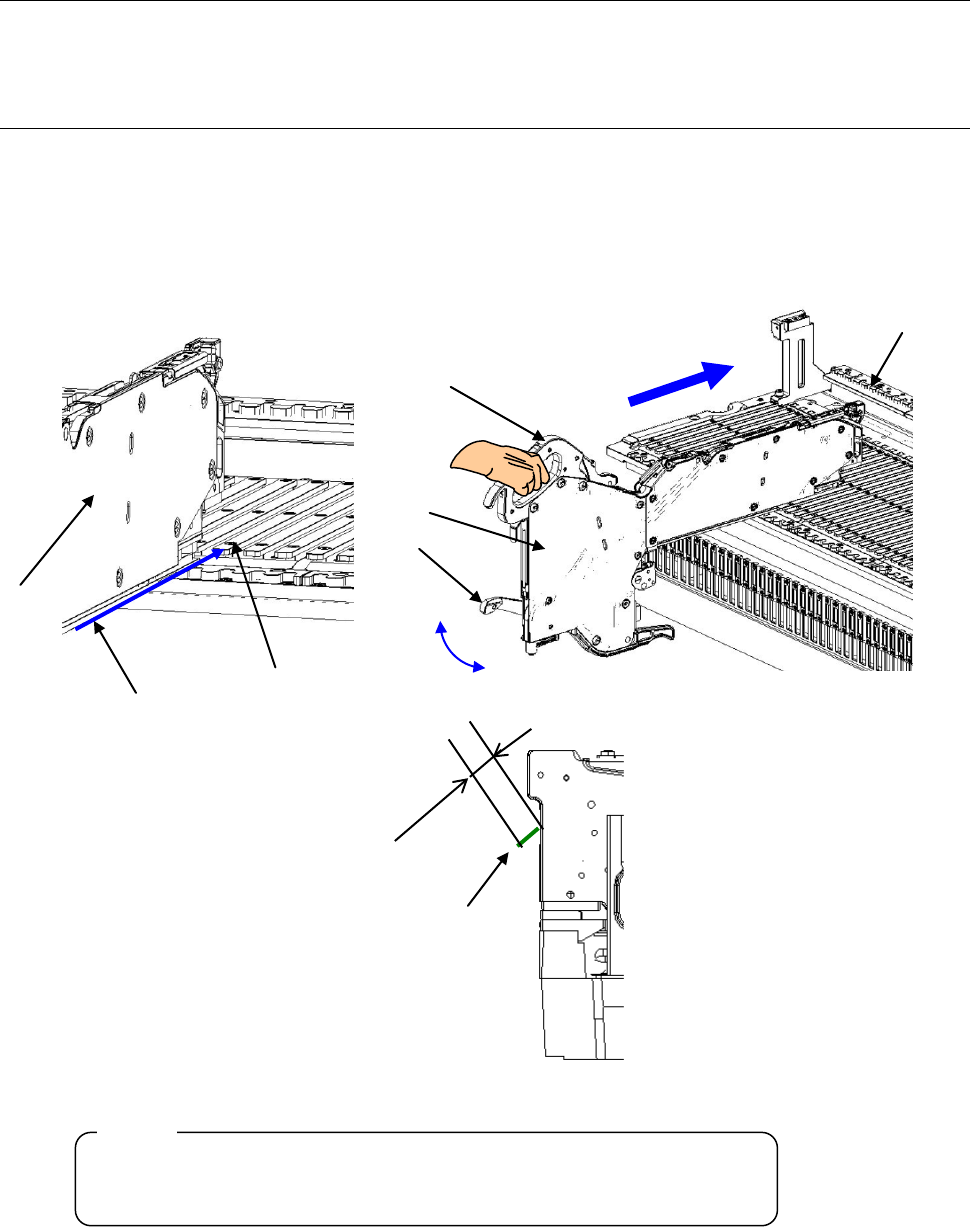

12-2-1 电动式带式供料器（ETF）
(1) 安装步骤
1) 把连在「ETF①」底部的「滑动轨道②」插进「导轨③」之间。
2) 滑动「ETF①」，顶住「固定块④」。顶到头后从「手把⑤」放开手，把「解锁把⑥」提上去，
固定好供料器。
在插入 ETF 之前，请检查传送带的突出量，从料带出口应不超过 3mm。
超过 3mm 时，请沿着 ETF，把料带切断。
注意:
传送带
3mm 以下
固定
解除
①
④
⑥
⑤
①
②
③
