第 2 部 功能详解篇 第 12 章 选项组件
12-5
(2) 准备工作步骤
ETF 可在生产中插拔。另外，除 EF08HD 以外的 ETF 可在供料器台车上换挂料带。
1) 把「解锁把⑥」按下去，拔出ETF。径直拔出时，在ETF下部的「底部导块⑦」凸出部分顶到
「料带⑧」的位置，就是准备位置。

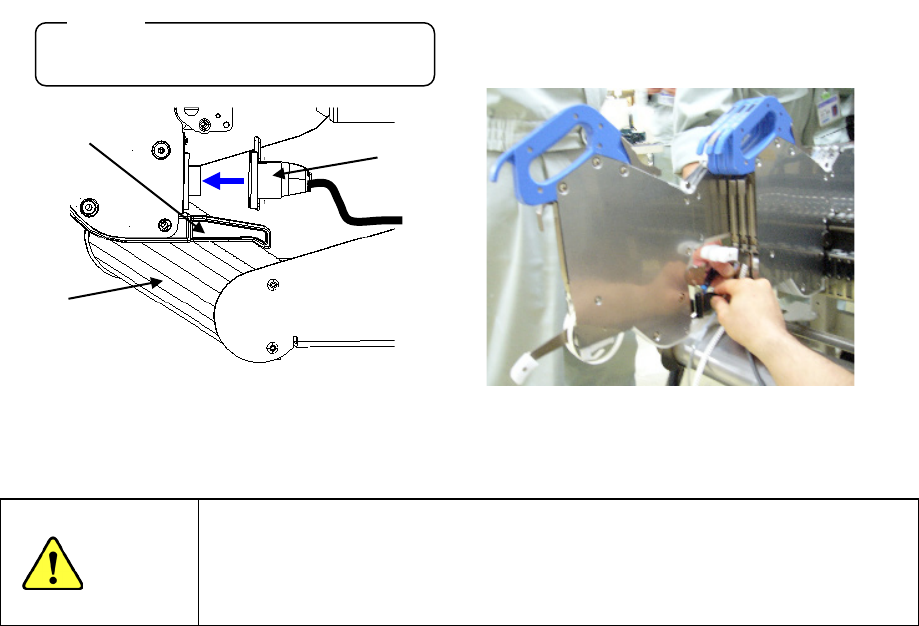

2) 把「准备连接器⑨」插进ETF侧的连接器上，换挂料带。
准备连接器要从 ETF 的右侧插进去。
换挂 EF08HD 的料带时，必须要「ETF 卷筒（带卷）安装台」（选购项）。使用「ETF 卷筒（带卷）安装
台」换挂 EF08HD 的料带的作业方法请参见『EF08HD 使用说明书』。
注意
· ETF 返回原点过程中，请注意不要上下扳动解锁把。
· 将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间所有未安装供料器的位置上，要安装上不使用的 8mm
带式供料器等，
以保证没有手或手指伸入的间隙，确保安全。
※安装大型卷轴时的注意点
将大型卷轴安装到卷轴支架时，若料带导轨和卷轴支架相接触而无法安装卷轴时，请先临时取下卷轴支
架后再安装。
1）为固定台架规格时
拉出卷轴支架。
⑨
⑦
⑧
注意:
第 2 部 功能详解篇 第 12 章 选项组件
12-6

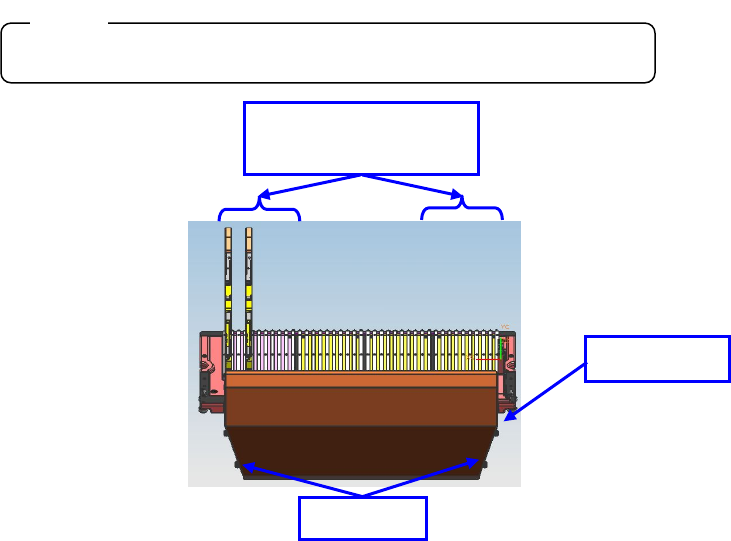

※设置 ETF 时的注意事项
因装置的结构，电动台架用料带导轨的两端是向内侧倾斜的。如果生产时使用料带导轨倾斜部分的通
道(台架 No.1～3、No38～40)，所排出带会沿着料带导轨倾斜排出，相邻的其他排出带若有残留，则
会相互干扰，可能排出不畅。
因此，如果生产时使用导轨倾斜附近的通道(台架 No.1～6、35～40)时，请先拉出排出料带，并在距
离 ETF 料带排出口 3mm 以内剪断去除，不让不生产的 ETF 排出带残留在料带导轨内。
另外，由于在料带导轨内排出带阻塞等原因不能顺畅排出时，也请同时拉出 ETF 剪断料带，从 料带导
轨内去除。
使用 ETF72/88 时，请使用 5～30 通道。
注意 :
导轨倾斜附近的通道
(No.1～6、35～40)
倾斜部分
料带导轨
第 2 部 功能详解篇 第 12 章 选项组件
12-7
※使用电动固定台架时的注意事项
为防止在切刀切断部分造成工伤，作业时请遵守以下注意事项。
・先停止供气、停止切刀单元的运行，之后才可进入作业。
・切勿将手伸入切割单元侧的料带导轨内。
使用电动固定台架规格时，如果遗留残损料带掉入台架侧料带导轨内，妨碍料带排出，请将台架侧料
带导轨的滑动部分向上提，取出残损料带。
向上滑动
去除残损料带
切勿将手伸入
切割单元侧料带导轨
危险
台架侧料带导轨
滑动部
切割单元
