第 2 部 功能详解篇 第 12 章 选项组件
12-7

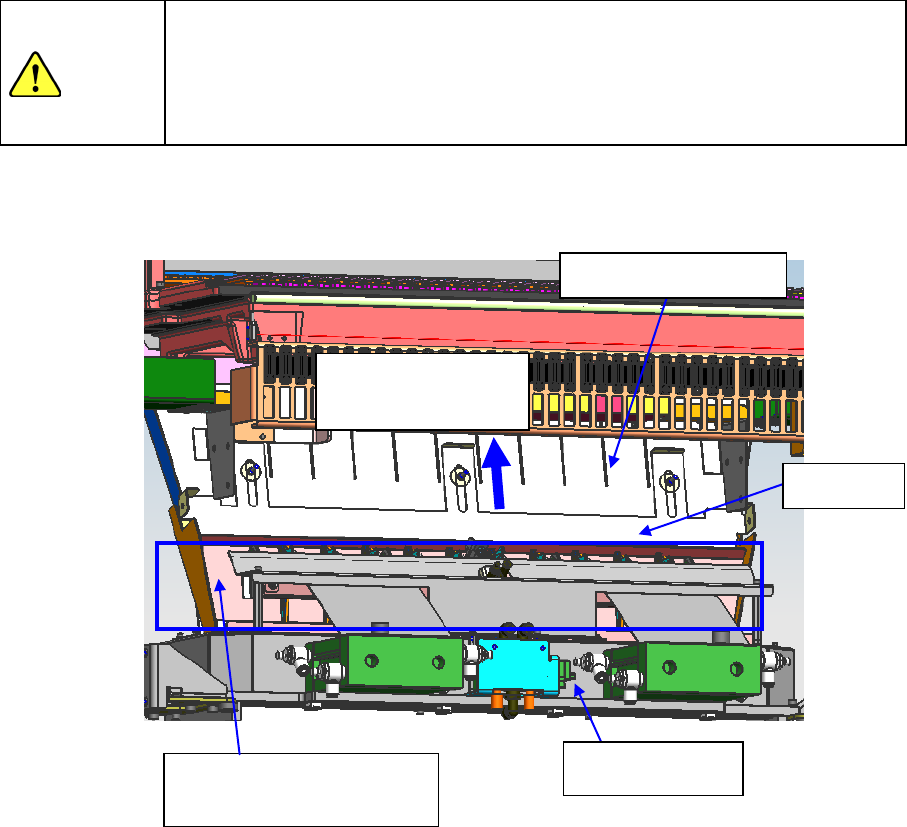

※使用电动固定台架时的注意事项
为防止在切刀切断部分造成工伤，作业时请遵守以下注意事项。
・先停止供气、停止切刀单元的运行，之后才可进入作业。
・切勿将手伸入切割单元侧的料带导轨内。
使用电动固定台架规格时，如果遗留残损料带掉入台架侧料带导轨内，妨碍料带排出，请将台架侧料
带导轨的滑动部分向上提，取出残损料带。
向上滑动
去除残损料带
切勿将手伸入
切割单元侧料带导轨
危险
台架侧料带导轨
滑动部
切割单元
第 2 部 功能详解篇 第 12 章 选项组件
12-8

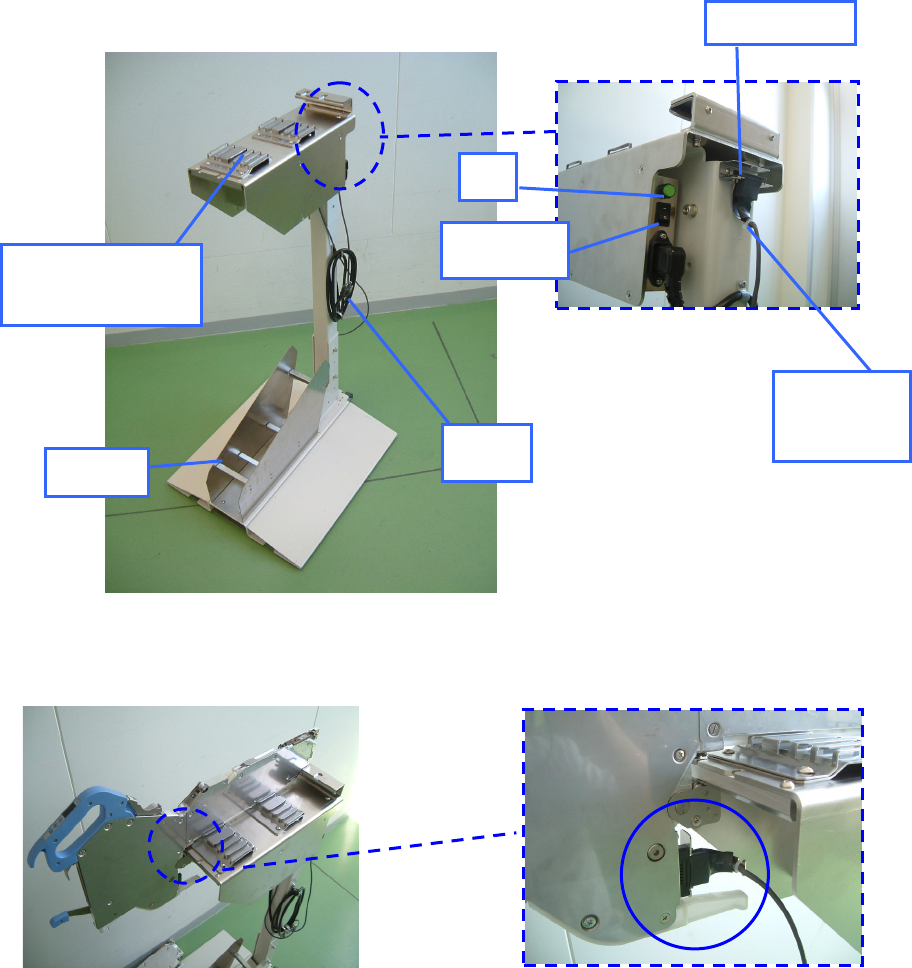

（3） 使用 ETF 用带卷安装台安装料带的步骤
1) 请插上插头进行供电。
2) 请打开电源开关。这时，请确认灯已点亮。
3) 请将 ETF 安装到 ETF 工作基座上。
4) 请从 ETF 电源钩取下外部准备用连接器插头插到 ETF 的插口上。
5) 请将带卷放置到带卷架上，将料带安装到 ETF 上。
（向 ETF 安装料带的方法，请参见 ETF 使用说明书。）
ETF 安装部位内侧放大图
ETF 用料带安装台整体图
将 ETF 安装到 ETF 用安装台的图 插头连接放大图
ETF 电源钩
灯
带卷架
ETF 工作基座
（ETF 安装部位）
电源开关
外部准备
用插口
插头
第 2 部 功能详解篇 第 12 章 选项组件
12-9

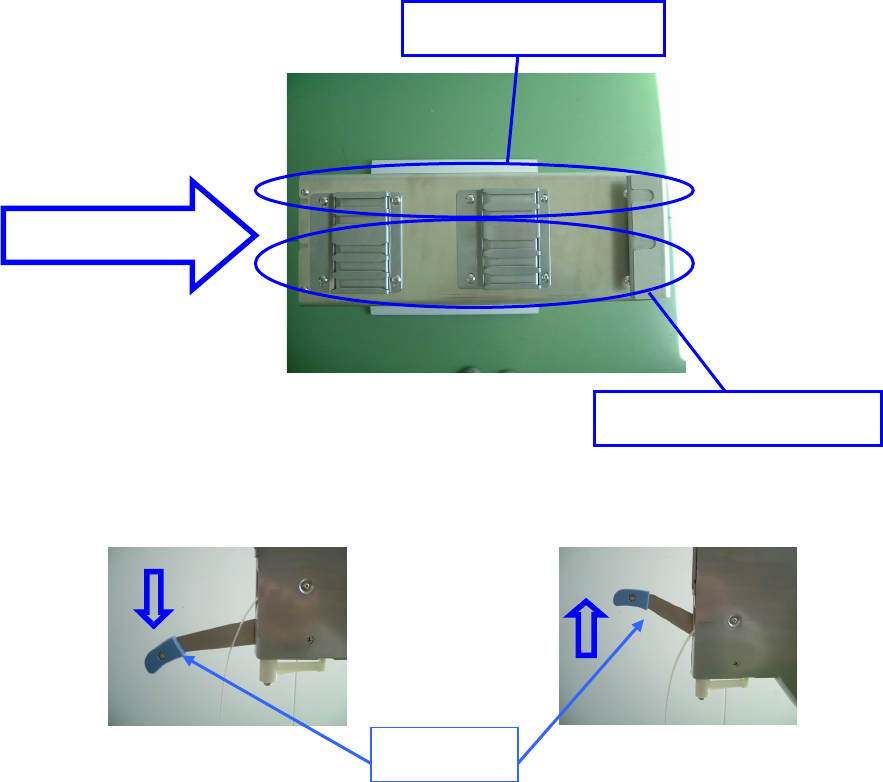

※安装 ETF 时的注意事项
（1） ETF8mm～24mm 可安装 2 个。
ETF32mm～56mm 可安装 2 个。
安装位置如下图所示。
ETF 用料带安装台上面图
（2）检查锁紧杆的锁紧
安装时，请确认锁紧杆向上（锁紧时）。
卸下 ETF 时，请确认锁紧杆向下（解除锁紧时）。
解除锁紧时 锁紧时
ETF 安装方向
ETF8mm～ETF24mm
ETF8mm～ETF56mm
锁紧杆
