第 2 部 功能详解篇 第 12 章 选项组件 12 - 11 12 - 3 矩阵、托盘支架 (1) 机械台架用 多托盘支架 ※ 装卸作业，务必 先在装置主机 上把供料器安 装妥（台架上升 状态）后，再 进行操作。 1) 握住 边板 ① 和托 盘锁紧杆 ② ，打开锁紧支架 ③ 。 2) 在后侧送料器台架的 固定板上插入前 面的销 ④ 。 3) 在销 ④ 插入且 前板 ⑤ 顶住固定板 的位置上，放 开边板 ① 和锁紧杆 ② ，用锁紧支架 …
第 2 部 功能详解篇 第 12 章 选项组件
12-10
12-2-2 电动式管式供料器（SF* EB）

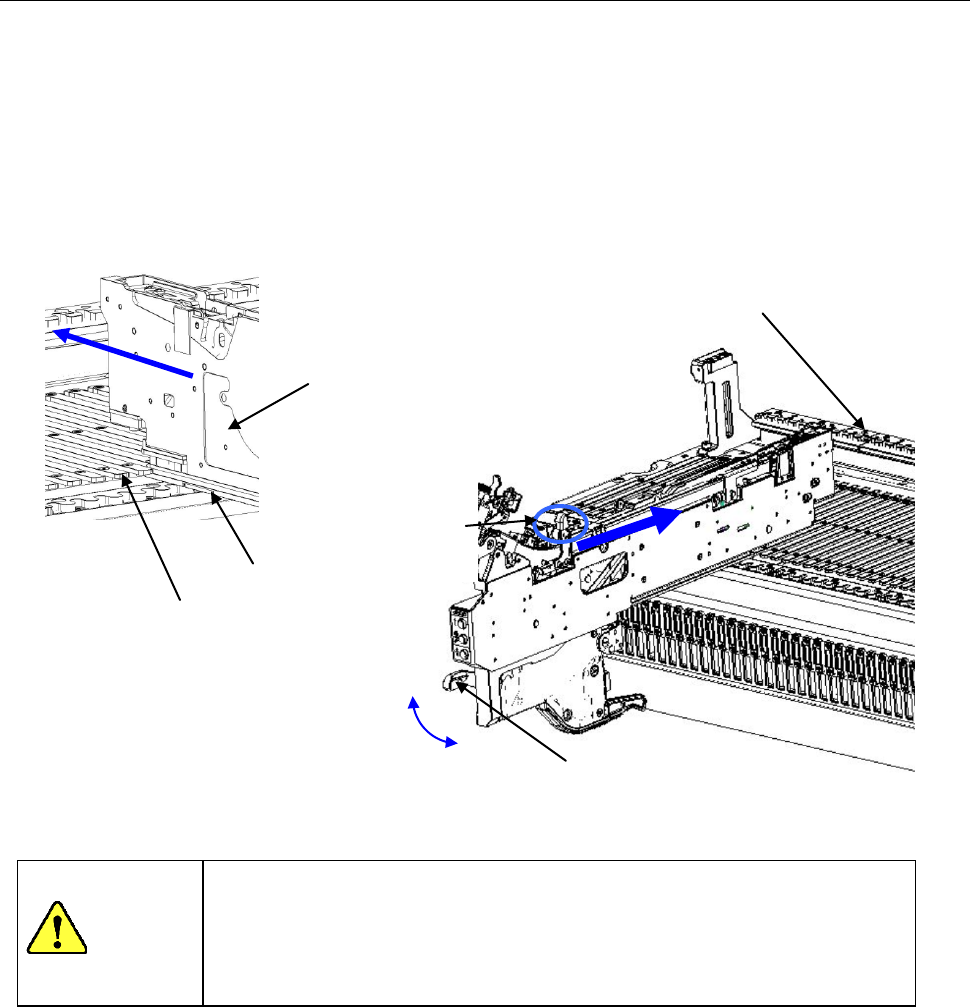

(1) 安装步骤
1) 把连在「管式供料器①（亦称电动式杆式送料器，下同）」底部的「滑动轨道②」插进「导轨③」
之间。
2) 按住「插拔用 把手④」，使其滑动，顶住「固定块⑤」进行安装。
在顶住的位置上将「解锁把⑥」向上提，固定供料器。
·返回原点过程中，请注意不要上下扳动解锁把。
·将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器
之间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，
以保证没有手或手指伸入的间隙，确保安全。
⑤
固定
解除
⑥
①
②
③
④
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-11
12-3 矩阵、托盘支架

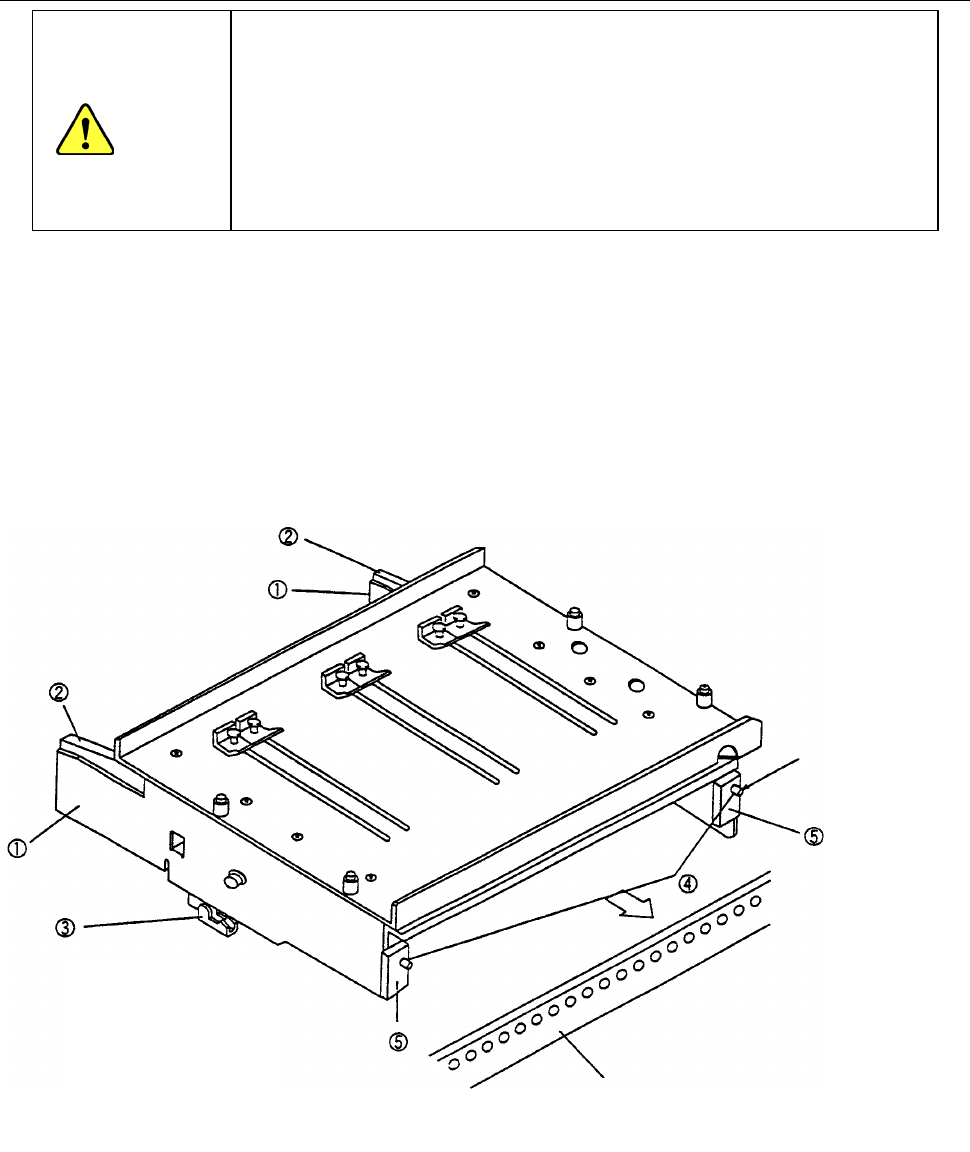

(1) 机械台架用 多托盘支架
※装卸作业，务必先在装置主机上把供料器安装妥（台架上升状态）后，再进行操作。
1) 握住边板①和托盘锁紧杆②，打开锁紧支架③。
2) 在后侧送料器台架的固定板上插入前面的销④。
3) 在销④插入且前板⑤顶住固定板的位置上，放开边板①和锁紧杆②，用锁紧支架③固定。
4) 拆卸时请按照相反的步骤进行。
如在 XY 轴或 Head
正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
基准销
①边板
②托盘锁紧杆
③锁紧支架
④销
⑤前板
固定板
注意
第 2 部 功能详解篇 第 12 章 选项组件
12-12
(2) 电动台架用 多托盘支架
・全份尺寸
・半份尺寸
如在 XY 轴或 Head
正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和 Head 正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
将生产中必要的供料器安装到生产程序所指定的位置后，在剩余的供料器之
间所有未安装供料器的位置上，要安装上不使用的 8mm 带式供料器等，以
保证没有手或手指伸入的间隙，确保安全。
可使用的托盘支架为 Rev.A 以后的产品。
注意
①
②
③
④
① 侧面板
② 托盘固定
③ 滑轨
④ 导销
注意
①
②
③
④
