JX-350_使用说明书 - 第821页
第 2 部 功能详解篇 第 12 章 选项组件 12 - 14 3 ） 插入托盘，直到 侧面板顶住固定 块时，放开侧 面板和锁定夹具 ，用锁定夹具 锁住。 注）请确 认托盘架已被锁 定夹具固定住 。 4 ） 拆卸时，按逆向 步骤进行。 侧面板 锁定夹具 固定块
第 2 部 功能详解篇 第 12 章 选项组件
12-13
＜电动台架用多托盘架更换＞
1） 把滑轨前端处插入后侧台架的导轨槽。
2） 把托盘架插到中间，握住侧面板及锁定夹具，锁定夹具。
滑轨前端 导轨
侧面板
锁定夹具
第 2 部 功能详解篇 第 12 章 选项组件
12-14
3） 插入托盘，直到侧面板顶住固定块时，放开侧面板和锁定夹具，用锁定夹具锁住。
注）请确认托盘架已被锁定夹具固定住。
4） 拆卸时，按逆向步骤进行。
侧面板
锁定夹具
固定块
第 2 部 功能详解篇 第 12 章 选项组件
12-15
12-4 矩阵、托盘服务器（MTS）的设置方法
※仅当安装 TR5S 安装套件选购项时，才能设置此项。
有关使用方法、设置方法的详情，请参见 MTS 附带的『使用说明书』。
为了防止意外启动引起事故，请切断电源后再进行操作。

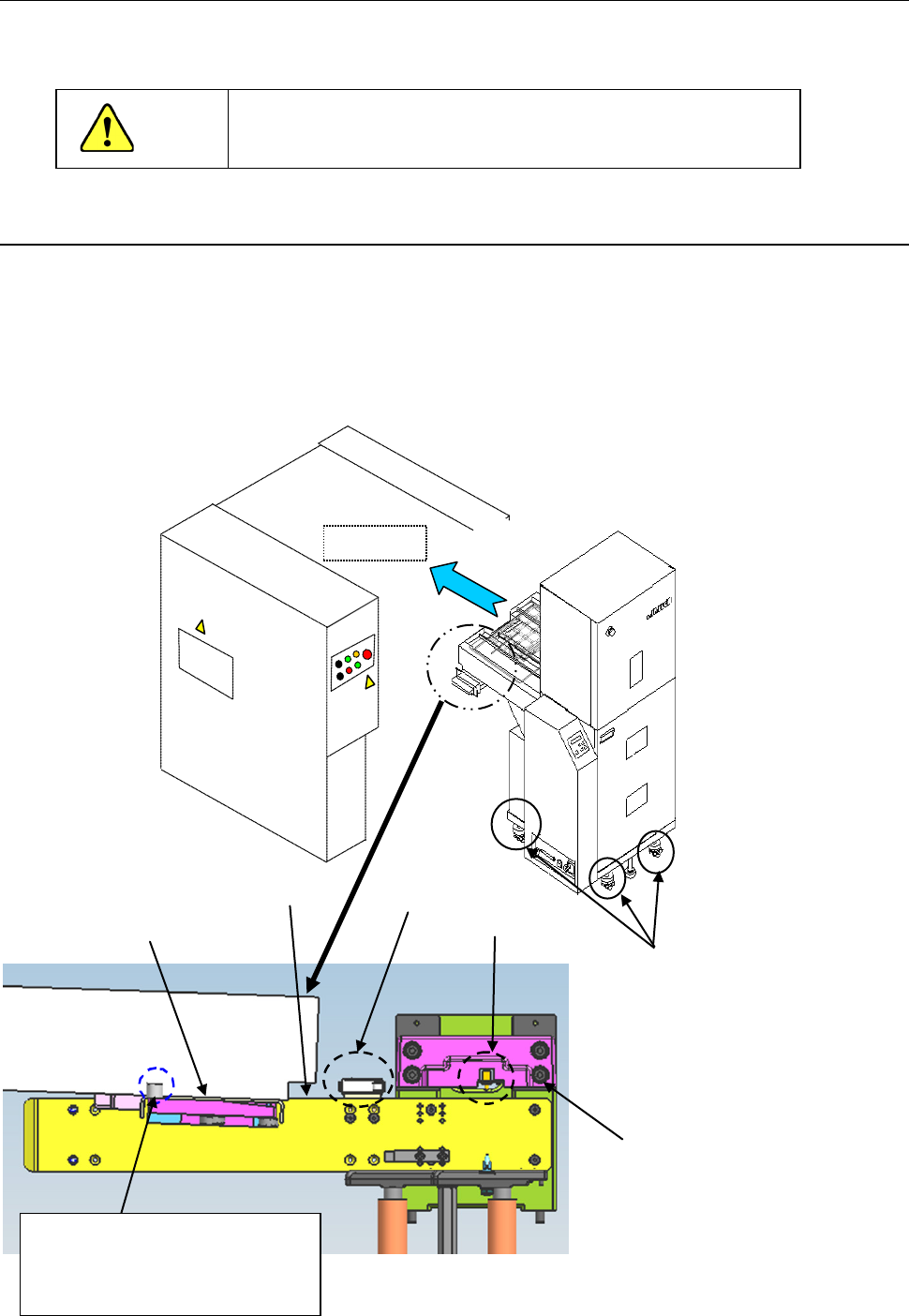

12-4-1 安装方法
(1) 把主机的后侧台架降下。
(2) 调整 MTS 的可调节底座（超级底座）①，使主机的台架支撑基准面②与 MTS 的连接块上面③
同高度，使之水平。
(3) 请仅旋转 MTS 前侧的可调节底座，调节到使连接块（ joint block）上 面 ③与导辊上端高度一致（约
±3mm 左 右 ）。
(4) 从主机后侧，在安全盖关闭状态下，将装置慢慢地安装到主机内。
(5) 确认插到了底，再升高台架。
注意
贴片机
①
导辊上端
机械阀门
台架开关
②
接块（
Joint Block）上面
请调整，使得接块（Joint Block）
上面的这部分与导辊上端高度
一致（约±3mm 左 右 ）。
③
