第 2 部 功能详解篇 第 12 章 选项组件
12-29

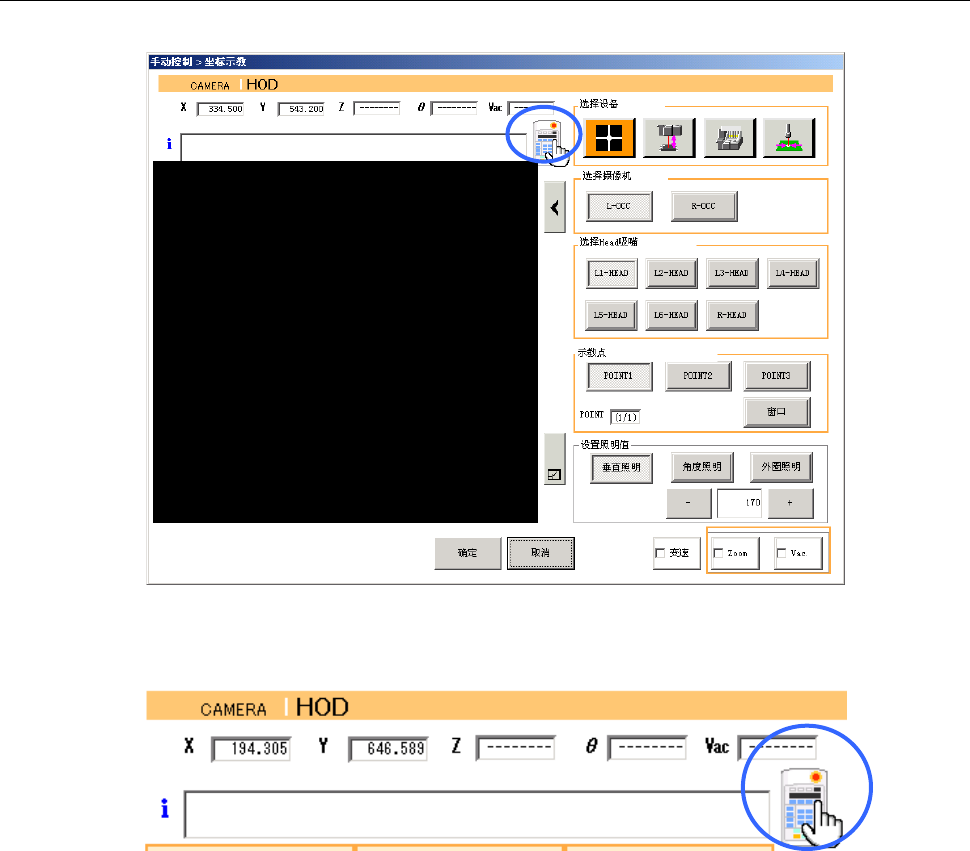

12-8-2-1 HOD 示教画面
使用 HOD 进行示教时，会启动如下画面。
画面上部为如下画面：
第 2 部 功能详解篇 第 12 章 选项组件
12-30

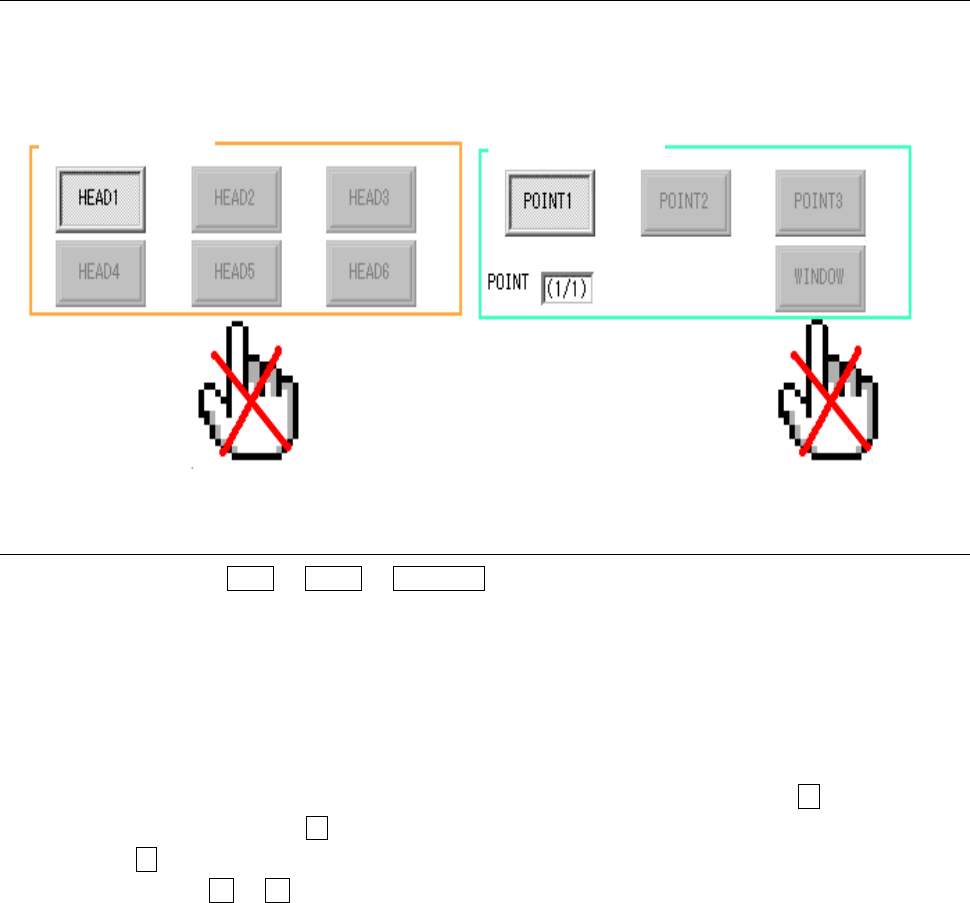

12-8-2-2 用 HOD 启动示教时，在触摸屏上不能操作的按钮
用 HOD 启动示教时，要使用 HOD 的各种键进行操作。
（关于 HOD 的各种键，请参见「12-8-1-1 装 置 」。）
用前／后识别色圈住的画面按钮，不能在触摸屏上进行操作。
12-8-2-3 装置选择
① 用装置选择键从 HMS 、HEAD 、CAMERA 中选择示教时要使用的装置。
◇选择了 HEAD 时
液晶屏上会显示子装置。
液晶屏上会显示「L1 L2 L3 L4」。
这时，No.键 及 装置名称键 会变为有效状态。
No.键 要在示教 Z、θ 时使用。
用装置名称键切换装置。在液晶屏上显示「L1 L2 L3 L4」的状态下，按
▼键时显示会切换
成「L5 L6」。继续按▼键，也可选择支撑台或坏板标记读入器。要返回到前面的候补装置时，
请按▲键。
请用功能键(F1 ～F4)确定装置。
示教点 选择 Head 吸嘴
第 2 部 功能详解篇 第 12 章 选项组件
12-31

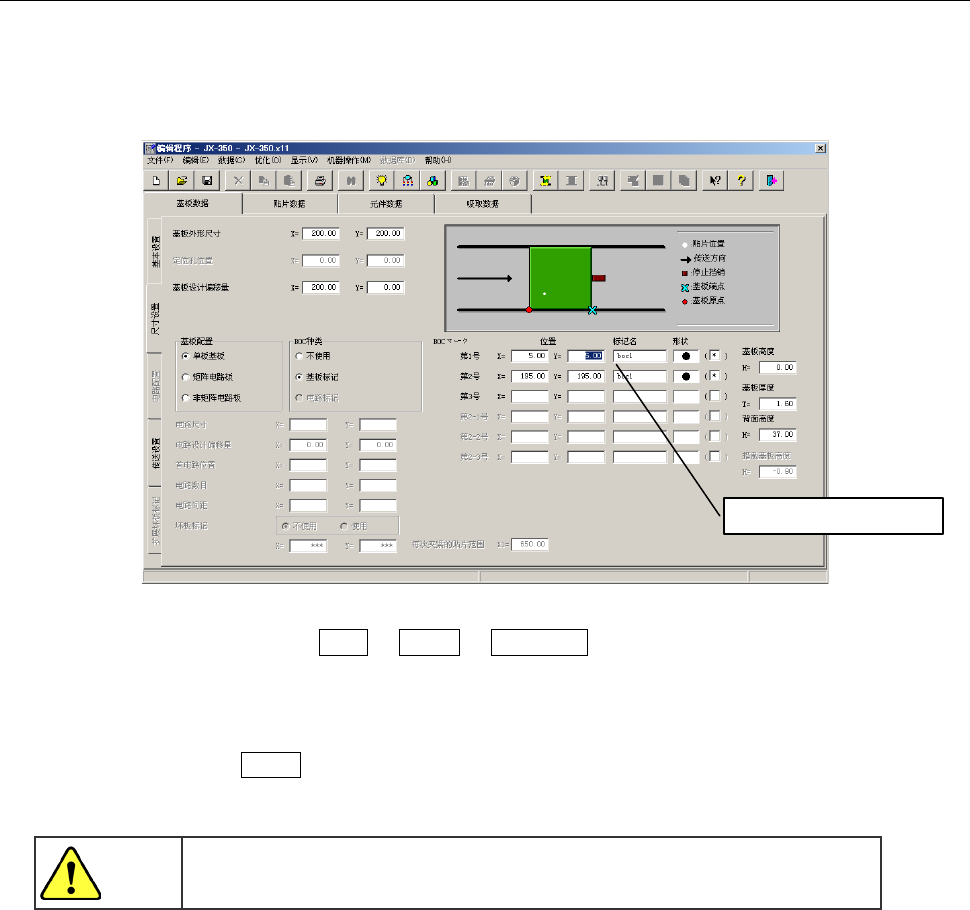

12-8-2-4 坐标示教
本节将说明坐标示教的基本操作方法。
＜步骤＞
(1) 将光标移动到想要示教的数据位置。
(2)
请用 HOD 装置选择键从 HMS 、HEAD 、CAMERA 中选择示教时要使用的装置。
但是选择的装置不适宜时，会发出报错声，请重新输入选择的装置。
若预先输入有坐标，则所选择的装置会移动到该坐标值处。
若未输入，装置不会移动。
如果装置选择了 HEAD，而吸嘴与示教时所要使用的吸嘴不同时，则应更换吸嘴。
此时，HOD 上的液晶屏会显示装置名称，可确认要以哪种装置进行示教。
注意
为了避免人身伤害，在进行 HOD 操作过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
标记坐标的示教
