第 2 部 功能详解篇 第 12 章 选项组件 12 - 45 12 - 10 - 2 基板停止位置与贴片范围 对基板外形 X 方向 尺寸超过规定 尺寸的基板， 要 在站台 内对基板实施 3 次夹紧。第 3 次在挡块 3 位置使基板停止 ， 从而 可以对应基板外 形尺寸 X 方向尺寸 “ 12 00 ～ 1 50 0 mm ( 超过规定尺寸 )” 的基板。 [ 左 → 右传送时 ] ① ： 650mm ② ： 12 00mm ③ ： 1…
第 2 部 功能详解篇 第 12 章 选项组件
12-44
12-10 对应长尺寸基板
12-10-1 对应基板尺寸
通过 3 次基板传送，可以将 X 方向的基板尺寸最大扩大到 1500mm。
这样就使 LED 照明等所使用的长尺寸基板的生产成为可能。
对下表中 X 方向最大尺寸超过 2 次传送尺寸的基板，实施 3 次传送。
以下，将各规格 2 次送入的最大尺寸表述为「规定尺寸」。
长尺寸基板对应尺寸： (单位：mm)
最小尺寸
最大尺寸
1 次传送 2 次传送 3 次传送
X 50 650 1200 1500
Y 50 360
第 2 部 功能详解篇 第 12 章 选项组件
12-45
12-10-2 基板停止位置与贴片范围
对基板外形 X 方向尺寸超过规定尺寸的基板，要在站台内对基板实施 3 次夹紧。第 3 次在挡块 3
位置使基板停止，从而可以对应基板外形尺寸 X 方向尺寸“1200～1500mm(超过规定尺寸)”的基板。
[左 →右传送时]
①：650mm ②：1200mm ③：1500mm
[左 ←右传送时]
①
③
②
第 1 次基板夹紧的
贴片范围
第 3 次基板夹紧的
贴片范围
第 2 次基板夹紧的
贴片范围
挡块
挡块 2
挡块 3
①
③
②
第 1 次基板夹紧的
贴片范围
第 3 次基板夹紧的
贴片范围
第 2 次基板夹紧的
贴片范围
挡块
第 2 部 功能详解篇 第 12 章 选项组件
12-46
12-10-3 BOC 标记
12-10-3-1 标记示教
BOC 标记的示教在夹紧基板后执行。在第 1BOC 标记于挡块位置夹紧、第 2BOC 标记于挡块 2 位
置夹紧、第 3BOC 标记在挡块 3 位置夹紧后的状态下实施示教。
在基板传送中，可以实施各自的夹紧。

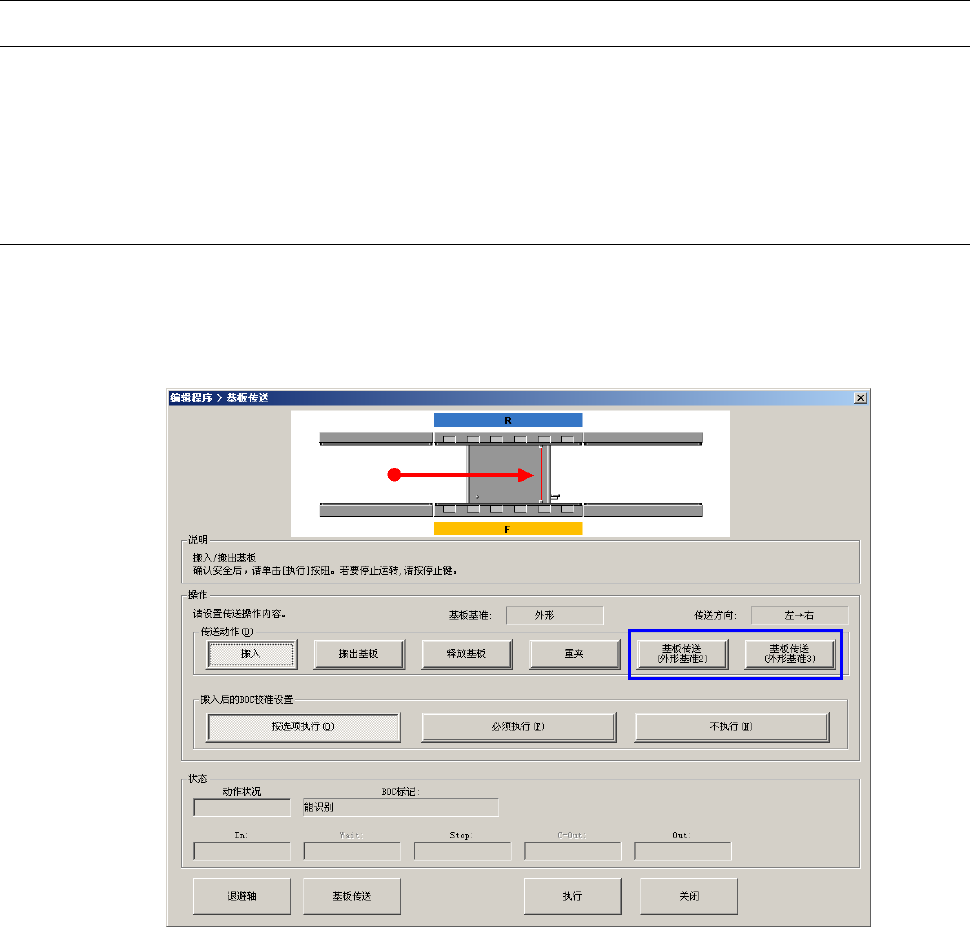

12-10-3-2 基板传送
对「基板传送」中挡块位置的夹紧，和以往相同按下「基板装载」按钮进行选择。
使用挡块 2 的第 2 段贴片区域的夹紧，要选择「基板传送（外形基准 2）」 按钮实施，
使用挡块 3 的第 3 段贴片区域的夹紧，要选择「基板传送（外形基准 3）」 按钮实施。
