第 2 部 功能详解篇 第 12 章 选项组件
12-48
12-12 螺丝式吸嘴
本吸嘴是对应大型元件的吸取・贴片的螺丝固定式吸嘴。
12-12-1 特点

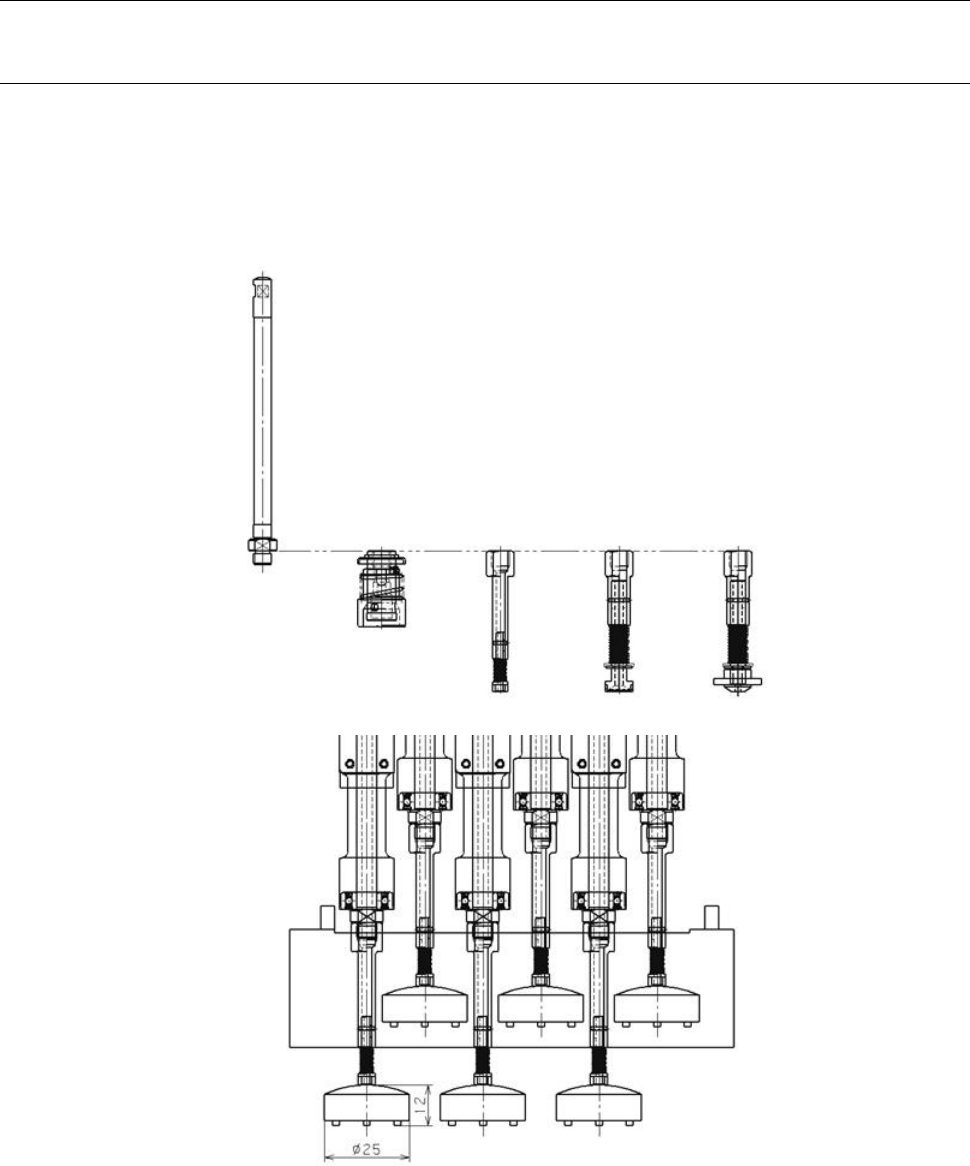

螺丝式吸嘴是从螺丝式轴拆下螺丝式吸嘴外部，用螺丝固定螺丝式吸嘴来使用的吸嘴。螺丝式吸嘴中包
含有利用以往被吸嘴外部占用的空间，上下交叉吸取元件的小型螺丝式吸嘴，以及用以往的 ATC 无法
对应的前端直径 10mm 以上的大型螺丝式吸嘴。
螺丝式轴
螺丝式吸嘴
外部 小型螺丝式吸嘴 大型螺丝式吸嘴
第 2 部 功能详解篇 第 12 章 选项组件
12-49
12-12-2 规格
(1) 必要的元件及软件
◇吸嘴及发送给客户的同包装中存入了吸嘴信息文件的 FD/CD。
◇适合各元件形状・尺寸、以及元件供应体的形状的螺丝式吸嘴。
（“ 请参见(5) 对象元件及元件包装 ”。）
(2) 方式
定心方式：激光。
(3) 贴片精度
贴片精度：±0.1mm（3σ）
但有时根据元件形状会不同。
(4) 对象元件
・对象元件：扩散镜片
・小型螺丝式吸嘴
元件尺寸
顺序
φ10mm
以下
以往的
6
个吸取
→6
个贴片
超过
φ10mm
～
φ25mm
以下（注意）
使用奇数号
Head
与偶数号
Head
上下交叉吸取・贴片

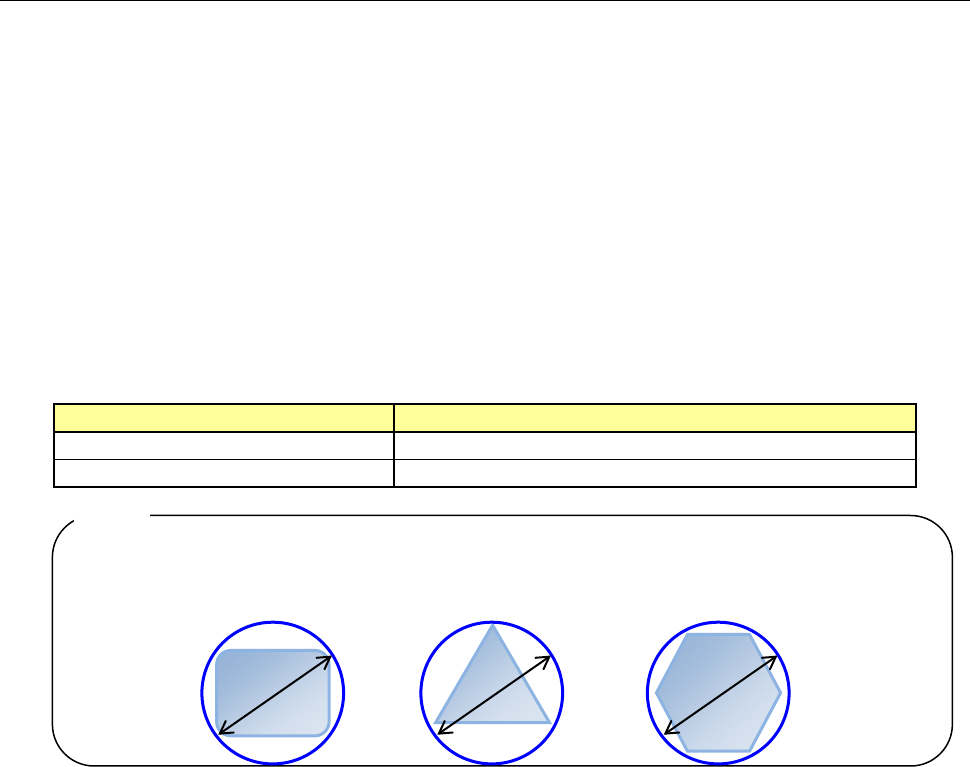

对于圆形以外的扩散镜片，以旋转直径为 25mm 以下的元件为对象。
元件尺寸考虑吸取偏移量。
・大型螺丝式吸嘴：对角 47.38mm 以下（□33.5mm 以下）
(5) 限制事项
①安装螺丝式吸嘴时，由于吸嘴不能自动更换，因此无法使用以下功能。必要时，请拆下螺丝
式吸嘴，更换为螺丝式吸嘴外部。
・机器设置的「无吸嘴真空值」
・手动控制的「ATC 控制」中的吸嘴更换
・自动校准
・自诊断的「过滤器脏污检查」
・FCS 的「调整生产」、「 吸嘴旋转中 心 」、「 Head 偏移量」、「 吸嘴偏芯测定」
②「螺丝式吸嘴」与使用螺丝式吸嘴外部的「以往型的吸嘴」不能混用。
③「小型螺丝式吸嘴」与「大型螺丝式吸嘴」混合使用时，不能进行奇数号 Head 与偶数号
Head 上下交叉吸取・贴片的顺序。
④安装「大型螺丝式吸嘴」后，安装的两侧相邻的 Head 不能使用。
注意 :
25mm
第 2 部 功能详解篇 第 12 章 选项组件
12-50
使用大型螺丝式吸嘴时的吸嘴安装步骤与注意事项
1） 使用大型螺丝式吸嘴时，在相邻的贴片头上不能使用任何吸嘴。
(因为吸嘴前端直径大，会发生碰撞)
使用多个吸嘴时，在安装大型螺丝式吸嘴的旁边至少要空出 1 个贴片头的位置再安装。使用
大型螺丝式吸嘴时，请按照以下步骤安装吸嘴。

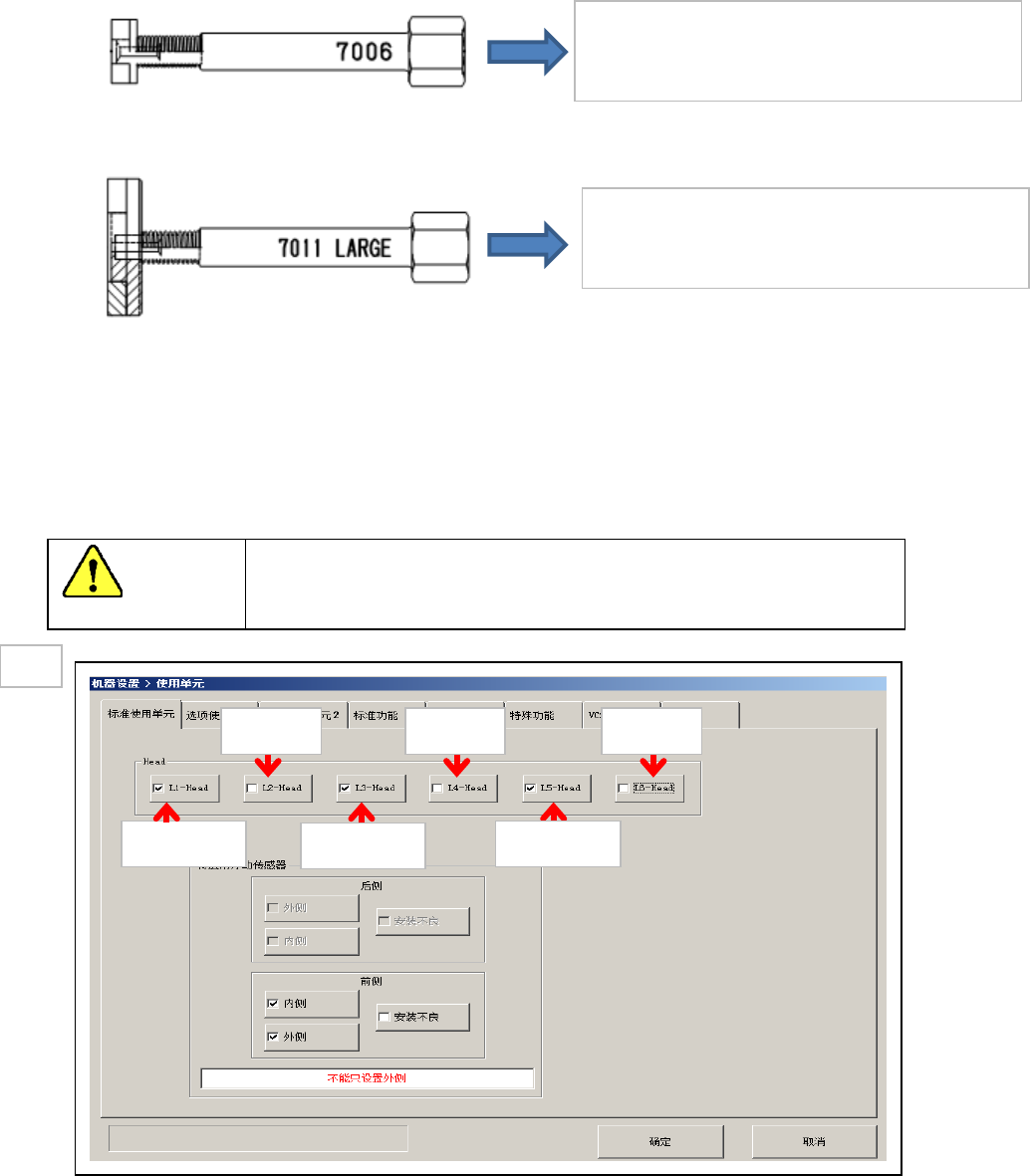

・大型螺丝吸嘴的区分方法
2） 在安装大型螺丝式吸嘴之前，请将安装大型螺丝式吸嘴的贴片头旁边的贴片头设为【未使
用】。
使用未使用贴片头时,请事先将挡块取下。有关设定方法,请参照【7-4-10-1 标准使用单元】。
请在[选购项 2]页面将螺丝式吸嘴设定为使用。
因为吸嘴前端直径大，会发生碰撞，
所以请务必在安装吸嘴前实施。
小型螺丝式吸嘴
仅印有吸嘴编号
大型螺丝式吸嘴
吸嘴编号的后面还印有【LARGE】
注意
例
使用(7011)
使用(7011)
使用(7011)
未使用 未使用 未使用
