第 2 部功能详解篇第 12 章选项组件 12 - 50 使用大型螺丝式吸嘴时的吸嘴安装步骤与注意事项 1 ）使用大型螺丝式吸嘴时，在相邻的贴片头上不能使用任何吸嘴。 ( 因为吸嘴前端直径大，会发生碰撞 ) 使用多个吸嘴时，在安装大型螺丝式吸嘴的旁边至少要空出 1 个贴片头的位置再安装。使用大型螺丝式吸嘴时，请按照以下步骤安装吸嘴。・大型螺丝吸嘴的区分方法 2…

第 2 部功能详解篇第 12 章选项组件

12-49

12-12-2 规格

(1) 必要的元件及软件

◇吸嘴及发送给客户的同包装中存入了吸嘴信息文件的 FD/CD。

◇适合各元件形状・尺寸、以及元件供应体的形状的螺丝式吸嘴。

（“ 请参见(5) 对象元件及元件包装 ”。）

(2) 方式

定心方式：激光。

(3) 贴片精度

贴片精度：±0.1mm（3σ）

但有时根据元件形状会不同。

(4) 对象元件

・对象元件：扩散镜片

・小型螺丝式吸嘴

元件尺寸

顺序

φ10mm

以下

以往的

个吸取

→6

个贴片

超过

φ10mm

～

φ25mm

以下（注意）

使用奇数号

Head

与偶数号

Head

上下交叉吸取・贴片

对于圆形以外的扩散镜片，以旋转直径为 25mm 以下的元件为对象。

元件尺寸考虑吸取偏移量。

・大型螺丝式吸嘴：对角 47.38mm 以下（□33.5mm 以下）

(5) 限制事项

①安装螺丝式吸嘴时，由于吸嘴不能自动更换，因此无法使用以下功能。必要时，请拆下螺丝

式吸嘴，更换为螺丝式吸嘴外部。

・机器设置的「无吸嘴真空值」

・手动控制的「ATC 控制」中的吸嘴更换

・自动校准

・自诊断的「过滤器脏污检查」

・FCS 的「调整生产」、「吸嘴旋转中心」、「 Head 偏移量」、「吸嘴偏芯测定」

②「螺丝式吸嘴」与使用螺丝式吸嘴外部的「以往型的吸嘴」不能混用。

③「小型螺丝式吸嘴」与「大型螺丝式吸嘴」混合使用时，不能进行奇数号 Head 与偶数号

Head 上下交叉吸取・贴片的顺序。

④安装「大型螺丝式吸嘴」后，安装的两侧相邻的 Head 不能使用。

注意 :

25mm

第 2 部功能详解篇第 12 章选项组件

12-50

使用大型螺丝式吸嘴时的吸嘴安装步骤与注意事项

1）使用大型螺丝式吸嘴时，在相邻的贴片头上不能使用任何吸嘴。

(因为吸嘴前端直径大，会发生碰撞)

使用多个吸嘴时，在安装大型螺丝式吸嘴的旁边至少要空出 1 个贴片头的位置再安装。使用

大型螺丝式吸嘴时，请按照以下步骤安装吸嘴。

・大型螺丝吸嘴的区分方法

2）在安装大型螺丝式吸嘴之前，请将安装大型螺丝式吸嘴的贴片头旁边的贴片头设为【未使

用】。

使用未使用贴片头时,请事先将挡块取下。有关设定方法,请参照【7-4-10-1 标准使用单元】。

请在[选购项 2]页面将螺丝式吸嘴设定为使用。

因为吸嘴前端直径大，会发生碰撞，

所以请务必在安装吸嘴前实施。

小型螺丝式吸嘴

仅印有吸嘴编号

大型螺丝式吸嘴

吸嘴编号的后面还印有【LARGE】

注意

例

使用(7011)

未使用未使用未使用

第 2 部功能详解篇第 12 章选项组件

12-51

3）关闭电源之后,请按照【12-12-3 安装方法】的步骤 1).～4)安装吸嘴。

4）对于未使用贴片头,请升至最上方并安装挡块。

5) 重新接通电源后,请按照【12-12-4 设置】的步骤,实施吸嘴分配。

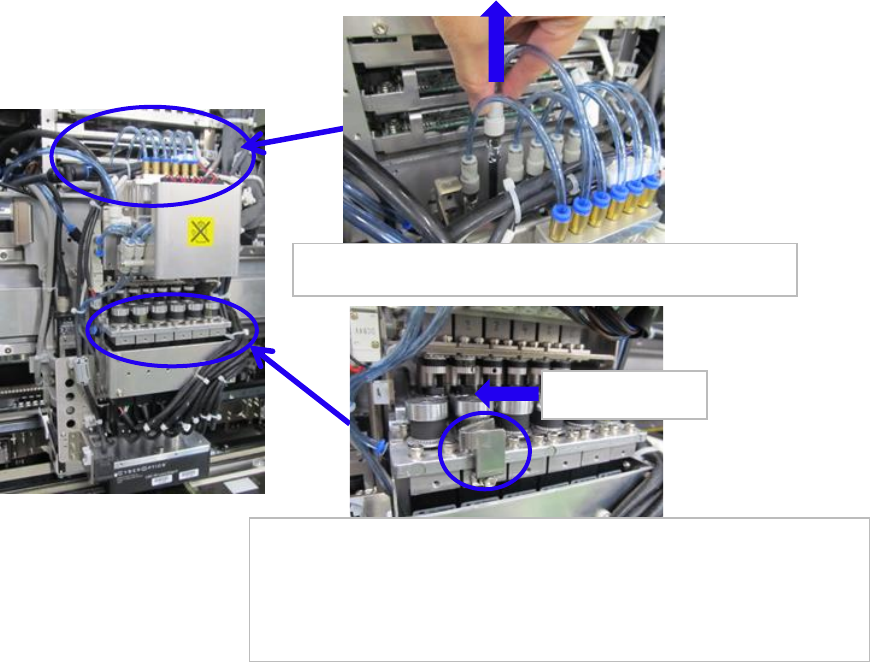

①

请将未使用贴片头升至最上方。

②按入挡块进行固定。

固定后，请确认贴片头是否会上下移动。

请仍旧使用贴片机交货时的挡块。

按入方向
