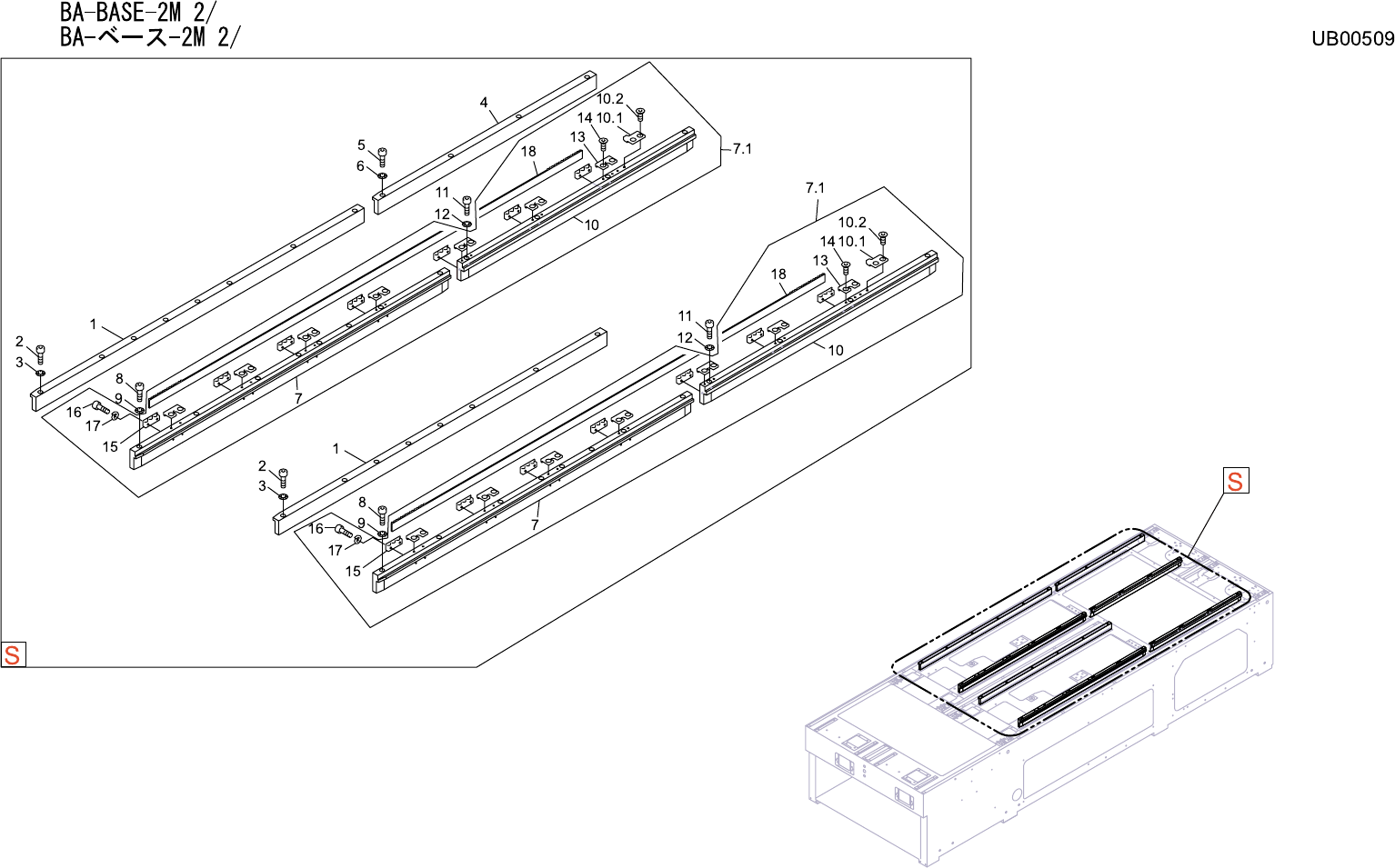

BA-BASE-2M 1/8

BA-ベース-2M 1/8

UB00509

No. Drg.No. & Code No. QTY Description Rating Materials Remark

番号図番 & ｺｰﾄﾞ番号個数品名規格材質備考

57 H2063T 2 PIN, SPRING ピン　スプリング 5ﾟX25 OT

58 PM02291 2 COVER カバー FE

59 K5257A 8 SCREW, HEX SOCKET BUTTON 小ネジ　六角穴ボタン M04X008 FE

60 W1022A 8 WASHER, CONICAL ワッシャ　皿 M-4-L FE

62 PT00131 2 BLOCK, STOPPER ブロック　ストッパ FE

63 H5299A 4 BOLT, HEX SOCKET ボルト　六角穴 M05X012 FE

64 W1012A 4 WASHER, CONICAL ワッシャ　皿 M-5-L FE

65 PM00911 4 SHAFT シャフト FE

66 H3053T 4 BUSHING ブシュ MB1420DU OT

67 PJ00021 2 STOPPER ストッパ PL

67.1 PM42430 2 COLLAR カラー FE

67.2 K5170W 2 SCREW, C/R TRUSS 小ネジ　十穴トラス M02.5X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE

68 PT00140 2 PLATE プレート FE

69 H5322A 4 BOLT, HEX SOCKET ボルト　六角穴 M06X015 FE

70 W1013A 4 WASHER, CONICAL ワッシャ　皿 M-6-H FE

71 PZ00280 4 SPRING スプリング FE

92 AA15701 2 GUIDE, CLAMP ガイド　クランプ OT

93 H5298A 8 BOLT, HEX SOCKET ボルト　六角穴 M05X010 1ﾊｺ400ｹ FE

94 W1012A 8 WASHER, CONICAL ワッシャ　皿 M-5-L FE

95 PT00160 2 GUIDE ガイド FE

96 PM02970 8 ROLLER ローラ FE

97 PM35900 4 PIN, ROLLER ピン　ローラ FE

98 N4018A 4 SCREW, HEX SOCKET SET ネジ　六角穴止め M03X003 ｸﾎﾞﾐｻｷ FE

99 H21468 4 PIN, PARALLEL ピン　平行 MS5-10 FE

100 PM01363 4 GUIDE ガイド FE

101 H5292T 8 BOLT, HEX SOCKET ボルト　六角穴 M04X022 1ﾊｺ500ｹ FE

102 W1011A 8 WASHER, CONICAL ワッシャ　皿 M-4-L FE

103 H2063A 4 PIN, SPRING ピン　スプリング 5ﾟ

X18 OT

104 PM01201 2 PIN, GUIDE ピン　ガイド FE

105 H5341A 2 BOLT, HEX SOCKET ボルト　六角穴 M08X020 1ﾊｺ100ｹ FE

106 W1014A 2 WASHER, CONICAL ワッシャ　皿 M- 8-H FE
