BA-BASE-2M BOX CONTROL 1/3 BA- ベース -2M BOX コントロール 1/3 UB00604 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB21011 1 FRAME フレーム FE 2 K2024W 2 CASTER, UNIVERSAL キャ…
115

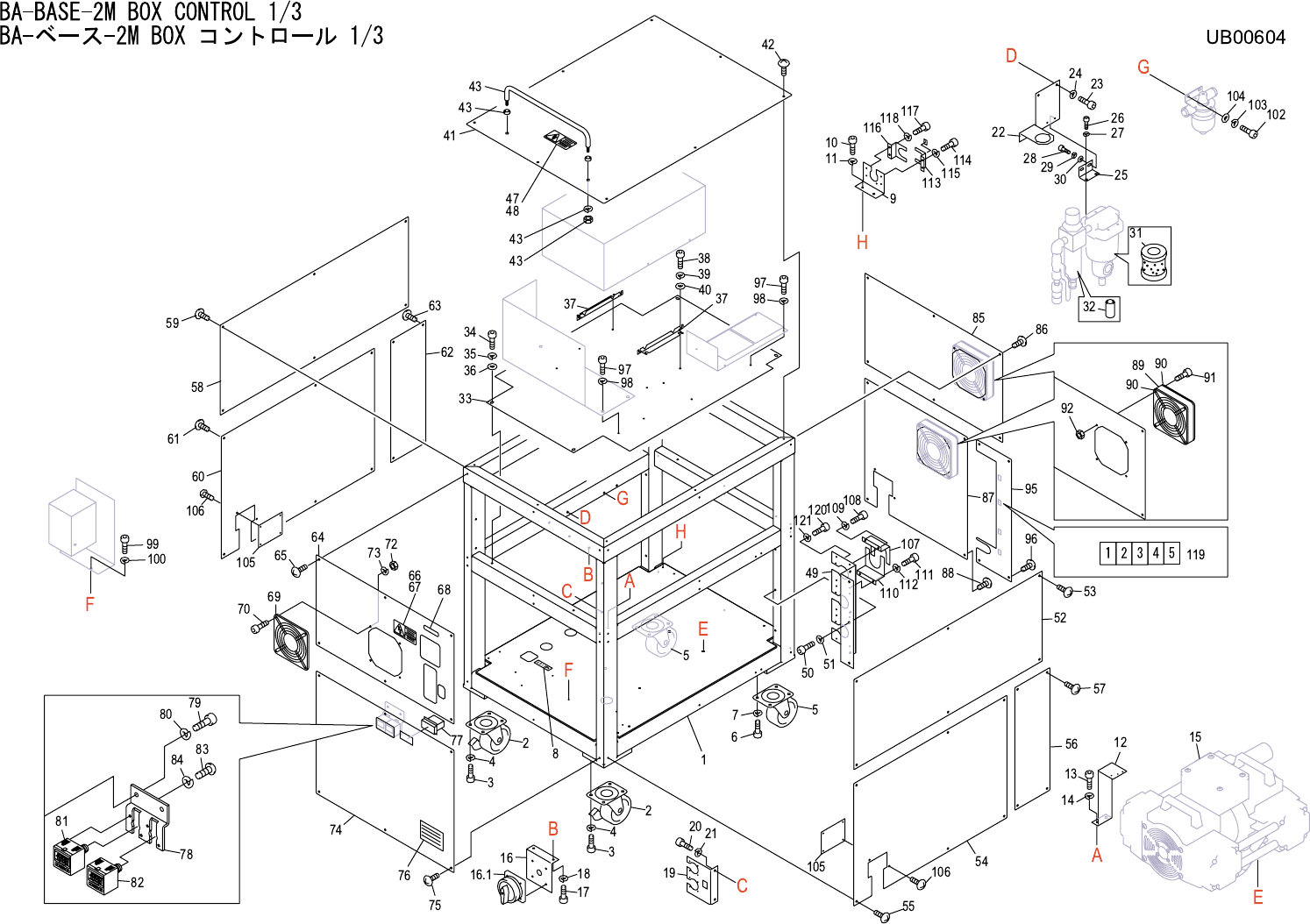

BA-BASE-2M BOX CONTROL 1/3
BA-ベース-2M BOX コントロール 1/3
UB00604
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB21011 1 FRAME フレーム FE
2 K2024W 2 CASTER, UNIVERSAL キャスタ 自在 NO.105-N-S FE
3 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 1ﾊｺ200ｹ FE
4 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M 1ﾊｺ3000ｹｲﾘ ﾊｺｶﾞｲ FE
5 K2024R 2 CASTER キャスタ NO.105-N FE
6 H5321A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X012 1ﾊｺ200ｹ FE
7 W1024A 8 WASHER, LOCK ワッシャ スプリング 6M/M 1ﾊｺ3000ｹｲﾘ ﾊｺｶﾞｲ FE
8 PZ07820 1 SEAL シール PL
9 PB34030 1 BKT ＢＫＴ FE
10 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 1ﾊｺ400ｹ FE
11 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
12 PB20970 1 BKT ＢＫＴ FE
13 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
14 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
16 PB20980 1 BKT ＢＫＴ FE
16.1 S3087L 1 SW ＳＷ KG32BT103*J-0006E OT
17 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
18 W1023A 2 WASHER, LOCK ワッシャ スプリング
5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
19 PB20990 1 BKT ＢＫＴ FE
20 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 1ﾊｺ400ｹ FE
21 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
22 PB20931 1 BKT ＢＫＴ FE
23 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
24 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
25 PB23100 1 BKT ＢＫＴ FE
26 H5321A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X012 1ﾊｺ200ｹ FE
27 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M 1ﾊｺ3000ｹｲﾘ ﾊｺｶﾞｲ FE
28 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
29 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
30 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
31 . 1 FILTER フィルタ AM-EL350 OT
32 . 1 FILTER フィルタ 115111-5B CO
33 PB21000 1 PLATE プレート FE
34 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 1ﾊｺ400ｹ FE
35 W1023A 4 WASHER, LOCK ワッシャ スプリング
5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
36 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
37 PB14290 2 BKT ＢＫＴ FE
116
BA-BASE-2M BOX CONTROL 1/3
BA-ベース-2M BOX コントロール 1/3
UB00604
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 1ﾊｺ400ｹ FE
39 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
40 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
41 PB21021 1 COVER, TOP カバー トップ FE
42 K5207A 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
43 T5003Y 1 HANDLE 取手 THA-240-1 OT
47 PZ05781 1 SEAL シール PL
英語/日本語 English/Japanese
48 PZ05791 1 SEAL シール PL 注1 Note.1
49 PB34020 1 BKT ＢＫＴ FE
50 H5298A 3 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
51 W1023A 3 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
52 PB21031 1 COVER, SIDE カバー サイド FE
53 K5207A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
54 PB34690 1 COVER, SIDE カバー サイド FE
55 K5207A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
56 PB21211 1 COVER カバー FE
57 K5207A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
58 PB21031 1 COVER, SIDE カバー サイド FE
59 K5207A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
60 PB34000 1 COVER, SIDE カバー サイド FE
61 K5207A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
62 PB21211 1 COVER カバー FE
63 K5207A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
64 PB21091 1 COVER, FRONT カバー フロント FE
65 K5207A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
66 PZ05801 1 SEAL シール PL
英語/日本語 English/Japanese
67 PZ05811 1 SEAL シール PL 注1 Note.1
68 PX02450 1 SEAL シール PL
69 K1141G 1 GUARD, FIN ガード フィン 109-1000G OT
70 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 1ﾊｺ500ｹ ｾﾞﾝﾈｼﾞ FE
72 N1081T 4 NUT, HEX ナット 六角 M 4 3ｼｭ FE
73 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
74 PB21101 1 COVER, FRONT カバー フロント FE
75 K5207A 6 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
76 PZ08221 1 SEAL シール PL
77 K10403 1 COUNTER カウンタ H7ET-NV-300 OT
78 PB20962 1 BKT ＢＫＴ FE
