BB-BASE-4M 6/ BB- ベース -4M 6/ UB00254 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AJ039** 1 BOX, ELECTRIC ＢＯＸ 電気 OT 2 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1 …
143

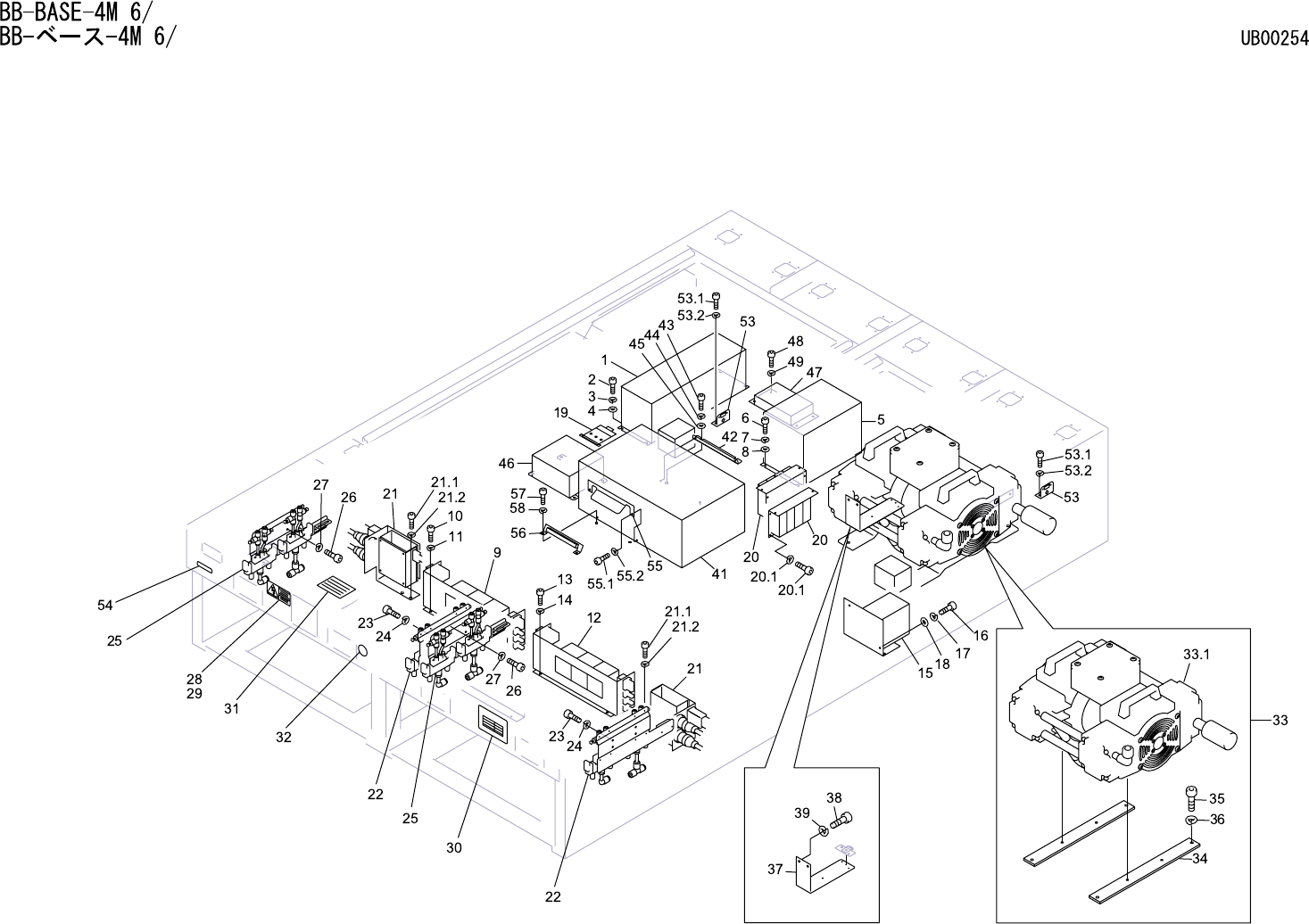

BB-BASE-4M 6/
BB-ベース-4M 6/
UB00254
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AJ039** 1 BOX, ELECTRIC ＢＯＸ 電気 OT
2 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
3 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
4 W1044A 4 WASHER, FLAT ワッシャ 平 4W- 5 FE
5 AJ040** 1 BOX, ELECTRIC ＢＯＸ 電気 OT
6 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
7 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
8 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
9 AJ041** 1 BKT ＢＫＴ OT
10 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
11 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
12 AJ042** 1 BKT ＢＫＴ OT
13 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
14 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
15 AJ06904 1 BKT ＢＫＴ OT
16 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
17 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000
ｹｲﾘ ﾊｺｶﾞｲ FE
18 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
19 AJ11302 1 BREAKER ブレーカ OT
20 AJ11101 2 BOARD, PRINTED CIRCUIT 基板 プリント OT
20.1 H5287A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X008 1ﾊｺ500ｹ ｾﾞﾝﾈｼﾞ FE
20.2 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
21 AJ11404 2 BOARD, PRINTED CIRCUIT 基板 プリント OT
21.1 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
21.2 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
22 AA552** 2 VALVE バルブ OT
23 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
24 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
25 AA553** 2 VALVE バルブ OT
26 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
27 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
28 PZ05801 1 SEAL シール PL
英語/日本語 English/Japanese
29 PZ05811 1 SEAL シール PL 注1 Note.1
30 PZ07832 1 SEAL シール PL
31 PZ08221 1 SEAL シール PL
32 RX00191 1 NAMEPLATE 銘板 OT
33 AA149** 1 PUMP, VACUUM ポンプ バキューム OT
33.1 XP00530 1 PUMP, VACUUM ポンプ バキューム OT
144
BB-BASE-4M 6/
BB-ベース-4M 6/
UB00254
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
34 PB00542 2 BRIDGE ブリッジ FE
35 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 1ﾊｺ200ｹ FE
36 W1024A 4 WASHER, LOCK ワッシャ スプリング 6M/M 1ﾊｺ3000ｹｲﾘ ﾊｺｶﾞｲ FE
37 PB14070 1 PLATE プレート FE
38 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
39 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
41 AJ43901 1 CPU UNIT ＣＰＵユニット OT
42 PB14290 1 BKT ＢＫＴ FE
43 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 1ﾊｺ400ｹ FE
44 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
45 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
46 AJ17000 1 FILTER,NOISE フィルタ ノイズ OT
47 XK01040 1 BOARD,INTERFASE 基板 インタフェイス OT
48 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 1ﾊｺ500ｹ FE
49 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
53 PB14610 2 BKT ＢＫＴ FE
53.1 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
53.2 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
54 PX01430 1 SEAL, BAR CODE シール バーコード OT
55 PB27620 1 BKT, BOX ＢＫＴ ＢＯＸ FE
55.1 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
55.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
56 PB27630 1 BKT, BOX ＢＫＴ ＢＯＸ FE
57 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 1ﾊｺ400ｹ FE
58 W1023A 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶ
ﾞ
ｲ FE
注1 中国簡体字/中国繁体字
Note.1:Simplified Chinese/Traditional Chinese
