BC-BASE-8M 6/ BC- ベース -8M 6/ UB00153 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 75 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M 1 ﾊｺ 15000 ｹｲﾘ ﾊｺｶﾞｲ FE 76 PB09082 4 SPAC…

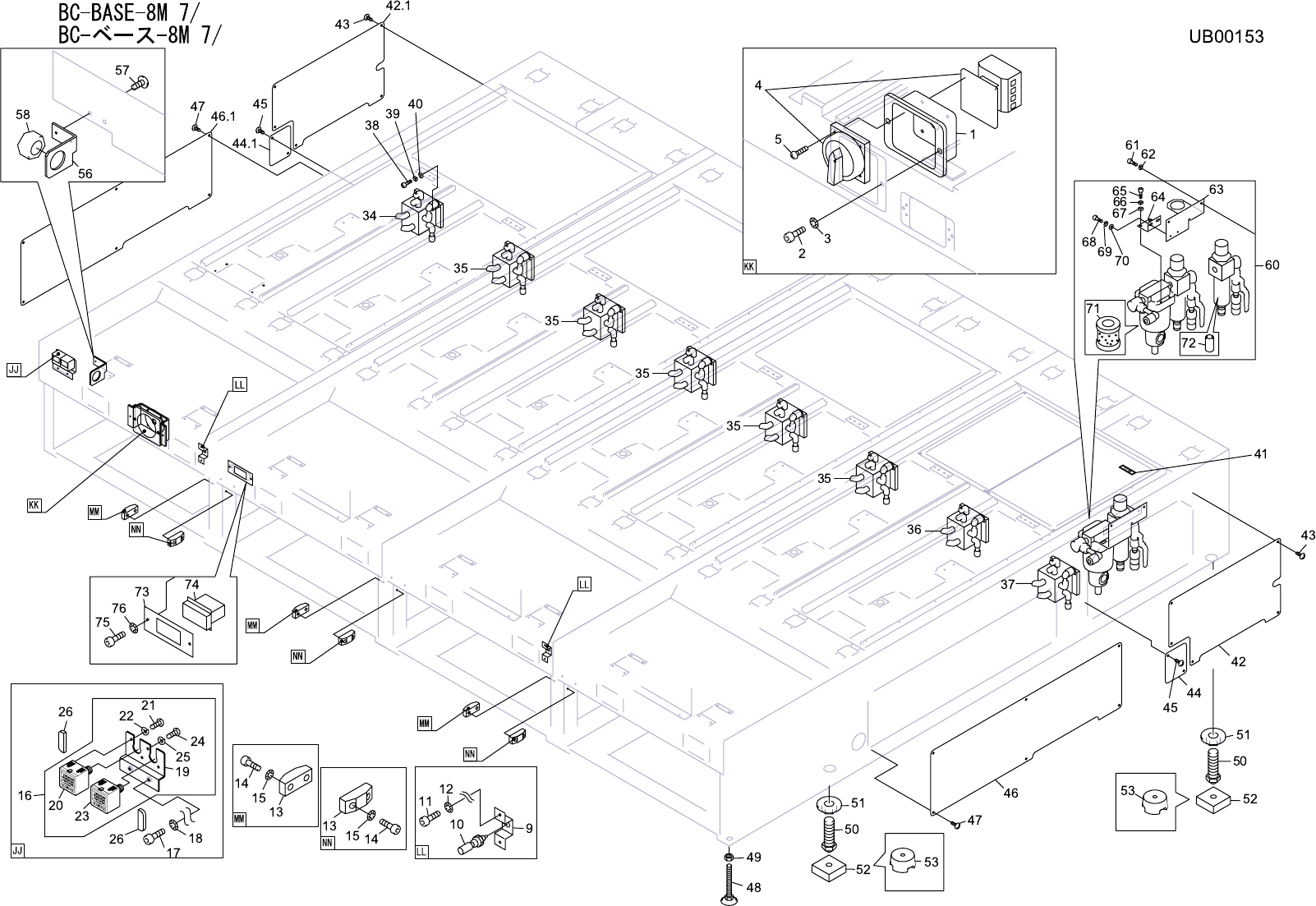

BC-BASE-8M 6/
BC-ベース-8M 6/
UB00153
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 H5322A 8 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
41 W1013A 8 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
42 PT00460 2 HOLDER, PIN ホルダ ピン FE
43 H5323A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X018 FE
44 W1013A 4 WASHER, CONICAL ワッシャ 皿 M-6-H FE
45 PM02311 2 PIN, STOPPER ピン ストッパ FE
46 S3260E 2 SPRING スプリング SWU10.5-80 OT
47 H2063T 2 PIN, SPRING ピン スプリング 5ﾟX25 OT
48 PM02291 2 COVER カバー FE
49 K5257A 8 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
50 W1022A 8 WASHER, CONICAL ワッシャ 皿 M-4-L FE
51 PT00131 2 BLOCK, STOPPER ブロック ストッパ FE
52 H5299A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
53 W1012A 4 WASHER, CONICAL ワッシャ 皿 M-5-L FE
54 PM00911 4 SHAFT シャフト FE
55 H3053T 4 BUSHING ブシュ MB1420DU OT
56 PJ00021 2 STOPPER ストッパ PL
57 PM42430 2 COLLAR カラー FE
58 K5170W 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M02.5X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
59 PT00140 2 PLATE プレート FE
60 H5322A 4 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
61 W1013A 4 WASHER, CONICAL ワッシャ 皿 M-6-H FE
62 PZ00280 4 SPRING スプリング FE
63 PB01602 2 COVER カバー FE
64 K51711 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
65 PB00612 2 BKT ＢＫＴ FE
66 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 1ﾊｺ400ｹ FE
67 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ
ﾊｺｶﾞｲ FE
68 XK00060 2 BOARD, PRINTED CIRCUIT 基板 プリント OT
69 K5199W 8 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X004 ﾅﾍﾞｾﾑｽ P4 1ﾊｺ2000ｹ FE
69.1 S3231A 8 SPACER スペーサ SQ5 FE
70 PB09073 4 PLATE プレート FE
71 K5215A 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X010 ﾕﾆｸﾛﾒｯｷ FE
72 T21277 4 HINGE 蝶番 TH-TM-123 OT
73 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 1ﾊｺ500ｹ FE
73.1 N1080A 16 NUT, HEX ナット 六角 M 4 P=0.7 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
73.2 W1022A 16 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
74 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
171
BC-BASE-8M 6/
BC-ベース-8M 6/
UB00153
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
76 PB09082 4 SPACER スペーサ FE
77 AA156** 4 FAN ファン OT
78 K51711 16 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
79 PB00653 4 COVER カバー FE
80 H30129 4 FAN ファン 9G1224G4D01 OT
81 K1141G 8 GUARD, FIN ガード フィン 109-1000G FE
82 K51996 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X040 ﾅﾍﾞｾﾑｽ P3 FE
83 N1079A 4 NUT, HEX ナット 六角 M 4 (ｻﾞﾂｷ)FE
86 PB14830 4 PANEL パネル FE
87 K51711 8 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X006 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
88 PZ05781 4 SEAL シール PL
英語/日本語 English/Japanese
89 PZ05791 4 SEAL シール PL 注1 Note.1
注1:中国簡体字/中国繁体字
Note.1:Simplified Chinese/Traditional Chinese
