183
BC-BASE-8M 9/
BC-ベース-8M 9/
UB00153
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB14762 1 COVER カバー FE
2 PB14772 3 COVER カバー FE
3 PB14782 3 COVER カバー FE
4 PB14792 1 COVER カバー FE
5 H5297A 32 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
6 W1023A 32 WASHER, LOCK ワッシャ スプリング 5M/M FE
7 W1044A 32 WASHER, FLAT ワッシャ 平 4W-5 FE
8 AA150** 8 FIEXIBLE TRACK ケーブルベア OT
9 K41623 8 FIEXIBLE TRACK ケーブルベア 15.4.048-37-104.2 0 FE
10 PB00603 8 BKT ＢＫＴ FE
11 K5262E 16 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M06X015 FE
12 W1024A 16 WASHER, LOCK ワッシャ スプリング 6M/M FE
13 W1045A 16 WASHER, FLAT ワッシャ 平 4W-6 FE
14 N1085A 16 NUT, HEX ナット 六角 M 6 P=1.0 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
69 AA0ZS00 4 SENSOR センサ OT
70 PM48600 8 SHAFT シャフト FE
71 S1020A 16 CIR-CLIP サークリップ ST-EW- 2 FE
72 PM48640 4 ROLLER ローラ FE
73 PB26661 4 DOG ドッグ FE
74 PZ13690 4 SPRING, TORSION スプリング ネジリ FE
75 S3276A 4 SW ＳＷ AGX306 FE
76 PB27960 4 BKT, SENSOR ＢＫＴ センサ FE
77 H5297A 8 BOLT, HEX SOCKET ボルト 六角穴 M05X008 1ﾊｺ400ｹ FE
78 W1023A 8 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
79 W1050A 8 WASHER, FLAT ワッシャ 平 5M/MX1.0X10(1W-5) FE
182
183

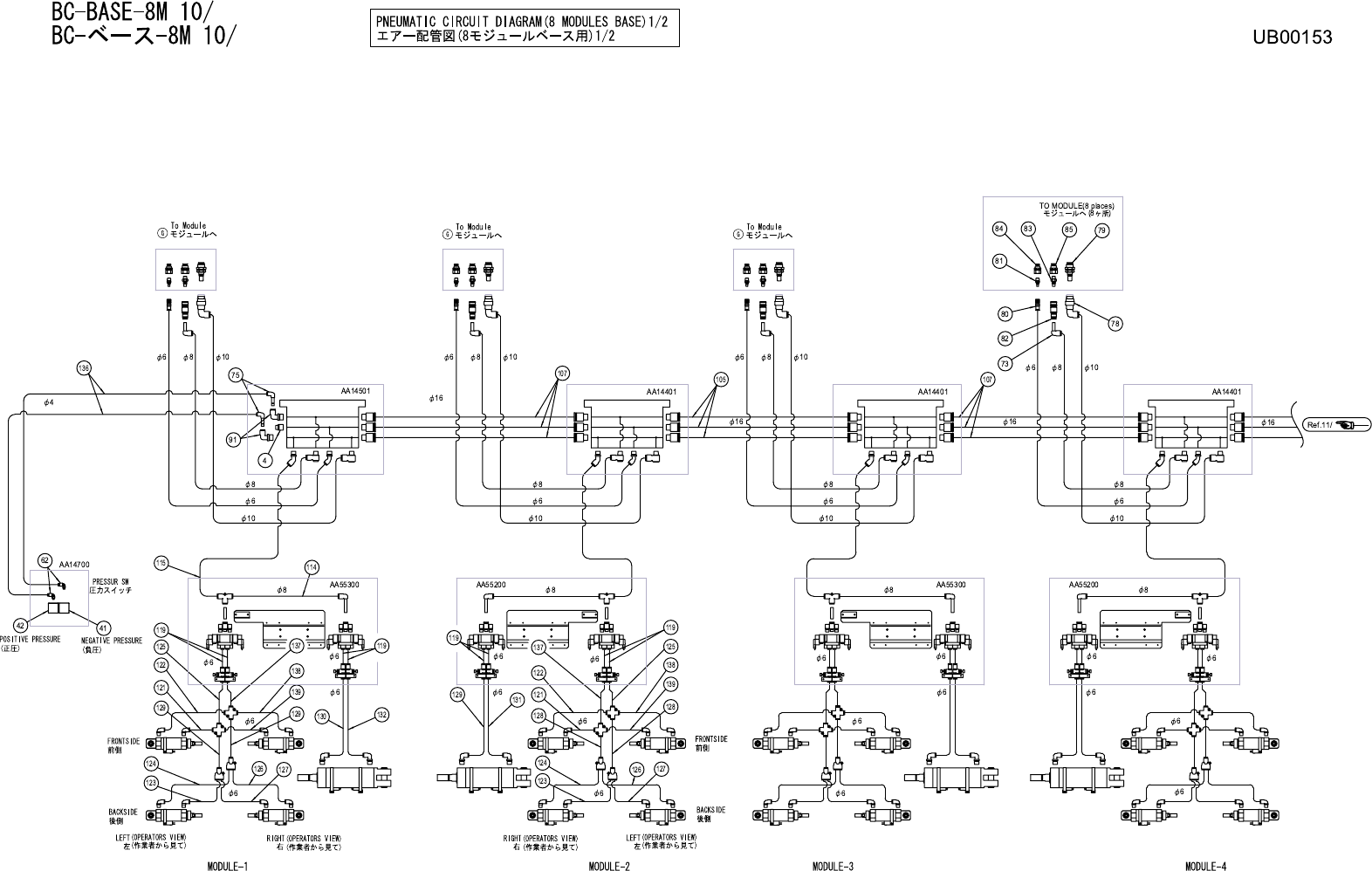

BC-BASE-8M 10/
BC-ベース-8M 10/
UB00153
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 H3132K 2 PLUG プラグ 38054 OT
62 Y3049E 2 UNION, ELBOW ユニオン エルボ KJL04-M5 OT
73 A4066R 8 ELBOW エルボ KQ2L08-99 OT
75 A4066S 2 ELBOW エルボ KQ2L04-08 OT
78 S5026R 8 SOCKET ソケット KK4S-10L OT
79 K11578 8 PLUG プラグ KK4P-10E OT
80 S50251 8 SOCKET ソケット CPS E7-6 OT
81 K1161W 8 PLUG プラグ CPP E7-01 OT
82 S5025X 8 SOCKET ソケット CPS15-8 OT
83 K1161Y 8 PLUG プラグ CPP15-01 OT
84 Y3024A 8 UNION ユニオン PMF6-01 OT
85 Y30249 8 UNION ユニオン PMF8-01 OT
91 Y3079X 2 UNION, ELBOW ユニオン エルボ KQ2L08-03S OT
105 PZ05960 6 TUBE チューブ TU1612 OT L=226
107 PZ05980 9 TUBE チューブ TU1612 OT L=266
114 PZ06012 8 TUBE チューブ TU0805 OT L=110
115 PZ06022 8 TUBE チューブ TU0805 OT L=1250
119 PZ06042 32 TUBE チューブ TU0604 OT L=47
121 PZ14740 8 TUBE チューブ TU0604 OT L=175
122 PZ14720 8 TUBE チューブ TU0604 OT L=235
123 PZ06080 8 TUBE チューブ TU0604 OT L=250
124 PZ06091 8 TUBE チューブ TU0604 OT L=315
125 PZ14710 8 TUBE チューブ TU0604 OT L=370
126 PZ15150 8 TUBE チューブ TU0604 OT L=570
127 PZ15160 8 TUBE チューブ TU0604 OT L=660
128 PZ06131 8 TUBE チューブ TU0604 OT L=1050
129 PZ06140 12 TUBE チューブ TU0604 OT L=1200
130 PZ06150 4 TUBE チューブ TU0604 OT L=1250
131 PZ06160 4 TUBE チューブ TU0604 OT L=1300
132 PZ06170 4 TUBE チューブ TU0604 OT L=1350
136 PZ06190 2 TUBE チューブ TU0425 OT L=1650
137 PZ06820 8 TUBE チューブ TU0604 OT L=380
138 PZ14730 8 TUBE
チューブ TU0604 OT L=190
139 PZ06290 8 TUBE チュー
ブ
TU0604 OT L=135
