185
BC-BASE-8M 10/
BC-ベース-8M 10/
UB00153
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
4 H3132K 2 PLUG プラグ 38054 OT
62 Y3049E 2 UNION, ELBOW ユニオン エルボ KJL04-M5 OT
73 A4066R 8 ELBOW エルボ KQ2L08-99 OT
75 A4066S 2 ELBOW エルボ KQ2L04-08 OT
78 S5026R 8 SOCKET ソケット KK4S-10L OT
79 K11578 8 PLUG プラグ KK4P-10E OT
80 S50251 8 SOCKET ソケット CPS E7-6 OT
81 K1161W 8 PLUG プラグ CPP E7-01 OT
82 S5025X 8 SOCKET ソケット CPS15-8 OT
83 K1161Y 8 PLUG プラグ CPP15-01 OT
84 Y3024A 8 UNION ユニオン PMF6-01 OT
85 Y30249 8 UNION ユニオン PMF8-01 OT
91 Y3079X 2 UNION, ELBOW ユニオン エルボ KQ2L08-03S OT
105 PZ05960 6 TUBE チューブ TU1612 OT L=226
107 PZ05980 9 TUBE チューブ TU1612 OT L=266
114 PZ06012 8 TUBE チューブ TU0805 OT L=110
115 PZ06022 8 TUBE チューブ TU0805 OT L=1250
119 PZ06042 32 TUBE チューブ TU0604 OT L=47
121 PZ14740 8 TUBE チューブ TU0604 OT L=175
122 PZ14720 8 TUBE チューブ TU0604 OT L=235
123 PZ06080 8 TUBE チューブ TU0604 OT L=250
124 PZ06091 8 TUBE チューブ TU0604 OT L=315
125 PZ14710 8 TUBE チューブ TU0604 OT L=370
126 PZ15150 8 TUBE チューブ TU0604 OT L=570
127 PZ15160 8 TUBE チューブ TU0604 OT L=660
128 PZ06131 8 TUBE チューブ TU0604 OT L=1050
129 PZ06140 12 TUBE チューブ TU0604 OT L=1200
130 PZ06150 4 TUBE チューブ TU0604 OT L=1250
131 PZ06160 4 TUBE チューブ TU0604 OT L=1300
132 PZ06170 4 TUBE チューブ TU0604 OT L=1350
136 PZ06190 2 TUBE チューブ TU0425 OT L=1650
137 PZ06820 8 TUBE チューブ TU0604 OT L=380
138 PZ14730 8 TUBE
チューブ TU0604 OT L=190
139 PZ06290 8 TUBE チュー
ブ
TU0604 OT L=135
184
185

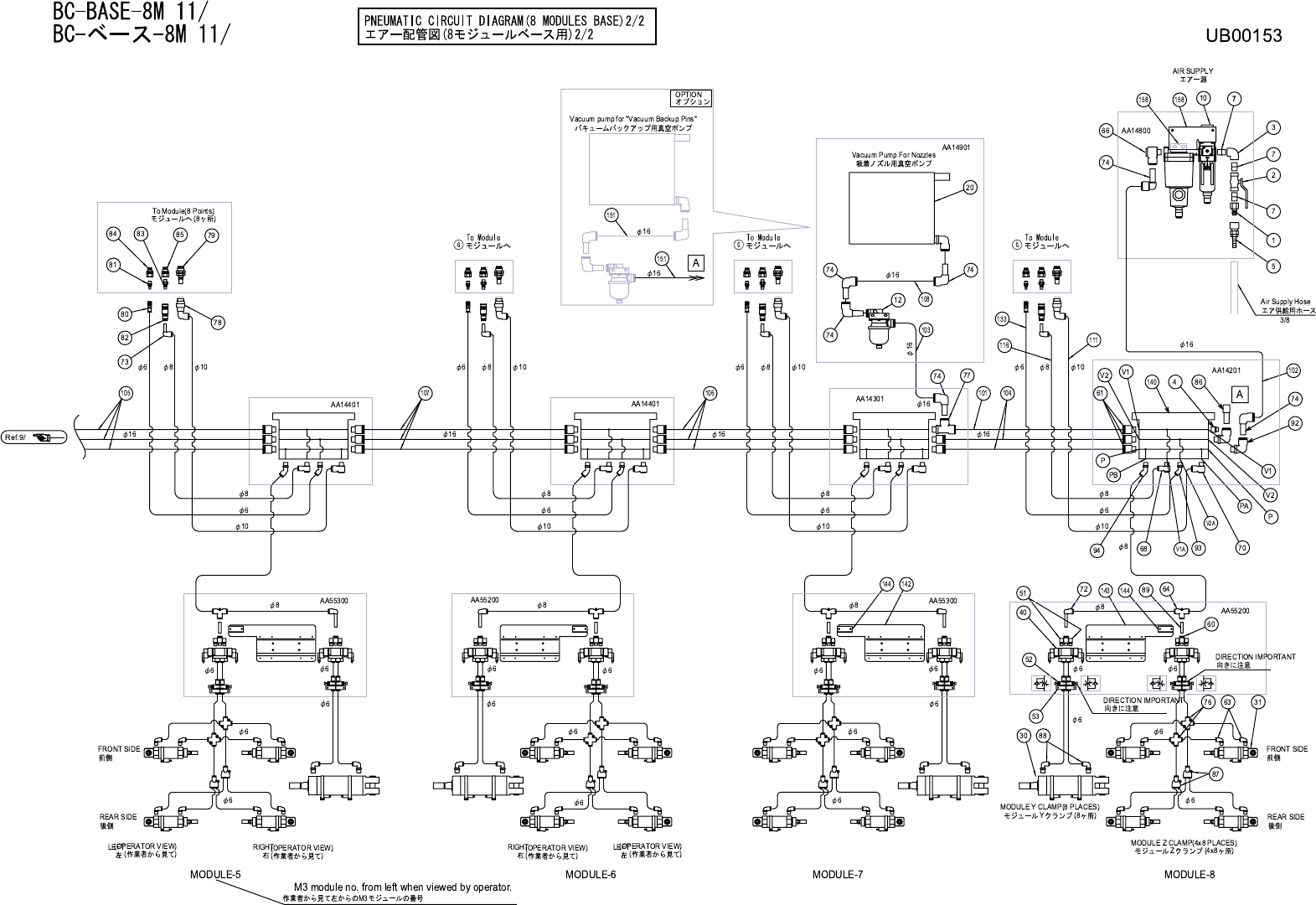

BC-BASE-8M 11/
BC-ベース-8M 11/
UB00153
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H3149K 1 PLUG, COUPLER プラグ カプラ CAL23PF OT
2 H1059T 1 VALVE, BALL バルブ ボール RP-LL-3/8 OT
3 A4061A 1 ELBOW エルボ 38054 OT
4 H3132K 2 PLUG プラグ 38054 OT
5 S5220A 1 SOCKET, COUPLER ソケット カプラ AOT
7 H1282A 3 PIPE, DOUBLE ENDED パイプ 両口 3/8x25 OT
10 XH00120 1 FILTER REGULATOR フィルタレギュレータ OT
12 H3022Z 1 FILTER フィルタ VFR20-16-16 OT
20 XP00530 1 PUMP, VACUUM ポンプ バキューム DOP-300SA OT
30 XS00571 8 CYLINDER, AIR シリンダ エアー CDG1BN63-75-C73L OT
31 XS00861 32 CYLINDER, AIR シリンダ エアー OT
40 H1338F 16 VALVE, SOL バルブ ＳＯＬ SY5220-5M0-C6-F2-X274 OT
51 S1056E 32 SILENCER サイレンサ AN103-01 OT
52 K5340Y 32 CONTROLLER, SPEED コントローラ スピード AS2001F-06 OT
53 H5056N 32 HOLDER ホルダ TMH-06J OT
60 Y30860 16 UNION, HALF ユニオン ハーフ KQ2S08-01S OT
61 Y30869 41 UNION, HALF ユニオン ハーフ KQ2S16-03S OT
63 Y3049W 64 UNION, ELBOW ユニオン エルボ KJL06-01S OT
64 Y3071H 8 UNION ユニオン KQ2T08-00 OT
66 Y3122K 1 UNION, ELBOW ユニオン エルボ KQ2V16-03S OT
68 Y3082E 8 UNION, ELBOW ユニオン エルボ KQ2VS08-02S OT
70 Y3122A 8 UNION, ELBOW ユニオン エルボ KQ2VS10-02S OT
72 Y30812 8 ELBOW エルボ KQ2W08-99 OT
73 A4066R 8 ELBOW エルボ KQ2L08-99 OT
74 A40687 6 ELBOW エルボ KQ2L16-99 OT
76 Y30377 16 UNION ユニオン KQ2TW06-00 OT
77 Y3043S 1 UNION ユニオン KQ2Y16-03S OT
78 S5026T 8 SOCKET ソケット KK4S10-L-X42 OT
79 K11578 8 PLUG プラグ KK4P-10E OT
80 S50251 8 SOCKET ソケット CPS E7-6 OT
81 K1161W 8 PLUG プラグ CPP E7-01 OT
82 S5025X 8 SOCKET ソケット CPS15-8 OT
83 K1161Y 8 PLUG
プラグ CPP15-01 OT
84 Y3024A 8 UNION ユニオン PMF6-01 OT
85 Y30249 8 UNION ユニオン PMF8-01 OT
86 H3145T 1 PLUG プラグ KQ2P16 OT
87 Y3075A 16 UNION ユニオン KQ2U06-00 OT
88 Y3079A 16 UNION, ELBOW ユニオン エルボ KQ2L06-02S OT
186
