MC-NOZZLE STATION (NC08B) MC- ノズル ステーション (NC08B) UL01607 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 AA96906 1 HOLDER ホルダ OT 2 PM34607 1 HOLDER ホルダ AL 3 PJ01460 …
267

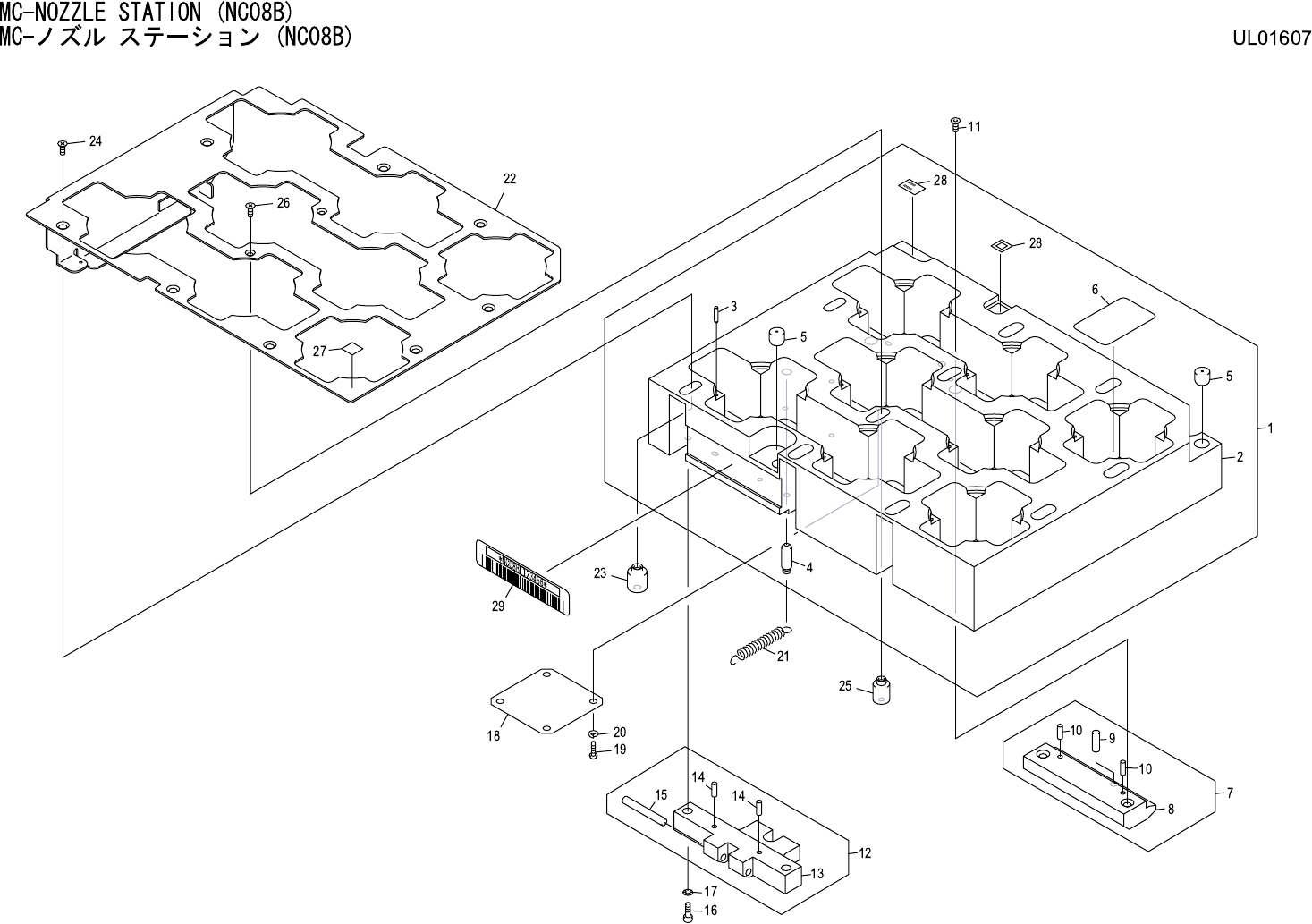

MC-NOZZLE STATION (NC08B)
MC-ノズル ステーション (NC08B)
UL01607
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA96906 1 HOLDER ホルダ OT
2 PM34607 1 HOLDER ホルダ AL
3 PJ01460 8 PIN, PARALLEL ピン 平行 PL
4 PM04922 1 PIN ピン FE
5 PM35032 2 PIN, REFERENCE ピン 基準 FE
6 PS00610 1 SHEET シート PL
7 AA0HK00 1 GUIDE ガイド OT
8 PM34562 1 GUIDE ガイド FE
9 PZ12980 1 PIN, GUIDE ピン ガイド OT
10 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
11 K5359H 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X010 FE
12 AA96701 1 BLOCK ブロック OT
13 PM34572 1 BLOCK ブロック FE
14 H21925 2 PIN, PARALLEL ピン 平行 2ﾟX 6 Aｼｭ(M6) OT
15 R5014A 1 ROLLER, NEEDLE ローラ ニードル ﾟ3X21.8 OT
16 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 PB20140 1 DOG, SW ドッグ ＳＷ FE
19 K51845 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
20 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
21 PZ05021 1 SPRING, TENSION スプリング 引張 FE
22 PB19942 1 SHUTTER シャッタ FE
23 PM34583 8 PIN, GUIDE ピン ガイド FE
24 K51692 8 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X006(ｽﾃﾝﾚｽ)FE
25 PM47751 2 PIN, GUIDE ピン ガイド FE
26 K5169T 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ｽﾃﾝﾚｽ)FE
27 PX00090 1 NAMEPLATE 銘板 PL
28 PX01990 1 SEAL, BAR CODE シール バーコード
PL
29 PX02140 1 SEAL, BAR CODE シール バーコード PL
