PL-M6-WASTE TAPE PROCESSING UNIT 2/ PL-M6- 残テープ処理ユニット 2/ UC00310 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM56451 1 PLATE プレート FE 2 H5275A 8 BOLT, HEX SOCKET …
293

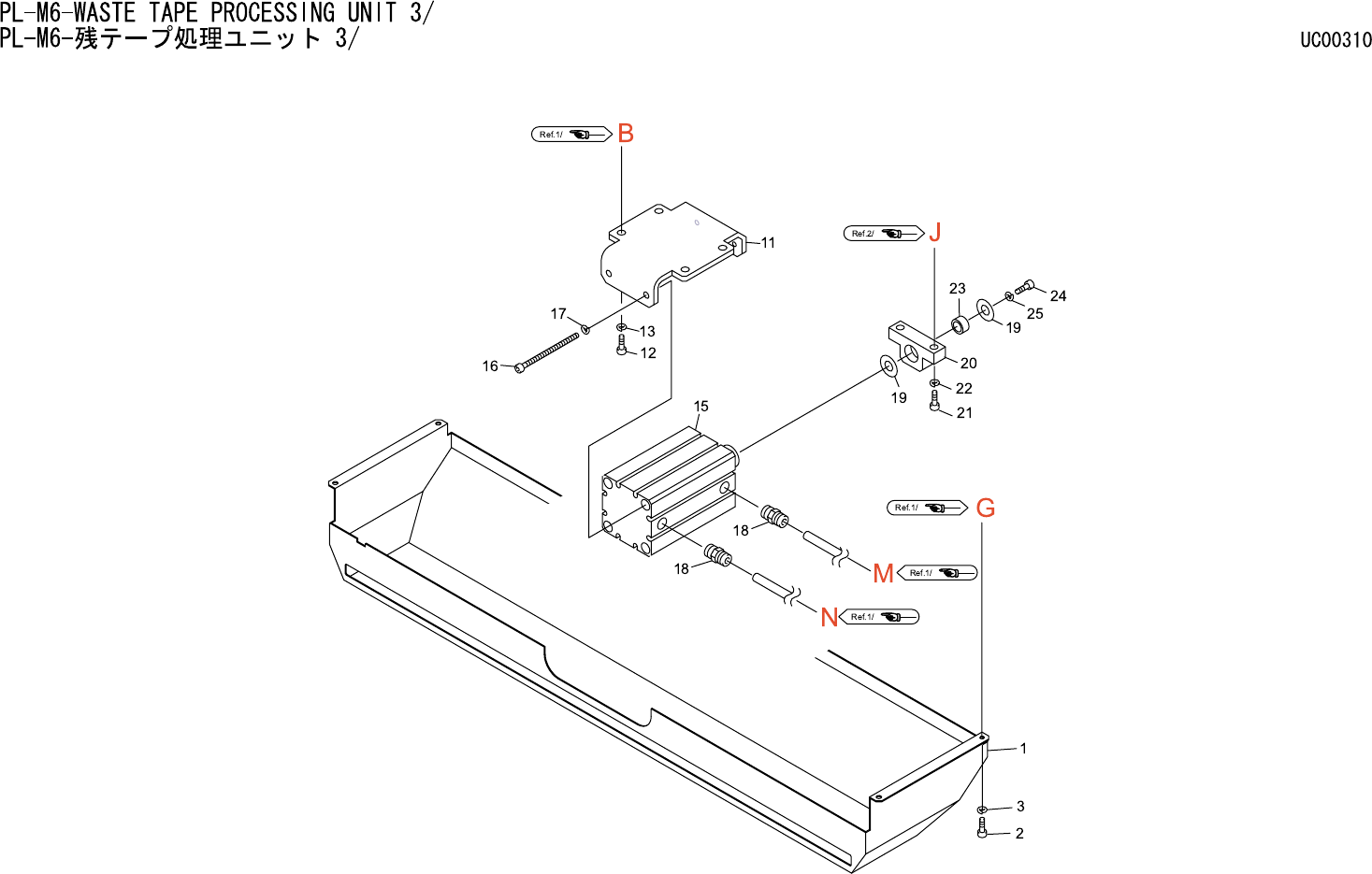

PL-M6-WASTE TAPE PROCESSING UNIT 2/
PL-M6-残テープ処理ユニット 2/
UC00310
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM56451 1 PLATE プレート FE
2 H5275A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X008 1ﾊｺ500ｹ FE
3 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
4 K1148E 2 GUIDE, RAIL ガイド レール MLG15C1R160T1H OT
5 K5277A 8 CONTACTOR コンタクタ LLM-41T-1.3 FE
6 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
7 PM03496 5 CUTTER, MOVABLE カッタ 可動 FE
8 K5261H 10 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X012 FE
9 W1012A 10 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
10 PM23112 2 BLOCK, STOPPER ブロック ストッパ FE
11 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 1ﾊｺ400ｹ FE
12 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
13 PB02021 1 DOG ドッグ FE
14 K5174D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞｽ FE
15 PM42121 1 BAR, GUIDE バー ガイド FE
16 H5300A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X015 1ﾊｺ400ｹ FE
17 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
18 PJ04311 1 SCRAPER スクレーパ FE
19 K5256G 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
20 W1010A 7 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
21 PM03503 1 CUTTER, STATIONARY カッタ 固定 FE
22 H5321A 5 BOLT, HEX SOCKET ボルト 六角穴 M06X012 1ﾊｺ200ｹ FE
23 W1013A 5 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
24 PM56460 1 BLOCK ブロック FE
24.1 PB31890 1 COVER, SLIDE カバー スライド FE
24.2 H5300A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X015 1ﾊｺ400ｹ FE
24.3 W1023A 6 WASHER, LOCK ワッシャ スプリング 5M/M 1ﾊｺ8000ｹｲﾘ ﾊｺｶﾞｲ FE
25 K5257D 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M4X10 FE
26 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
27 H2066L 2 PIN, SPRING
ピ
ン ス
プ
リン
グ
OT
