313
PM-NOZZLE CHANGER 3/ UL00821(NXT-M3)
PM-ノズルチェンジャ 3/ UL00921(NXT-M6,AIM)
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 XS00030 1 CYLINDER, AIR シリンダ エアー OT
2 H5276A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
3 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 H4274K 4 BEARING, SLIDE ベアリング スライド JUM-02-12 OT
9 PM04775 1 BEARING, SLIDE ベアリング スライド AL
9.1 PM33680 1 BEARING, SLIDE ベアリング スライド AL
10 PJ02991 1 STOPPER ストッパ PL
11 H5288A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
12 W1011A 5 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
13 H5291A 3 BOLT, HEX SOCKET ボルト 六角穴 M04X018 1ﾊｺ500ｹ FE
14 W1098K 1 WASHER ワッシャ URWH25-16-3 FE
312
313

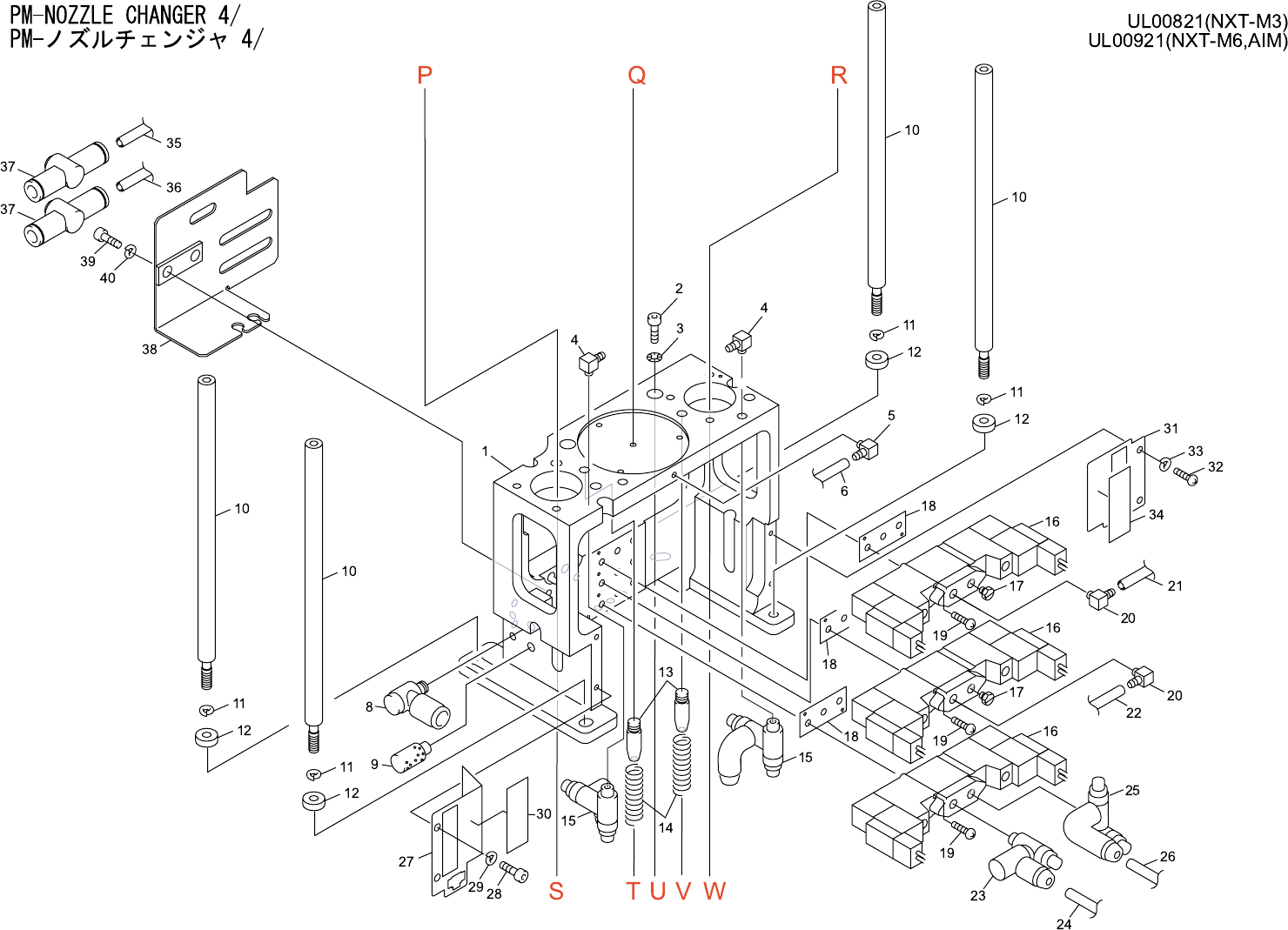

PM-NOZZLE CHANGER 4/ UL00821(NXT-M3)
PM-ノズルチェンジャ 4/ UL00921(NXT-M6,AIM)
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM32203 1 BASE ベース AL
2 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 1ﾊｺ500ｹ FE
3 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
4 A4068H 2 ELBOW エルボ M-5ALU-4 OT
5 A4067A 1 ELBOW エルボ M-3ALU-4 OT
6 PZ07441 1 TUBE チューブ Φ4x45 OT
8 Y3121K 1 UNION, ELBOW ユニオン エルボ KQ2VS04-M5 OT
9 S1058A 1 SILENCER サイレンサ AN120-M5 OT
10 PM07613 4 BOLT, HEX SOCKET ボルト 六角穴 FE
11 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
12 PM23630 4 NUT, ROUND ナット 丸 FE
13 PM31551 2 GUIDE, SPRING ガイド スプリング FE
14 PZ13700 2 SPRING, COIL スプリング コイル FE
15 K5335K 2 CONTROLLER, SPEED コントローラ スピード ASD230F-M5-04 OT
16 H1121W 3 VALVE, SOL バルブ ＳＯＬ SY3220-5MZ-M5 OT
17 H3146A 2 PLUG プラグ M-5P OT
18 K11520 3 GASKET ガスケット SY3000-11-24 OT
19 K51735 6 SCREW, C/R PAN 小ネジ 十穴鍋 SY3000-23-4 FE
20 A4068H 2 ELBOW エルボ M-5ALU-4 OT
21 PZ07411 1 TUBE チューブ Φ4x50 OT
22 PZ07431 1 TUBE チューブ Φ4x55 OT
23 K5339N 1 CONTROLLER, SPEED コントローラ スピード AS1311F-M5-04 OT
24 PZ07451 1 TUBE チューブ Φ4x270 OT
25 K5335K 1 CONTROLLER, SPEED コントローラ スピード ASD230F-M5-04 OT
26 PZ07461 1 TUBE チューブ Φ4x300 OT
27 PB08972 1 COVER, SOLENOID カバー ＳＯＬ FE
28 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 1ﾊｺ500ｹ FE
29 W1021A 2 WASHER, LOCK ワッシャ スプリング
3M/M 1ﾊｺ30000ｹｲﾘ ﾊｺｶﾞｲ FE
30 PX00301 1 NAMEPLATE, SOL 銘板 ＳＯＬ PL
31 PB08983 1 COVER, SOLENOID カバー ＳＯＬ FE
32 K51845 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
33 W1020H 2 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
34 PX00312 1 NAMEPLATE, SOL 銘板 ＳＯＬ PL
35 PZ07780 1 TUBE チューブ OT
36 PZ09790 1 TUBE チューブ OT
37 H13332 2 VALVE バルブ AQ240F-04-00 OT
38 PB33552 1 PLATE プレート FE
39 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
