PP-M3-DOUBLE CONVEYOR 9/ PP-M3- ダブルコンベア 9/ UQ01209 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM08609 1 BKT ＢＫＴ FE 2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 F…
343

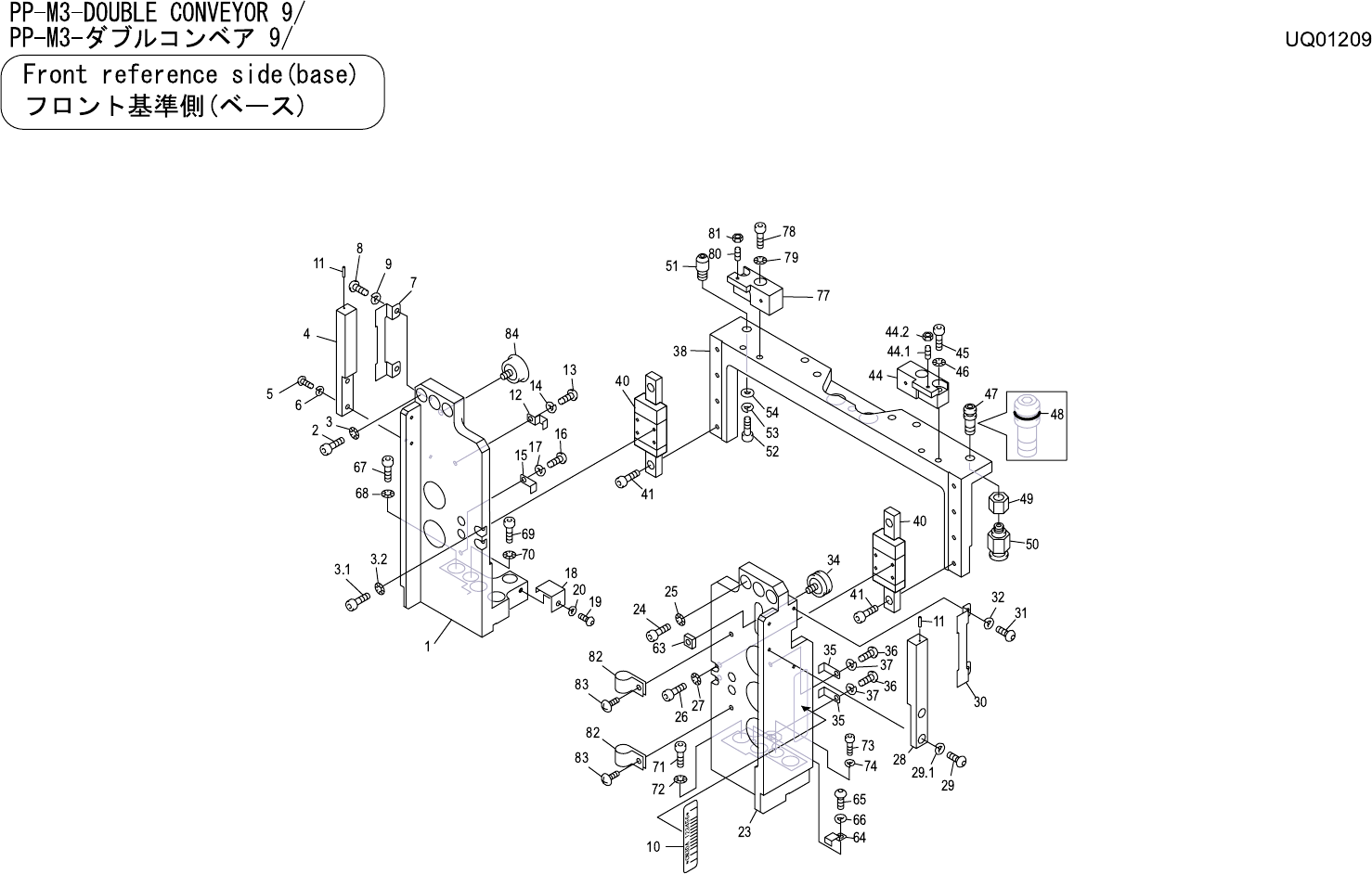

PP-M3-DOUBLE CONVEYOR 9/
PP-M3-ダブルコンベア 9/
UQ01209
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM08609 1 BKT ＢＫＴ FE
2 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
3 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
3.1 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
3.2 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
4 PM09071 1 PLATE, REFERENCE プレート 基準 FE
5 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
6 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
7 PP00690 1 RETAINER, WIRING 押え 配線 FE
8 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PX02940 1 SEAL, BAR CODE シール バーコード PL
11 PJ00300 2 PIN ピン PL
12 PP00440 1 RETAINER, WIRING 押え 配線 FE
13 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
14 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
15 PB05470 1 RETAINER, WIRING 押え 配線 FE
16 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
17 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 PP00450 1 RETAINER, WIRING 押え 配線 FE
19 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
20 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 PM08618 1 BKT ＢＫＴ FE
24 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
25 W1012A 2 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
26 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
27 W1010A 4 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
28 PM09071 1 PLATE, REFERENCE プレート 基準 FE
29 K5255T 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
29.1 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
30 PP00690 1 RETAINER, WIRING 押え 配線 FE
31 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
32 W1021A 2 WASHER, LOCK
ワッシャ スプリング 3M/M FE
34 ADBPP8011 1 PULLEY プーリ FE
35 PM05470 2 RETAINER, WIRING 押え 配線 FE
36 K5255A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
37 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 PM27297 1 BKT, SLIDE ＢＫＴ スライド FE
344
PP-M3-DOUBLE CONVEYOR 9/
PP-M3-ダブルコンベア 9/
UQ01209
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
40 XG00140 2 GUIDE, RAIL ガイド レール FE
41 H5274A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
44 PM31381 1 BLOCK, STOPPER ブロック ストッパ FE
44.1 N4023B 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
44.2 N1077H 1 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
45 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
46 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
47 PM01900 1 PIN, LOCATING ピン 位置決め FE
48 A5151A 1 O RING Ｏリング P-5 OT
49 N10035 1 NUT ナット NT6 OT
50 Y3021G 1 UNION ユニオン PC6-M6 OT
51 PM01890 1 PIN, LOCATING ピン 位置決め FE
52 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
53 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
54 W1042A 1 WASHER, FLAT ワッシャ 平 4W- 3 FE
63 N1122A 1 NUT, SQUARE ナット 四角 M4 P=0.7 FE
64 PP00440 1 RETAINER, WIRING 押え 配線 FE
65 K5255A 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
66 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
67 H5321A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
68 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
69 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
70 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
71 H5321A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X012 FE
72 W1013A 3 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
73 H5299A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
74 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
77 PM31371 1 BLOCK, STOPPER ブロック ストッパ FE
78 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
79 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
80 N4023B 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
81 N1077H 1 NUT, HEX ナット 六角
M 3 P=0.5 3ｼｭ FE
82 H1137D 2 BAND, TIE バンド 結束 AB-4N-100P OT
83 K5171L 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
84 AA93101 1 PULLEY
プ
ーリ OT
