PP-M3-DOUBLE CONVEYOR 19/ PP-M3- ダブルコンベア 19/ UQ01209 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号図番 & ｺｰﾄﾞ番号個数品名規格材質備考 1 Y3120A 1 UNION, ELBOW ユニオンエルボ KQ2VD08-01S OT 2 K50766 0(1) CONN…

381

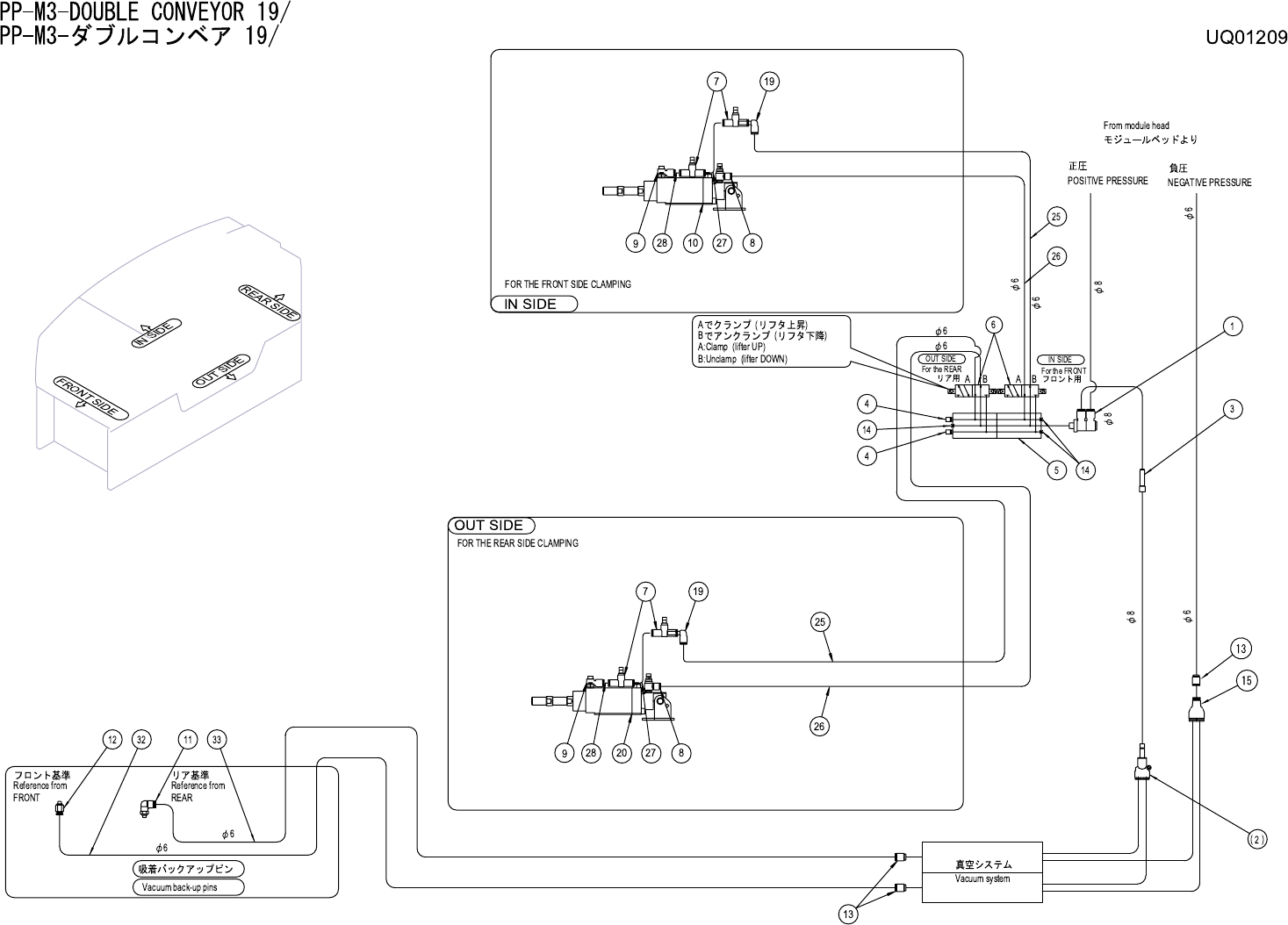

PP-M3-DOUBLE CONVEYOR 19/

PP-M3-ダブルコンベア 19/

UQ01209

No. Drg.No. & Code No. QTY Description Rating Materials Remark

番号図番 & ｺｰﾄﾞ番号個数品名規格材質備考

1 Y3120A 1 UNION, ELBOW ユニオン　エルボ KQ2VD08-01S OT

2 K50766 0(1) CONNECTOR コネクタ KQ2U06-08 OT Note.1

3 H3145M 1(0) PLUG プラグ KQ2P-08 OT Note.1

4 S1056A 2 SILENCER サイレンサ AN101-01 OT

5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT

6 H1337K 2 VALVE, SOL バルブ　ＳＯＬ SY3240-5LOZ OT

7 K5340Y 4 CONTROLLER, SPEED コントローラ　スピード OT

8 K5342D 2 CONTROLLER, SPEED コントローラ　スピード OT

9 Y3121N 2 UNION, ELBOW ユニオン　エルボ OT

10 XS01600 1 CYLINDER, AIR シリンダ　エアー SPC2-40-40-C-LZ6 OT

11 Y3048B 1 UNION, ELBOW ユニオン　エルボ PL6-M6 OT

12 Y3048B 1 UNION, ELBOW ユニオン　エルボ PL6-M6 OT

13 K20075 3(0) CAP キャップ KQ2C06-00 OT Note.1

14 A3034A 3 PLUG 埋栓 PT1/8 OT

15 Y3075A 0(1) UNION ユニオン KQ2U06-00 OT Note.1

19 H3079H 2 UNION, ELBOW ユニオン　エルボ KQ2L06-99 OT

20 XS01610 1 CYLINDER, AIR シリンダ　エアー SPC2-40-40-C-RZ6 OT

25 PZ12680 2 TUBE チューブ TU0604B L=660 OT

26 PZ06710 2 TUBE チューブ TU0604B L=700 OT

27 PZ12690 2 TUBE チューブ TU0604B L=40 OT

28 PZ12700 2 TUBE チューブ TU0604B L=45 OT

32 PZ12710 1 TUBE チューブ TU0604B L=1150 OT

33 . 1 TUBE チュー

ブ

TU0604B OT

Note.1：The number in parentheses represents the quantity requred shen using vacuum back-up pins.

( )内の数は吸着バックアップピンオプション使用時の数です。
