PTS-NXT-03JE_ - 第409页
393
PQ-M6-DOUBLE CONVEYOR 3/
PQ-M6-ダブルコンベア 3/
UQ01309
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
129 PB18150 1 HOOK フック FE
130 PB18160 1 HOOK フック FE
131 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
132 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
134 PZ14130 2 SEAL シール PL
392
393

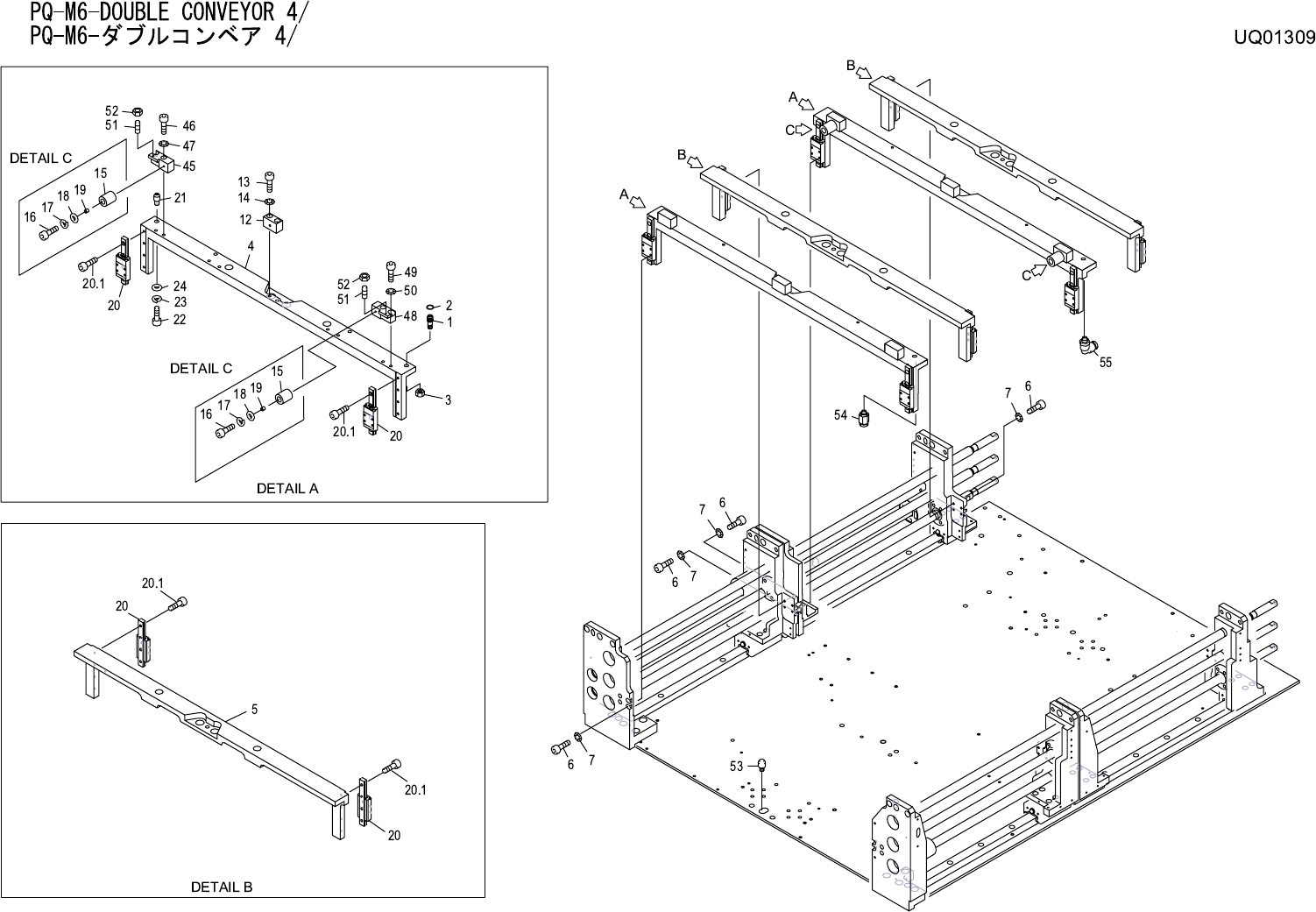

PQ-M6-DOUBLE CONVEYOR 4/
PQ-M6-ダブルコンベア 4/
UQ01309
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01900 2 PIN, LOCATING ピン 位置決め FE
2 A5151A 2 O RING Ｏリング 1AP-5 OT
3 N10035 2 NUT ナット NT6 OT
4 PM29026 2 BKT, SLIDE ＢＫＴ スライド FE
5 PM29037 2 BKT, SLIDE ＢＫＴ スライド FE
6 H5274A 32 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
7 W1010A 32 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 PM14901 2 BLOCK, STOPPER ブロック ストッパ FE
13 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
14 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
15 PG00111 2 STOPPER ストッパ PL
16 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
18 W1040A 2 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
19 PPT0460 2 COLLAR カラー FE
20 XG00140 8 GUIDE, RAIL ガイド レール ISRS9MQZSSC1+75LHM-Ⅱ OT
20.1 H5274A 32 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
21 PM01890 2 PIN, LOCATING ピン 位置決め FE
22 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
23 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
24 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
45 PM31371 2 BLOCK, STOPPER ブロック ストッパ FE
46 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
47 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
48 PM31381 2 BLOCK, STOPPER ブロック ストッパ FE
49 H5290A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
50 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
51 N4023B 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X010 ﾏﾙｻｷ FE
52 N1077H 2 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
53 PM18090 1 PIN, LOCATING ピン 位置決め FE
54 Y3021G 1 UNION
ユニオン PC6-M6 OT
55 Y3048B 1 UNION, ELBOW ユニオン エル
ボ
PL6-M6 OT
394
