PQ-M6-DOUBLE CONVEYOR 12/ PQ-M6- ダブルコンベア 12/ UQ01309 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PB00891 1 DUCT, WIRING ダクト 配線 FE 2 K51721 2 SCREW, C/R TRUSS 小ネジ…
419

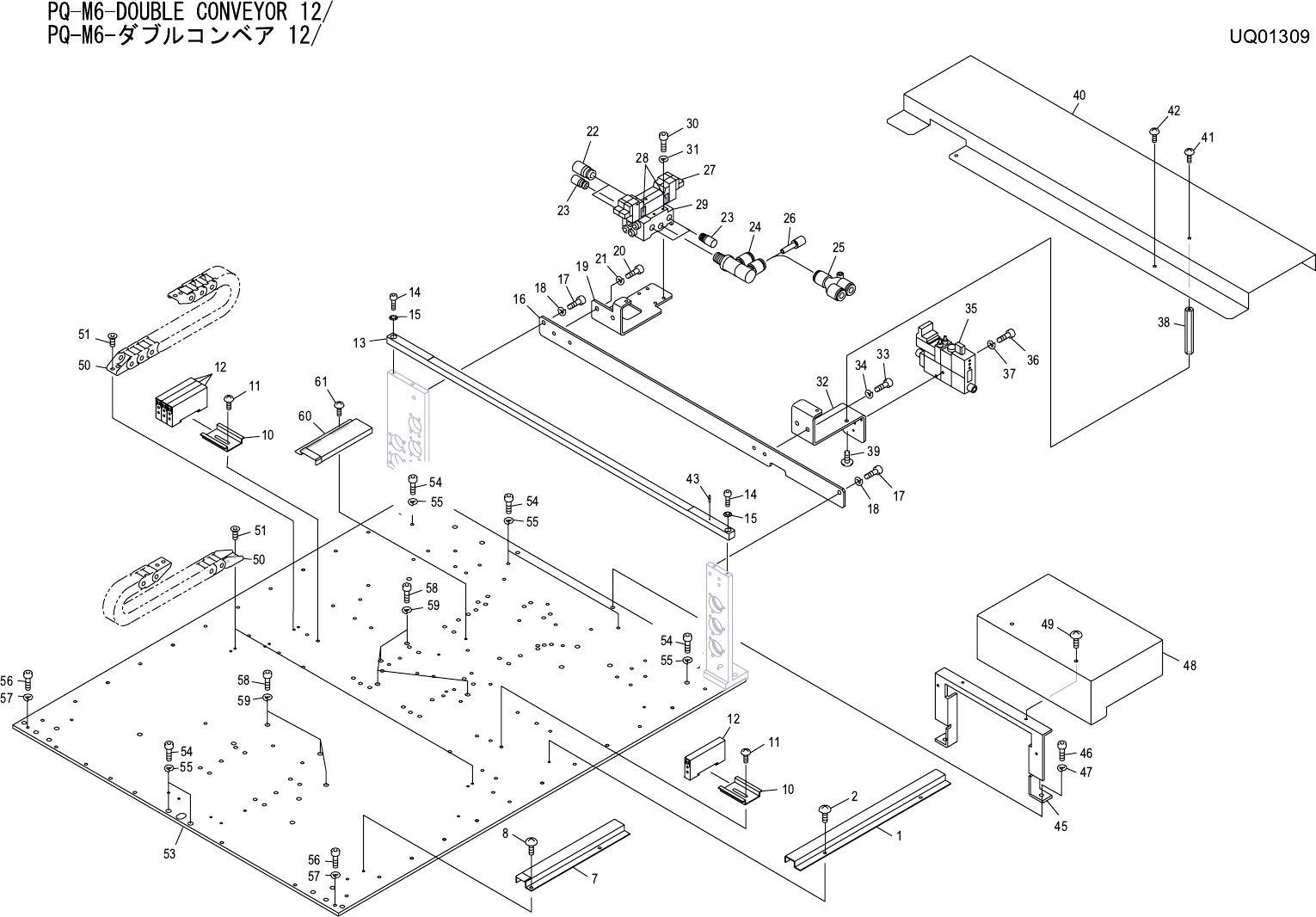

PQ-M6-DOUBLE CONVEYOR 12/
PQ-M6-ダブルコンベア 12/
UQ01309
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB00891 1 DUCT, WIRING ダクト 配線 FE
2 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
7 PB02041 1 DUCT, WIRING ダクト 配線 FE
8 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
10 PZ07630 2 RAIL レール OT
11 K5206A 4 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X004 ﾕﾆｸﾛﾒｯｷ FE
12 A1068D 4 AMPLIFIER, SENSOR アンプ センサ HPX-NT4 OT
13 PM01595 1 PLATE, REFERENCE プレート 基準 FE
14 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 PB21110 1 BKT, SOL ＢＫＴ ＳＯＬ FE
17 H5299A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
18 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
19 PB21130 1 BKT MANIFOLD ＢＫＴ マニホールド FE
20 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
21 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
22 S1056A 2 SILENCER サイレンサ AN101-01 OT
23 A3034A 3 PLUG 埋栓 PT1/8 OT
24 Y3120A 1 UNION, ELBOW ユニオン エルボ KQ2VD08-01S OT
25 K50766 1 CONNECTOR コネクタ KQ2U06-08 OT
26 H3145M 1 PLUG プラグ KQ2P-08 OT Note.1
27 H1337K 2 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
28 PX02870 2 NAMEPLATE, SOL 銘板 ＳＯＬ PL
29 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
30 H5295A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X035 FE
31 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
32 PB21120 1 BKT ＢＫＴ FE
33 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
34 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
35 DLPQ -2 VALVE UNIT バルブユニット VJPB-060606-D24L-W OT Note.2
36 H5283T -2 BOLT, HEX SOCKET ボルト 六角穴 M03X045 FE Note.2
37 W1021A -2 WASHER, LOCK ワッシャ スプリング 3M/M FE Note.2
38 PM04520 1 STAND スタンド FE
39 K5209A 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
40 PB16641 1 COVER カバー FE
41 K5209A 1 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X008 ﾕﾆｸﾛﾒｯｷ FE
42 K5207A 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X005 ﾕﾆｸﾛﾒｯｷ FE
43 PJ00300 1 PIN ピン PL
420
PQ-M6-DOUBLE CONVEYOR 12/
PQ-M6-ダブルコンベア 12/
UQ01309
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
45 PB13991 1 BKT ＢＫＴ FE
46 H5297A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008 FE
47 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
48 PB14011 1 COVER カバー FE
49 K5171L 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 FE
50 K41620 3 FIEXIBLE TRACK ケーブルベア 07.10-018-0-17-060.10.12 OT
51 K5357M 12 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
53 PM29067 1 PLATE, BASE プレート ベース AL
54 H5322A 6 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
55 W1024A 6 WASHER, LOCK ワッシャ スプリング 6M/M FE
56 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
57 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
58 H5299A 7 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
59 W1023A 7 WASHER, LOCK ワッシャ スプリング 5M/M FE
60 PB30070 1 DUCT, WIRING ダクト 配線 FE
61 K51721 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005 ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
Note.1：Unnecessary when using vacuum back-up.
：バキュームバックアップ時不要。
Note.2：Necessary when using vacuum back-up.
：バキュームバックアップ時必要。
421
