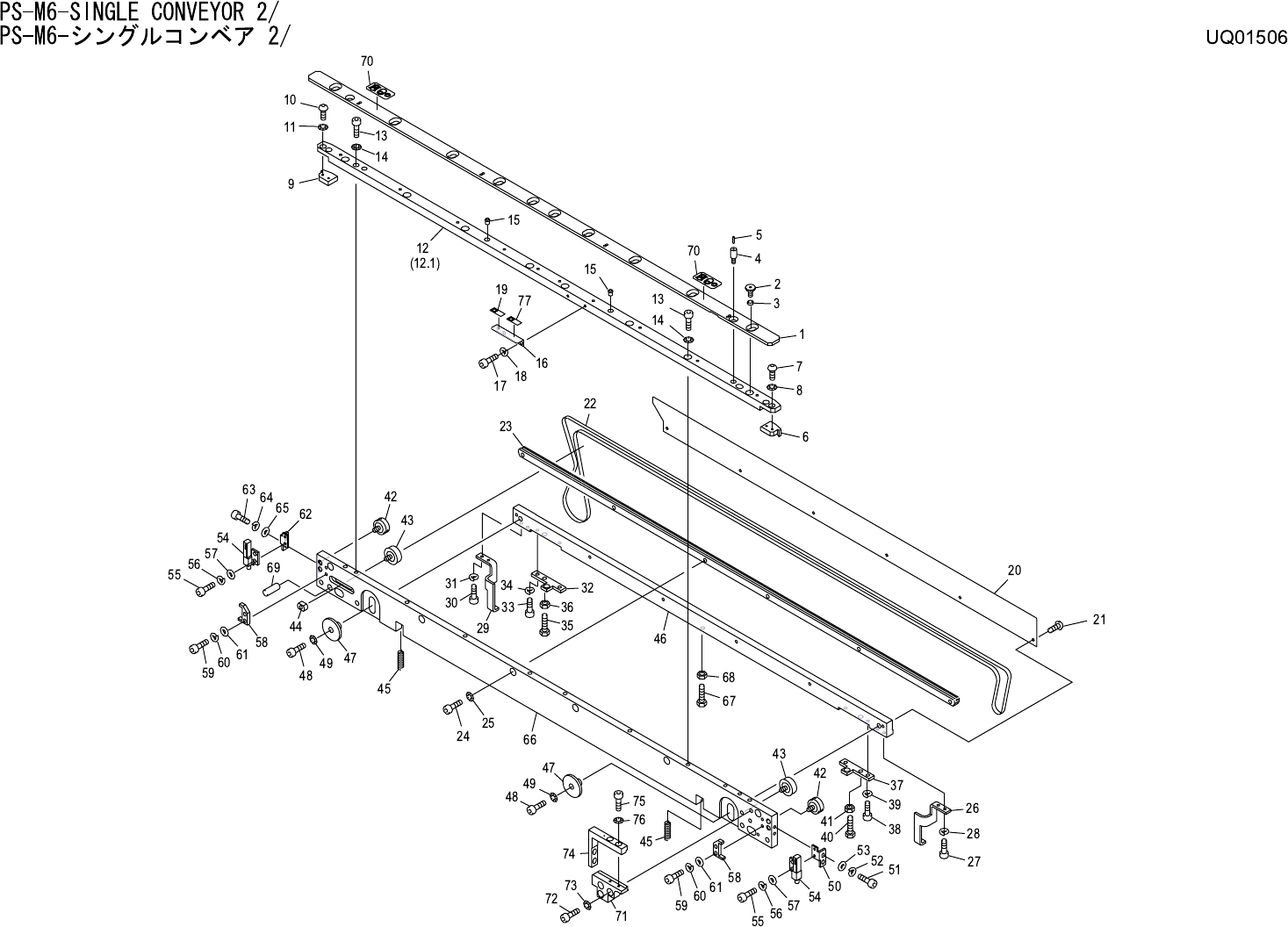

PS-M6-SINGLE CONVEYOR 2/ PS-M6- シングルコンベア 2/ UQ01506 No. Drg.No. & Code No. QTY Description Rating Materials Remark 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PM01575 1 PLATE, RETAINING プレート オサエ FE 2 PM01722 10 BOLT ボルト FE 3…
467
PS-M6-SINGLE CONVEYOR 2/
PS-M6-シングルコンベア 2/
UQ01506
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM01575 1 PLATE, RETAINING プレート オサエ FE
2 PM01722 10 BOLT ボルト FE
3 PM03470 10 COLLAR カラー FE
4 PM23701 2 PIN, REFERENCE ピン 基準 FE
5 PJ00300 2 PIN ピン PL
6 PM01952 1 GUIDE ガイド FE
7 K5255H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE
8 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
9 PM01961 1 GUIDE ガイド FE
10 K5255H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X005 FE
11 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
12 PM11175 1 RAIL レール FE
12.1 PM41891 1 RAIL レール FE OPTION
13 H5288A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
14 W1011A 8 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
15 H3170B 4 PLUNGER, BALL プランジャ ボール SBP-4 OT
16 PB11920 1 BKT ＢＫＴ FE
17 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
18 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 PX03050 1 SEAL, BAR CODE シール バーコード PL
20 PM01601 1 PLATE, CLAMPING プレート クランプ FE
21 K5255A 6 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
22 XB01110 1 CONVEYOR, BELT コンベア ベルト OT L=1510mm
23 PM11191 1 GUIDE, BELT ガイド ベルト AL
24 H5287A 6 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
25 W1011A 6 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
26 PB18160 1 HOOK フック FE
27 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
28 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
29 PB18150 1 HOOK フック FE
30 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
31 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 PM12151 1 PLATE
プレート FE
33 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
34 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
35 PM52670 1 BOLT ボルト FE
36 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 OT
37 PM12141 1 PLATE プレート FE
468
PS-M6-SINGLE CONVEYOR 2/
PS-M6-シングルコンベア 2/
UQ01506
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
38 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
39 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
40 PM52670 1 BOLT ボルト FE
41 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 OT
42 ADBPP8011 2 PULLEY プーリ OT
43 AA93101 2 PULLEY プーリ OT
44 N1122A 1 NUT, SQUARE ナット 四角 M4 P=0.7 FE
45 PZ14450 2 SPRING スプリング FE
46 PM12166 1 PLATE, GUIDE プレート ガイド FE
47 PM01751 2 GUIDE ガイド FE
48 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
49 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
50 PM21010 1 BKT, SENSOR ＢＫＴ センサ FE
51 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
52 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
53 W1041F 2 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
54 XS01453 1 SENSOR, FIBER センサ ファイバ HPF-S333-D OT
55 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
56 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
57 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
58 PM21052 2 BLOCK, LOCATING ブロック 位置決め FE
59 H5275A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
60 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
61 W1041F 4 WASHER, FLAT ワッシャ 平 Jｶﾞﾀﾋﾗｻﾞｶﾞﾈ 3ﾟX6 FE
62 PM21020 1 BKT, SENSOR ＢＫＴ センサ FE
63 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
64 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
65 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
66 PM47411 1 PLATE プレート FE
67 PM52670 1 BOLT ボルト
FE
68 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 OT
69 H2095Y 1 PIN, PARALLEL ピン 平行 6ﾟX12 Bｼｭ FE
70 PZ14130 2 SEAL シール PL
71 PM18273 1 BKT ＢＫＴ FE
72 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
73 W1011A 2 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
74 PM18262 1 BKT, SENSOR ＢＫＴ センサ FE
75 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
