PTS-NXT-03JE_ - 第497页
481
PS-M6-SINGLE CONVEYOR 5/
PS-M6-シングルコンベア 5/
UQ01506
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00530 2 BKT SENSOR ＢＫＴ センサ FE
2 K5255T 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X006 FE
3 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 PP00680 2 RETAINER, WIRING オサエ ハイセン FE
5 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
6 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
7 PP00690 2 RETAINER, WIRING オサエ ハイセン FE
8 K5255A 4 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X004 FE
9 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
16 PG00630 1 STOPPER ストッパ PL
17 H5276A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
18 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
19 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
20 PPT0460 1 COLLAR カラ－ FE
21 PM24437 1 BKT ＢＫＴ FE
22 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
23 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
24 XG00140 2 GUIDE, RAIL ガイド レ－ル 1SRS9MQZSS1+75LHM-Ⅱ OT
25 H5274A 16 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
26 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
27 PB02690 1 BKT ＢＫＴ FE
28 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
29 K41622 1 FIEXIBLE TRACK ケーブルベア 07.10-018-0-19-160.10.12 OT
30 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
31 PM24426 1 BKT ＢＫＴ FE
32 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
33 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
34 AA93101 1 PULLEY プーリ OT
35 PM29037 1 BKT SLIDE ＢＫＴ スライド FE
36 S40288 1 SENSOR センサ EX-19A-PN-R OT
37 K5175T 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02X005(0ﾊ
ﾞ
ﾝ1ｼｭ)SUS FE
480
481

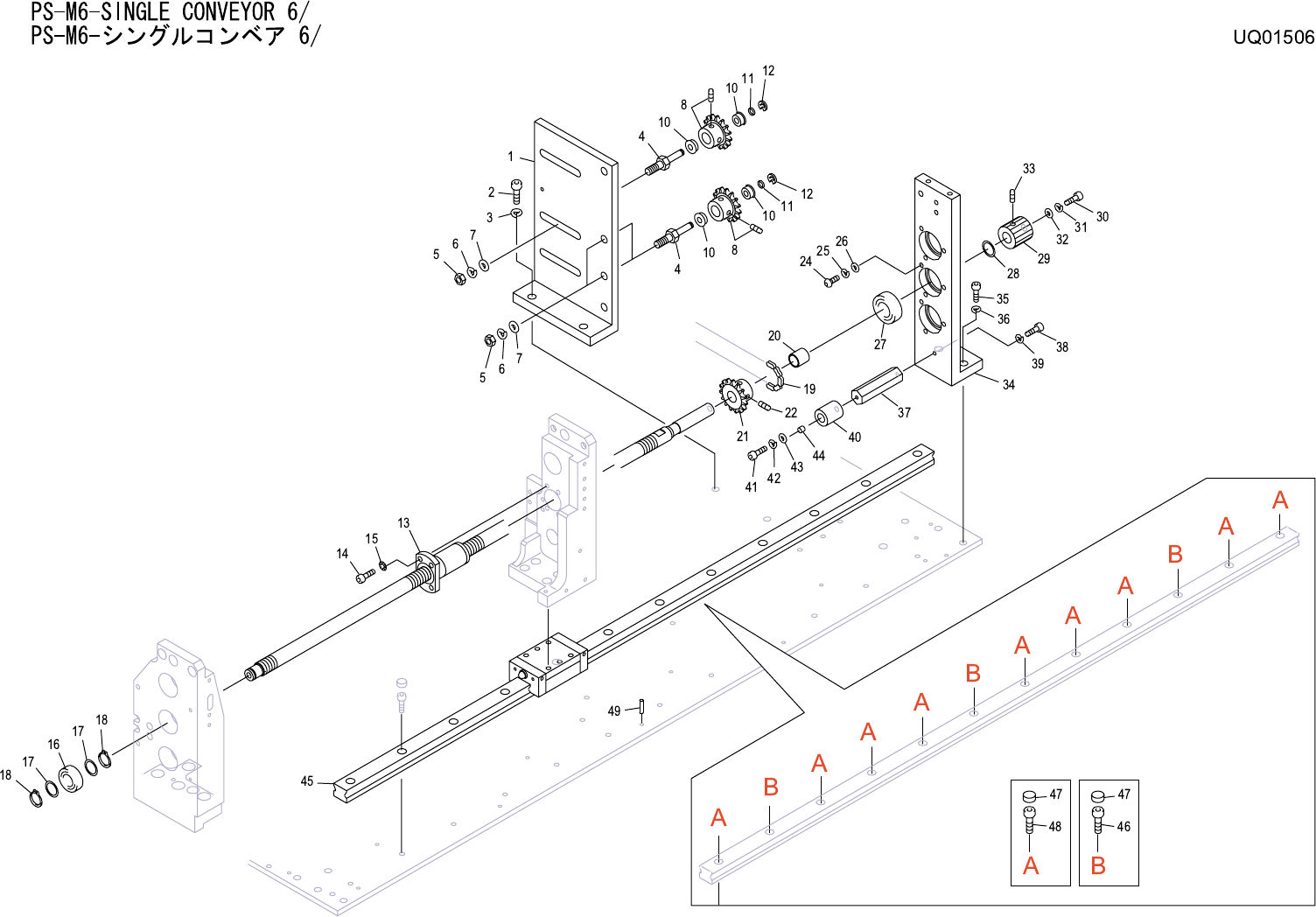

PS-M6-SINGLE CONVEYOR 6/
PS-M6-シングルコンベア 6/
UQ01506
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM09922 1 BKT ＢＫＴ FE
2 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
3 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
4 PM01660 3 SHAFT シャフト FE
5 N1086A 3 NUT, HEX ナット 六角 M 6 P=1.0 3ｼｭ FE
6 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
7 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
8 S3034A 3 SPROCKET スプロケット RS25-13T 2ｶﾞﾀ OT
10 H4445A 6 BEARING, MINIATURE ベアリング ミニチュア DDLF-1050ZZ OT
11 GVC0350 3 COLLAR カラ－ FE
12 S1022A 3 CIR-CLIP サークリップ ST-EW- 4 FE
13 XN00220 1 SCREW ネジ R-MST12053Y OT
14 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
15 W1011A 4 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
16 H4202Z 1 BEARING ベアリング 6900ZZ 0T
17 W10049 2 WASHER ワッシャ LRB10-1.0 FE
18 S1031A 2 CIR-CLIP サークリップ STW 10 FE
19 T2026K 1 CHAIN チェーン RS25NP 192ﾘﾝｸ OT
20 PM29231 1 COLLAR カラ－ FE
21 PZ00940 1 SPROCKET スプロケット RS251B13T10 OT
22 N4026A 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
24 K5257A 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M04X008 FE
25 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
26 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
27 H4175A 1 BEARING ベアリング 6000ZZ OT
28 W1088B 1 WASHER ワッシャ WSSB13-10-3 FE
29 PZ11470 1 PULLEY プ－リ P22-3GT-9-33 OT
30 H5300A 1 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
31 W1023A 1 WASHER, LOCK ワッシャ スプリング 5M/M FE
32 W1044A 1 WASHER, FLAT ワッシャ 平
4W- 5 FE
33 N4026A 1 SCREW, HEX SOCKET SET ネジ 六角穴止め M04X004 ｸﾎﾞﾐｻｷ FE
34 PM29123 1 BKT ＢＫＴ FE
35 H5322A 2 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
36 W1024A 2 WASHER, LOCK ワッシャ スプリング 6M/M FE
37 PM27611 1 BKT、STOPPER ＢＫＴ ストッパ FE
38 H5278A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
39 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
40 PG00111 1 STOPPER ストッパ PL
482
