PTS-NXT-03JE_ - 第517页
501
PS-M6-SINGLE CONVEYOR 11/
PS-M6-シングルコンベア 11/
UQ01506
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 Y3120A 1 UNION, ELBOW ユニオン エルボ KQ2VD08-01S OT
2 K50766 0(1) CONNECTOR コネクタ KQ2U06-08 OT Note.1
3 H3145M 1(0) PLUG プラグ KQ2P-08 OT Note.1
4 S1056A 2 SILENCER サイレンサ AN101-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1337K 2 VALVE, SOL バルブ ＳＯＬ SY3240-5LOZ OT
7 K5340Y 2 CONTROLLER, SPEED コントローラ スピード AS2001F-06(ｼﾛ)OT
8 K5342D 1 CONTROLLER, SPEED コントローラ スピード AS2201F-01-06S(ｼﾛ)OT
9 Y3121N 1 UNION, ELBOW ユニオン エルボ KQ2VS06-01S OT
10 XS01600 1 CYLINDER AIR シリンダ エア－ SPC2-40-40-C-LZ3 OT
11 H3127C 0(1) PLUG プラグ PP6 OT Note.1
13 Y3021G 1 UNION ユニオン PC6-M6 OT
14 K20075 3(0) CAP キャップ KQ2C06-00 OT Note.1
15 A3034A 3 PLUG 埋栓 PT1/8 OT
16 H3145L 2 PLUG プラグ KQ2P-06 OT
17 H3243B 1 COVER, BLIND 蓋 盲 SY3000-26-9A OT
18 H3079H 1 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
25 PZ06710 1 TUBE チュ－ブ TU0604B L=700 OT
26 PZ12720 1 TUBE チュ－ブ TU0604B L=750 OT
27 PZ12690 1 TUBE チュ－ブ TU0604B L=40 OT
28 PZ12700 1 TUBE チュ－ブ TU0604B L=45 OT
32 PZ12710 1 TUBE チュ－
ブ
TU0604B L=1150 OT
Note 1:The number in parentheses represents the quantity requred shen using vacuum back-up pins.
:( )内の数は吸着バックアップピンオプション使用時の数です。
500
501

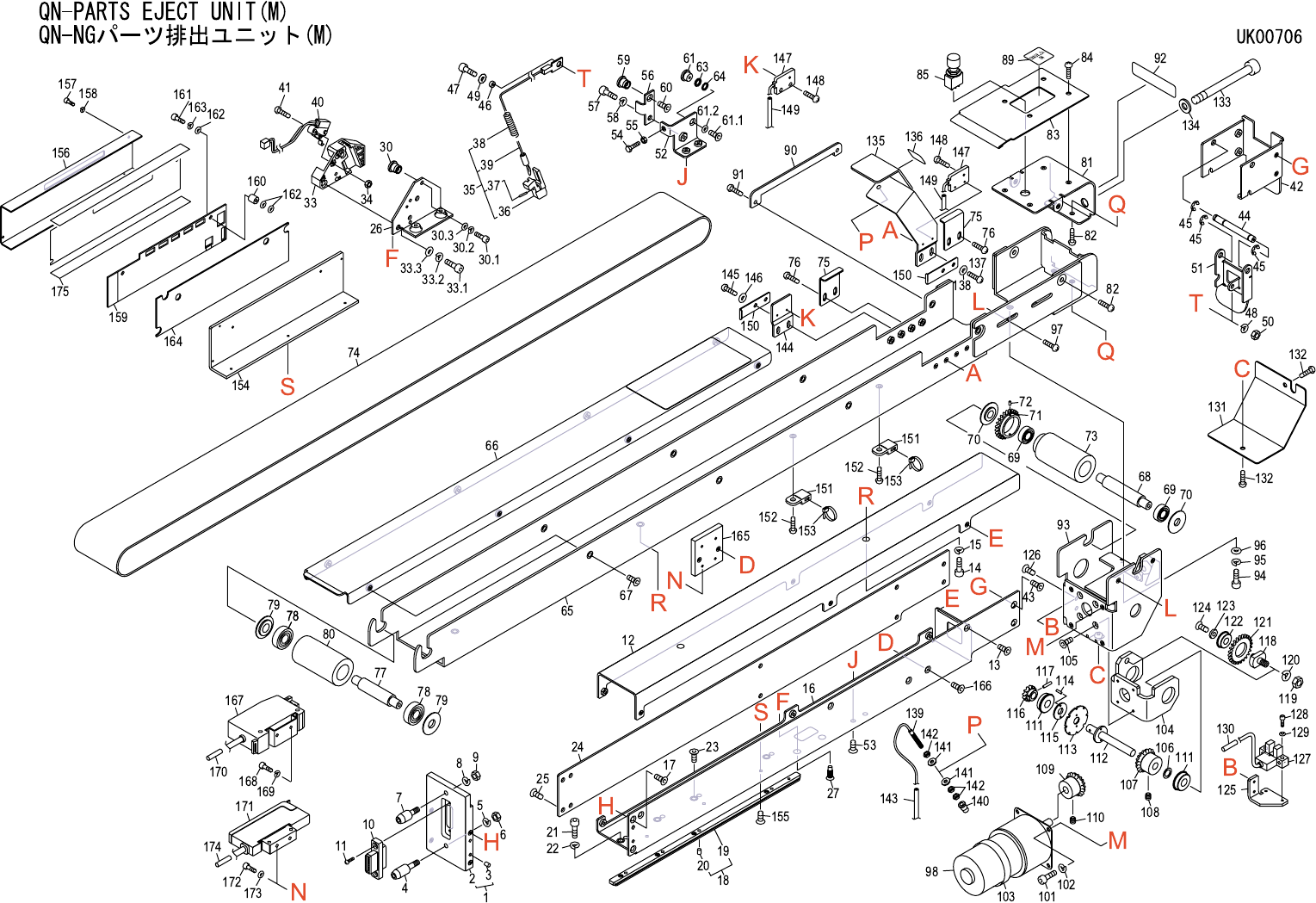

QN-PARTS EJECT UNIT(M)
QN-NGパーツ排出ユニット(M)
UK00706
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA98201 1 BLOCK ブロック OT
2 PM35121 1 BLOCK ブロック FE
3 PZ02350 2 PIN, LOCATING ピン 位置決め OT
4 PM35780 1 PIN ピン FE
5 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
6 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
7 PM35771 1 PIN ピン FE
8 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 N1080A 1 NUT, HEX ナット 六角 M 4 P=0.7 FE
10 RH04750 1 HARNESS ハーネス OT
11 K51757 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X006 ｽﾃﾝﾚｽ FE
12 PB21233 1 BKT ＢＫＴ FE
13 K5357M 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
14 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
15 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
16 PB20226 1 BODY 本体 FE
17 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
18 AA00506 1 GUIDE ガイド OT
19 PM03806 1 GUIDE ガイド FE
20 PZ02350 4 PIN, LOCATING ピン 位置決め FE
21 H5273A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
22 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 K5357G 3 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X004 FE
24 PB20241 1 COVER, SIDE カバー サイド FE
25 K5357M 10 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M03X006 FE
26 PB32570 1 BKT ＢＫＴ FE
27 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
30 PM03542 1 PIN ピン FE
30.1 H5274A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X006 1ﾊｺ500ｹ FE
30.2 W1021A 1 WASHER, LOCK ワッシャ スプリング 3M/M 1ﾊｺ
30000ｹｲﾘ ﾊｺｶﾞｲ FE
30.3 W1040A 1 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
33 PH00544 1 BKT, CLAMP ＢＫＴ クランプ PL
33.1 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 1ﾊｺ500ｹ FE
33.2 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M 1ﾊｺ15000ｹｲﾘ ﾊｺｶﾞｲ FE
33.3 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
34 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 1ﾊｺ1000ｹｲﾘ ﾊｺｶﾞｲ FE
35 AA98303 1 CLAMPER クランパ OT
36 PM56374 1 CLAMPER クランパ OT
502
