TA-TRAY PALLET
TA-トレイパレット
AA90005
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB14152 1 BKT ＢＫＴ FE
2 K5169T 6 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ｽﾃﾝﾚｽ)FE
3 PJ03610 1 RAIL レ－ル PL
4 K51727 5 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
5 W1020B 5 WASHER, LOCK ワッシャ スプリング 2M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
6 N1074A 5 NUT, HEX ナット 六角 M 2(SUS) FE
7 PJ03620 1 RAIL レ－ル PL
8 K51727 6 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
9 W1020B 6 WASHER, LOCK ワッシャ スプリング 2M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
10 N1074A 6 NUT, HEX ナット 六角 M 2(SUS) FE
11 PM24692 2 V BLOCK V ヤゲン Ｖ FE
12 H5268Y 4 BOLT, HEX SOCKET ボルト 六角穴 M02.5X012 FE
13 W1020K 4 WASHER, LOCK ワッシャ スプリング 2.5M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
14 W1039K 4 WASHER, FLAT ワッシャ 平 2.5M/M(ｽﾃﾝﾚｽ)FE
15 PM37450 1 V BLOCK V ヤゲン Ｖ FE
16 K5173Z 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X007(0ﾊﾞﾝ 1ｼｭ)ｽﾃﾝﾚｽ FE
17 W1020B 2 WASHER, LOCK ワッシャ スプリング 2M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
18 N1074A 2 NUT, HEX ナット 六角 M 2(SUS) FE
19 PM37510 1 KNOB ツマミ FE
20 H5268S 1 BOLT, HEX SOCKET ボルト 六角穴
M02.5X005 ｽﾃﾝﾚｽ FE
21 W1020K 1 WASHER, LOCK ワッシャ スプリング 2.5M/M ﾕﾆｸﾛﾒｯｷ(ｼﾛ)FE
22 PM37521 1 BLOCK LOCATING ブロック イチギメ AL
23 K5169S 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X008 ｽﾃﾝﾚｽ FE
24 PM37712 1 BKT ＢＫＴ FE
25 PM37722 1 BKT ＢＫＴ FE
26 PX01561 2 SEAL, BAR CODE シ－ル バ－コ－ド OT
27 PX01571 2 SEAL, BAR CODE シ－ル バ－コ－ド OT
28 PX01930 1 NAMEPLATE メイバン PL
29 PX01940 1 NAMEPLATE メイバン PL
30 PZ08622 2 SHEET シ－ト OT
31 PZ10600 1 SEAL シ－ル PL
32 PZ10610 1 SEAL シ－ル PL
33 XP00692 1 PALLET パレット OT
590
591

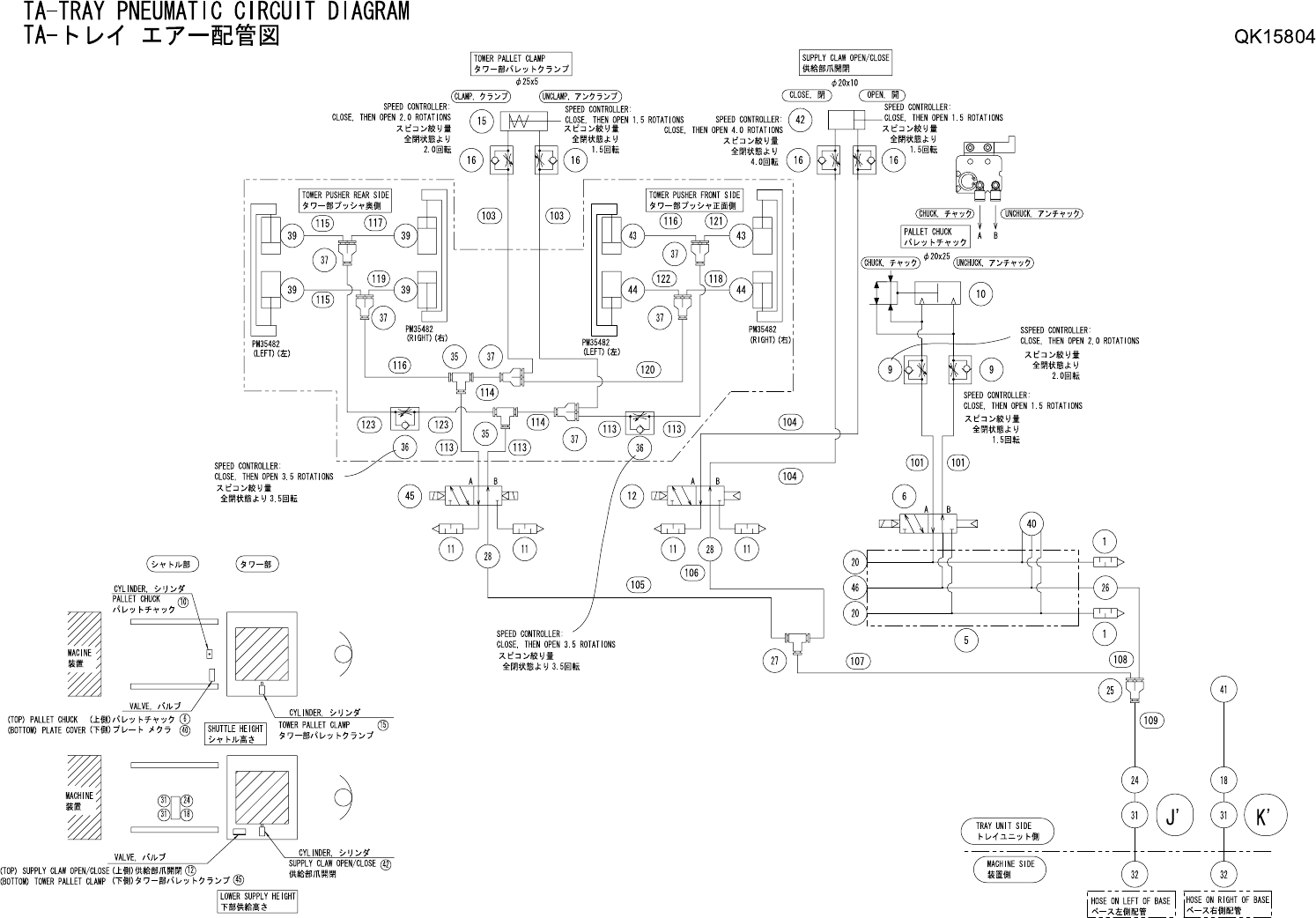

TA-TRAY PNEUMATIC CIRCUIT DIAGRAM
TA-トレイ エアー配管図
QK15804
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 S1056E 2 SILENCER サイレンサ AN103-01 OT
5 M1034R 1 MANIFOLD マニホールド SS5Y3-41-02-C6 OT
6 H1122H 1 VALVE, SOL バルブ ＳＯＬ SY3140-5L0 OT
9 K5337R 2 CONTROLLER, SPEED コントローラ スピード AS1201F-M5-06(ｼﾛ)OT
10 S2198N 1 CYLINDER, AIR シリンダ エアー HLA-20CS-K2H-D OT
11 S1058A 4 SILENCER サイレンサ AN120-M5 OT
12 H1122G 1 VALVE, SOL バルブ ＳＯＬ SY3120-5L0-C4-F2 OT
15 S21075 1 CYLINDER, AIR シリンダ エアー CDQ2B25-5DC-F7BVL OT
16 K5337G 4 CONTROLLER, SPEED コントローラ スピード AS1201F-M5-04 (ｼﾛ)OT
18 Y3080A 1 UNION, ELBOW ユニオン エルボ KQ2L10-02S OT
20 H31450 2 PLUG プラグ 37994 OT
24 Y3079T 1 UNION, ELBOW ユニオン エルボ KQ2L08-02S OT
25 K5586A 1 CONNECTOR コネクタ KQ2U08-00 OT
26 Y30860 1 UNION, HALF ユニオン ハーフ KQ2S08-01S OT
27 Y3071C 1 UNION ユニオン KQ2T06-08 OT
28 Y3086Y 2 UNION, HALF ユニオン ハーフ KQ2S06-M5 OT
31 XP00660 2 PLUG, COUPLER プラグ カプラ MAS-2TP CS29103-1 OT
32 XS01130 2 SOCKET, COUPLER ソケット カプラ MAS-2S CS29103-1 OT
35 Y3069T 2 UNION ユニオン KQ2T04-00 OT
36 K5335W 2 CONTROLLER, SPEED コントローラ スピード AS1001F-04ｼﾛ OT
37 Y30742 6 UNION ユニオン KQ2U04-00 OT
39 A4067T 4 ELBOW エルボ M-5ALHU-4 OT
40 H3243B 1 COVER, BLIND 蓋 盲 SY3000-26-9A OT
41 H3145S 1 PLUG プラグ KQ2P-10 OT
42 S21145 1 CYLINDER, AIR シリンダ エアー CDQSB20-10D-F9BVL OT
43 Y30824 2 UNION, HALF ユニオン ハーフ KQ2H04-M5 OT
44 A4066M 2 ELBOW エルボ KQ2L04-M5 OT
45 H1122L 1 VALVE, SOL バルブ ＳＯＬ SY3220-5LOC4-F2 OT
46 H31450 1 PLUG プラグ 37994 OT
101 PZ08060 2 TUBE チューブ TU0604B L=330 OT
103 PZ08300 2 TUBE
チューブ TU0425B L=900 OT
104 PZ15370 2 TUBE チューブ TU0425B L=865 OT
105 PZ08130 1 TUBE チューブ TU0604B L=110 OT
106 PZ08150 1 TUBE チューブ TU0604B L=75 OT
107 PZ08160 1 TUBE チューブ TU0805B L=60 OT
108 PZ08170 1 TUBE チューブ TU0805B L=200 OT
109 PZ08180 1 TUBE チューブ TU0805B L=500 OT
113 PZ12200 4 TUBE チューブ TU0425B L=50 OT
