602

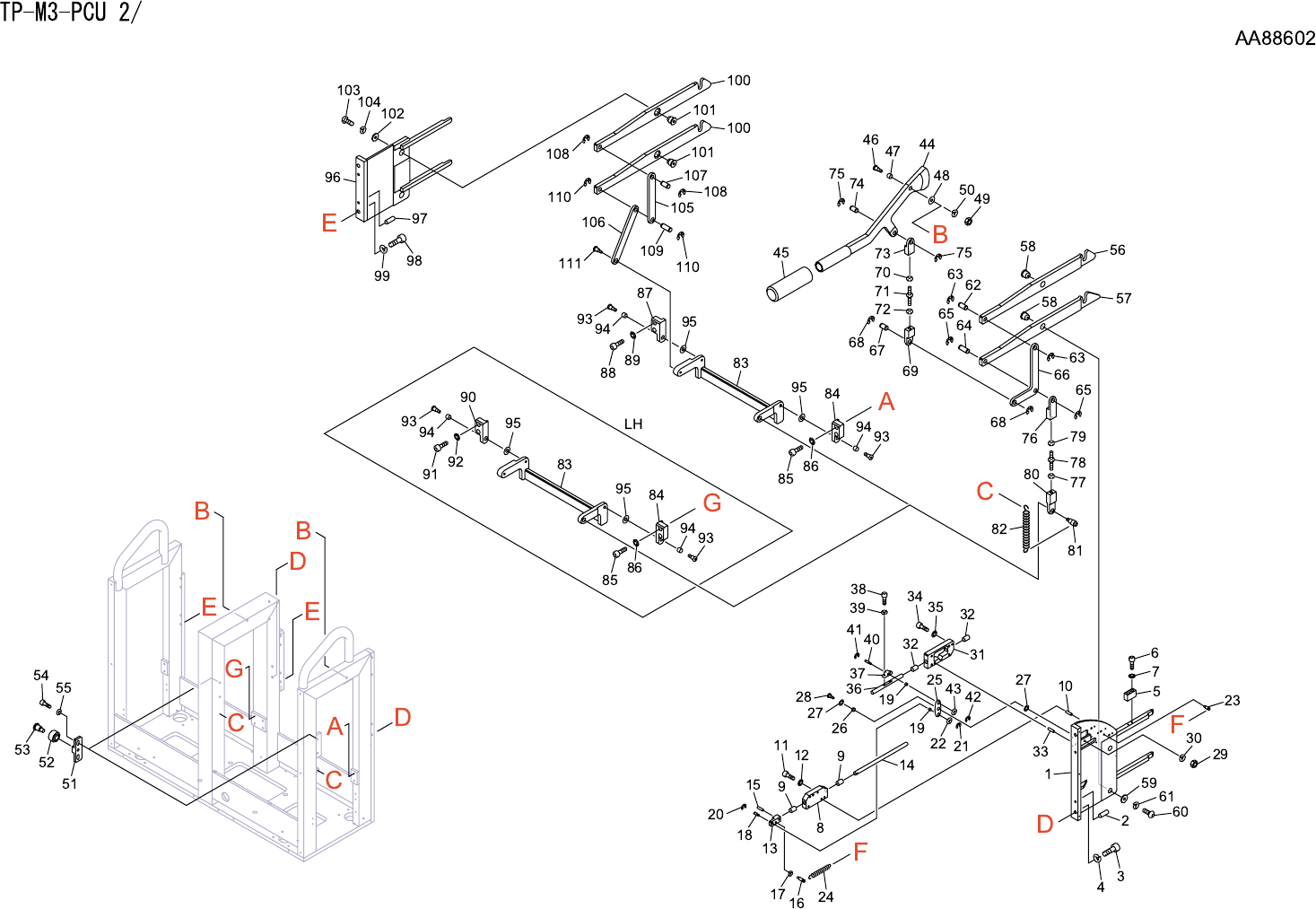

TP-M3-PCU 1/3
AA88602
No. Drg.No. & Code No. QTY Description Rating Materials Remark
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
39 W1025A 1 WASHER, LOCK ワッシャ スプリング 8M/M FE
40 PM21801 1 PLATE プレート FE
41 PM22801 1 PLATE プレート FE
42 H2095G 2 PIN, PARALLEL ピン 平行 8ﾟX15 Bｼｭ OT
43 PM30110 4 SHAFT シャフト FE
44 . 2 SPRING スプリング SWF35-125 OT
45 . 2 SPRING スプリング SWS31-120 OT
46 H5341A 4 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
47 W1025A 4 WASHER, LOCK ワッシャ スプリング 8M/M FE
48 PM22751 4 STOPPER ストッパ FE
49 N1101A 8 NUT, HEX ナット 六角 M16 3ｼﾕ FE
50 W1059A 4 WASHER, FLAT ワッシャ 平 16M/MX3.0X30(1W-16) FE
51 N1092A 4 NUT, HEX ナット 六角 M10 P=1.5 FE
52 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
53 PM21790 2 SHAFT シャフト FE
54 N10731 8 NUT, HEX ナット 六角 M12 3ｼｭ P=1.75 FE
55 N1089A 2 NUT, HEX ナット 六角 M 8 P=1.25 FE
56 W1025A 2 WASHER, LOCK ワッシャ スプリング 8M/M FE
57 PM38132 1 FRAME フレーム FE
58 . 2 CASTER, UNIVERSAL キャスタ 自在 No.307S OT
59 N1095A 4 NUT, HEX ナット 六角 M12 P=1.25 3ｼｭ FE
60 PB13790 2 BKT ＢＫＴ FE
61 H5287A 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008 ｾﾞﾝﾈｼﾞ FE
62 W1022A 8 WASHER, LOCK ワッシャ スプリング 4M/M FE
63 . 2 ROLLER ローラ BRV-40 OT
64 . 2 ROLLER ローラ BRVV-40 OT
65 PM22900 2 PIN ピン FE
66 S1031A 4 CIR-CLIP サークリップ STW 10 FE
67 PX01950 1 NAMEPLATE 銘板 PL
68 PB31412 4 BKT ＢＫＴ
FE
69 H5367A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X060 FE
70 N1092A 4 NUT, HEX ナット 六角 M10 P=1.5 FE
71 W1026A 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
10M/M FE
