- 12 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E1031-717-000 MTC DOOR

ＭＴＣドア

1

2

#01

E2422-723-000 MTC DOOR

ＭＴＣドア

1

3 E1504-716-000 DOOR HANDLE

ドアハンドル

1

4 E1524-716-000 DOOR CUSHION

ドアクッション

4

5 E1063-717-000 DOOR COVER Z

ドアカバー（Ｚ）

1

6 SM-0041201-SA SCREW M4X0.7 L=12

トラス小ねじＭ４Ｘ０．７Ｌ＝１２

6

7 NM-3040510-SL FLANGE NUT

フランジ付きナット

6

8 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

9

#01

E2423-723-000 MTC DOOR SW KEY BR

ＭＴＣドアＳＷキーＢＲ

1

10

#01

HA-0045500-30 SWITCH

ドアスイッチ操作キー

1

11

#01

SL-6040842-TN SCREW M4 L=8

座金付き六角穴ボルト

2

12

#01

WP-0430800-SC WASHER M4

平座金小形丸Ｍ４

2

13

#01

SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

14

#01

E2421-723-000 MTC DOOR SAFETY SWBR

ＭＴＣドアセーフティＳＷＢＲ

1

15

#01

E9059-723-0A0 DOOR OPEN SW ASM. (CE)

ドアオープンＳＷ組（ＣＥ）

1

16

#01

SL-4043091-SC SCREW M4 L=30

座金付きなべ小ねじＭ４Ｌ＝３０

2

17

#01

SL-6040892-TN BOLT

座金付き六角穴ボルト

2

18 E2002-723-000 SIDE COVER R

サイドカバーＲ

1

19 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

5

20 E2003-723-000 SIDE COVER L

サイドカバーＬ

1

21 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

7

22 E2004-723-000 TOP COVER

トップカバー

1

23 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

6

24 E2005-723-0A0 X COVER ASM.

Ｘカバー組

1

25

#01

E2005-723-AA0 X COVER ASM. (CE)

Ｘカバー組（ＣＥ）

1

26 E2005-723-000 X COVER

Ｘカバー

(1)

27 E1043-717-000 X COVER RAIL L

ＸカバーレールＬ

(1)

28

#01

E2419-723-000 X COVER RAIL L (CE)

ＸカバーレールＬ（ＣＥ）

(1)

29 NM-3034000-SF FLANGE NUT

フランジナットＭ３

(3)

30 E1044-717-000 X COVER RAIL R

ＸカバーレールＲ

(1)

31

#01

E2418-723-000 X COVER RAIL R (CE)

ＸカバーレールＲ（ＣＥ）

(1)

32 NM-3034000-SF FLANGE NUT

フランジナットＭ３

(3)

33

#01

E9057-723-0A0 COVER OPEN SW ASM. (CE)

カバーオープンＳＷ組（ＣＥ）

(1)

34

#01

SL-4043091-SC SCREW M4 L=30

座金付きなべ小ねじＭ４Ｌ＝３０

(2)

35 E2006-723-0A0 X DOOR ASM.

Ｘドア組

(1)

36

#01

E2006-723-AA0 X DOOR ASM. (CE)

Ｘドア組（ＣＥ）

(1)

37 E2006-723-000 X DOOR

Ｘドア

(1)

38 E2007-723-000 X DOOR BR

ＸドアＢＲ

(1)

39

#01

E2417-723-000 X DOOR BR L

ＸドアＢＲ（Ｌ）

(1)

40 SM-0041201-SA SCREW M4X0.7 L=12

トラス小ねじＭ４Ｘ０．７Ｌ＝１２

(2)

41 NM-3040510-SL FLANGE NUT

フランジ付きナット

(2)

42 SB-1040005-00 ROLLING SHAFT HOLDER

ころがり軸受

(2)

43 E4560-531-000 PM LINK SC(B)H

ＰＭリンクＳＣ（Ｂ）Ｈ

(2)

44 E2007-723-000 X DOOR BR

ＸドアＢＲ

(1)

45

#01

E2416-723-000 X DOOR BR R

ＸドアＢＲ（Ｒ）

(1)

46 SM-0041201-SA SCREW M4X0.7 L=12

トラス小ねじＭ４Ｘ０．７Ｌ＝１２

(2)

47 NM-3040510-SL FLANGE NUT

フランジ付きナット

(2)

48 SB-1040005-00 ROLLING SHAFT HOLDER

ころがり軸受

(2)

49 E4560-531-000 PM LINK SC(B)H

ＰＭリンクＳＣ（Ｂ）Ｈ

(1)

50 E1045-717-000 X COVER LOCK SCREW

ＸカバーロックＳＣ

(1)

51 E1046-717-000 X COVER HANDLE

Ｘカバーハンドル

(1)

52 SM-0041001-SC SCREW M4 L=10

トラスねじＭ４Ｌ＝１０

(2)

53 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(6)

54 E2008-723-000 SV COVER

ＳＶカバー

(1)

55 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(2)

56 E2009-723-000 X SIDE COVER

Ｘサイドカバー

(1)

57 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(2)

58 E2010-723-000 X FRONT COVER

Ｘフロントカバー

(1)

59 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(4)

60 E2011-723-000 Y COVER

Ｙカバー

(1)

61 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(4)

62 E2012-723-000 Y SIDE COVER

Ｙサイドカバー

(1)

63 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

(2)

64 E1572-726-000 TRAY CLAMP SHEET

トレイクランプシート

(1)

65 E1524-716-000 DOOR CUSHION

ドアクッション

(2)

66

#01

E2420-723-000 X SAFETY SW STAY

ＸセーフティＳＷステー

(1)

67

#01

HA-0045500-20 SWITCH

ドアスイッチ操作キー

(1)

68

#01

SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

(2)

69

#01

SL-6040892-TN BOLT

座金付き六角穴ボルト

(2)

70 E2013-723-000 Y SIDE COVER L

ＹサイドカバーＬ

1

71 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

72 E1037-717-000 TRANSMISSION COVER L

電装カバーＬ

1

73 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

5

74 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

6

75 E2014-723-000 TRANSMISSION COVER F

電装カバーＦ

1

76 SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

6

77 E2057-723-000 S CONNECTOR COVER

Ｓコネクタカバー

1

78

#01

E2429-723-000 S CONNECTOR COVER

Ｓコネクタカバー

1

79 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

80

#01

E2411-723-000 BREAKER COVER B

ブレーカカバーＢ

1

81

#01

SM-0040601-SC SCREW M4X0.7 L=6

トラス小ねじＭ４Ｘ０．７Ｌ＝６

2

82 E2061-723-000 TRANSMISSION COVER R

電装カバーＲ

1

83 HX-0022300-00 ADJUSTABLE BUSH

自在ブッシュ

0.11

- 13 -

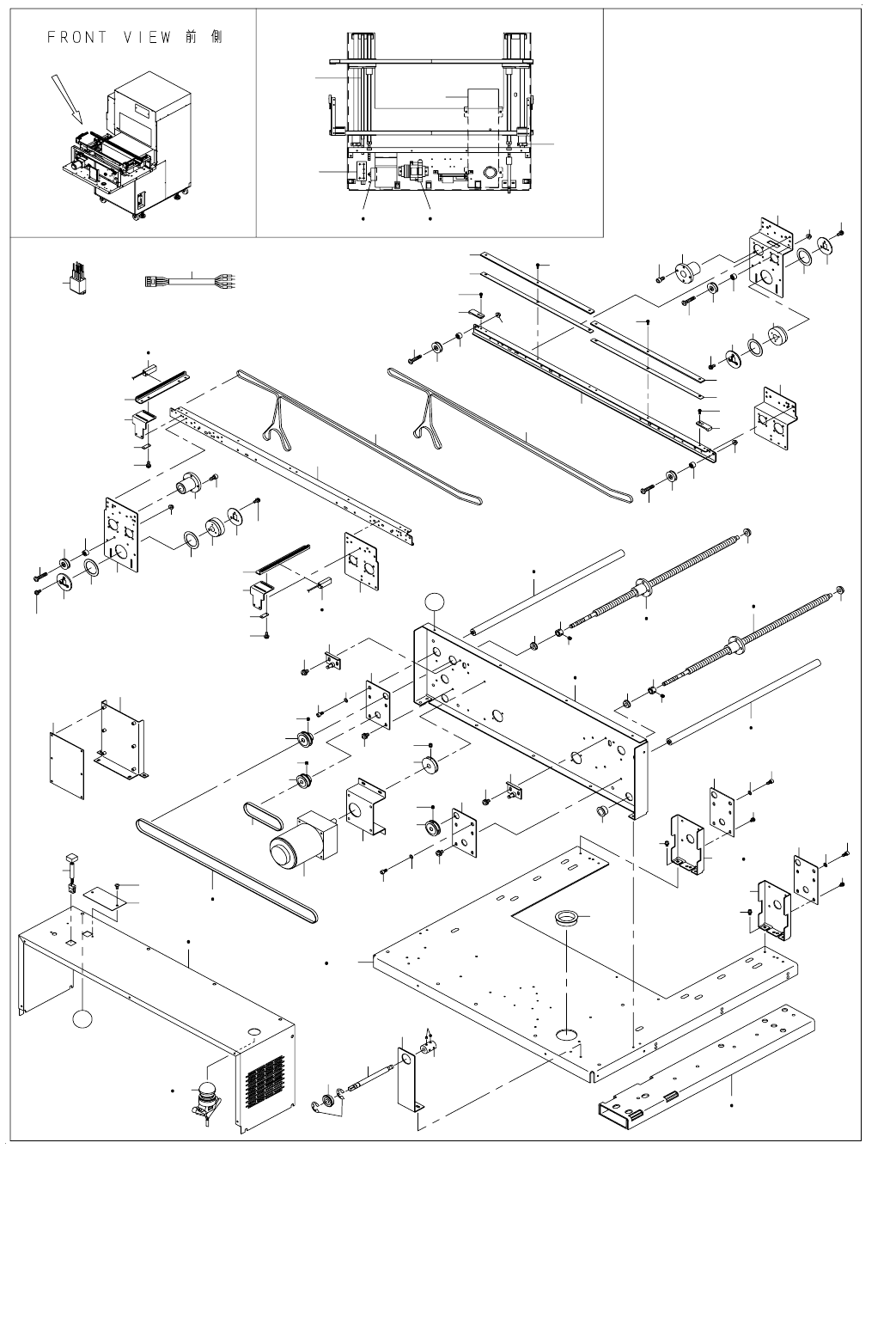

7. CONVEYER UNIT

コンベアユニット

10

2

9

7

8

1

13

12

19

3

4

5

6

11

14

15

16 17 18

20

27

32

40

41

42

41

44

43

45

44

45

43

46

48

47

49

52

53

52

53

51

50

56

57

55

54

56

55

54

57

58

59

60

61

62

63

64

67

68

71

72

73

76

75

69

70

78

79

81

80

83

82

86

88

87

90

87

90

89

93

91

94

92

59

91

94

91

94

74

96

97

25

95

26

33

69

70

75

50

51

39

93

A

88

84

85

75

21

22

75

34

35

23

24

34

38

36

21

22

38

37

38

36

38

37

23

24

35

34

28

29

76

35

34

94

93

91

92

93

65

66

31

35

76

31

30

77

- 14 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

#02....FOR EX SIZE ＥＸサイズ用

#03....FOR ST ＳＴ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E8611-723-0A0 CONVEYOR CN CIRCUIT BOARD ASM.

コンベアＣＮ基板組

1

2 E9131-723-0A0 C MOTOR CABLE ASM.

Ｃモータ束線組

1

3 E9125-723-0A0 CONVEYOR CARRY-IN CABLE ASM.

コンベア搬入センサ組

1

4

#01

E9125-723-AA0 CARRY-IN CABLE ASM. (CE)

コンベア搬入センサ組（ＣＥ）

1

5 E9126-723-0A0 CONVEYOR CARRY-OUT CABLE ASM.

コンベア搬出センサ組

1

6

#01

E9126-723-AA0 CARRY-OUT CABLE ASM. (CE)

コンベア搬出センサ組（ＣＥ）

1

7 E9127-723-0A0 EMERGENCY STOP SW ASM.

コンベア非常停止ＳＷ組

1

8

#01

E9035-723-AA0 POWER SOURCE CABLE 2 ASM.

ＳＣＰ信号用電源束線２組

1

9 E9128-723-0A0 CONVEYOR RESET SW ASM.

コンベアリセットＳＷ組

1

10 E9130-723-0A0 CONVEYOR CONTROL CABLE ASM.

コンベア制動束線組

1

11 E2223-723-000 C BELT 6S

Ｃベルト６Ｓ

2

12 E2224-723-000 BELT 1140

ベルト１１４０

1

13 E1614-717-000 C BELT 252-3GT

Ｃベルト２５２−３ＧＴ

1

14

#01

E9615-723-000 SPEED CONTROL UNIT (CE)

スピードコントロールユニット（ＣＥ）

1

15

#01

E9129-723-AA0 MOTOR CONDENSER ASM. (CE)

モータ用コンデンサ組（ＣＥ）

1

16 E9129-723-0A0 MOTOR CONDENSER ASM.

モ−タ用コンデンサ組

1

17 E9156-723-0A0 TERMINAL BASE C ASM.

端子台Ｃ組

1

18

#01

E9156-723-AA0 TERMINAL BASE C ASM. (CE)

端子台Ｃ組（ＣＥ）

1

19

#02

E4405-717-000 C BELT 1234-2GT-6

Ｃベルト１２３４−２ＧＴ −６

1

20 E2220-723-000 SLIT COLLAR

スリットカラー

2

21

#03

E2219-723-000 GUIDE SH

ガイドＳＨ

2

22

#02

E2248-723-000 GUIDE SH (E)

ガイドＳＨ（Ｅ）

2

23

#03

E2221-723-000 SCREW SH

スクリューＳＨ

2

24

#02

E2249-723-000 SCREW SH (E)

スクリューＳＨ（Ｅ）

2

25 E2227-723-000 HANDLE SH

ハンドルＳＨ

1

26 SB-1100013-00 BEARING

ころがり軸受

1

27 E2222-723-000 DRIVE SH

ドライブＳＨ

1

28

#03

E2204-723-000 C FRAME B

ＣフレームＢ

1

29

#01

E2511-723-000 C FRAME B (CE)

ＣフレームＢ（ＣＥ）

1

30 E2204-723-000 C FRAME B

ＣフレームＢ

2

31 SL-6040892-TN BOLT

座金付き六角穴ボルト

4

32 E2508-723-000 C CABLE COVER

Ｃケーブルカバー

1

33 RE-0800000-K0 E-SHAPED SNAP RING (8MM)

Ｅ形止め輪８

2

34 WP-0531001-SC WASHER

平座金みがき丸Ｍ５

4

35 SM-6051002-TN BOLT

六角穴ボルト

4

36 E2011-721-000 STOPPER COLLAR

ストッパカラー

2

37 E2211-524-000 SCREW

ダブルポイントセットＳＣ

4

38 SB-1080002-00 SIDE BEARING

サイドベアリング

4

39 E2206-723-000 C RAIL B6S

ＣレールＢ６Ｓ

1

40 E2212-723-000 RAIL GUIDE C

レールガイドＣ

1

41 E2046-725-000 PWB INNER

ＰＷＢインナ

4

42 SL-4031091-SC SCREW M3 X 10

なべ小ねじセムス

8

43 E2208-723-000 PWB GUIDE 6S

ＰＷＢガイド６Ｓ

4

44 SL-4031091-SC SCREW M3 X 10

なべ小ねじセムス

12

45 E2207-723-000 RAIL SPACER 6S

レールスペーサ６Ｓ

4

46 E2503-723-000 RAIL GUIDE D

レールガイドＤ

1

47 E2205-723-000 C RAIL A6S

ＣレールＡ６Ｓ

1

48 E2502-723-000 RAIL GUIDE B

レールガイドＢ

1

49 E2210-723-000 RAIL GUIDE A

レールガイドＡ

1

50 E2111-715-0A0 CONVEYOR PULLEY ASM.

搬送プ−リ（組）

2

51 E2214-723-000 PULLEY SPACER 8.4

プーリスペーサ８．４

2

52 SM-4042301-SC SCREW M4X0.7 L=23

なべ小ねじＭ４Ｘ０．７Ｌ＝２３

2

53 NM-3040510-SL FLANGE NUT

フランジ付きナット

2

54 E2111-715-0A0 CONVEYOR PULLEY ASM.

搬送プ−リ（組）

2

55 E2214-723-000 PULLEY SPACER 8.4

プーリスペーサ８．４

2

56 SM-4042301-SC SCREW M4X0.7 L=23

なべ小ねじＭ４Ｘ０．７Ｌ＝２３

2

57 NM-3040510-SL FLANGE NUT

フランジ付きナット

2

58 SB-8160001-00 BEARING

ころがり軸受

2

59 SM-6040802-TN SCREW

六角穴ボルトＭ４Ｘ０．７Ｌ＝８

8

60 E2509-723-000 C COVER A6S

ＣカバーＡ６Ｓ

1

61

#02

E3302-723-000 C COVER A6D

ＣカバーＡ６Ｄ

1

62 E1619-717-000 C PANEL

Ｃパネル

1

63 SM-0030601-SC SCREW M3X0.5 L=6

トラス小ねじＭ３Ｘ０．５Ｌ＝６

2

64 E2231-723-000 CONNECTOR BASE ASM.

コネクタ基板ＢＲ

1

65 E2501-723-000 C BASE 6S

Ｃベース６Ｓ

1

66

#02

E2510-723-000 C BASE (E)

Ｃベース（Ｅ）

1

67 E2201-723-000 C BASE SUPPORT

Ｃベースサポート

2

68

#02

E2244-723-000 C BASE SUPPORT (E)

Ｃベースサポート（Ｅ）

1

69 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

4

70 E2225-723-0A0 TENSION BR ASM.

テンションＢＲ組

2

71 E2203-723-000 C FRAME A6S

ＣフレームＡ６Ｓ

1

72

#02

E3102-723-000 C FRAME A6D

ＣフレームＡ６Ｄ

1

73 E2226-723-000 C MOTOR BR

Ｃモ−タＢＲ

1

74 E9137-723-0A0 EXAMINATION C MOTOR ASM.

検査Ｃモ−タ組

1

75 E2218-723-000 ADJUST P

アジャストＰ

4

76 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

16

77 HX-0018800-0D BUSH

ブッシュ

2

78 E1104-717-000 XY MOTOR PULLEY

ＸＹモータープーリー

1

79 E2211-524-000 SCREW

ダブルポイントセットＳＣ

2

80 E2251-723-000 C O-S PULLEY

Ｃ開閉プーリ

1

81 E2211-524-000 SCREW

ダブルポイントセットＳＣ

2

82 E1613-717-000 C DRIVE PULLEY

Ｃドライブプーリ

1

83 E2211-524-000 SCREW

ダブルポイントセットＳＣ

1

84 E2049-721-000 MOTOR PULLEY A

モータプーリＡ

1

85 E2250-525-000 SET SCREW

ダブルポイントセットＳＣ（Ｍ３Ｘ３）

1

86 HX-0018800-0A BUSH

ブッシュ

1

87 E2093-725-000 BU SENSOR PLATE

ＢＵセンサプレート

2

88 E2254-723-000 I/O SENSOR BRC

Ｉ／ＯセンサＢＲＣ

2

89 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

90 E2230-723-000 I/O SENSOR BRB

Ｉ／ＯセンサＢＲＢ

2

91 E3931-750-000 PULLEY WASHER

プーリスラストワッシャ

4

92 E2154-721-000 DRIVE PULLEY R

ドライブプーリＲ

2

93 E2160-721-000 PULLEY FLANGE

プーリフランジ

4

94 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

12

95 E2228-723-000 HANDLE SHBR

ハンドルＳＨＢＲ

1

96 E2055-715-000 COUPLING

カップリング

1

97 E2211-524-000 SCREW

ダブルポイントセットＳＣ

4
