TR6SN-Rev03 - 第10页

- 6 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

#02....FOR EX SIZE ＥＸサイズ用

#03....FOR ST ＳＴ用

#04....OLD TYPE 旧タイプ用

#05....NEW TYPE 新タイプ用

#06....FOR EN, ST ＥＮ，ＳＴ用

#07....FOR EN, EX SIZE ＥＮ，ＥＸサイズ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1 E9336-717-0A0 S MOTOR ASM.

Ｓモ−タ組

1

2

#01

E9025-723-0A0 S MOTOR ASM. (CE)

Ｓモーター組（ＣＥ）

1

3 HD-0005700-0A PHOTO SENSOR

フォトセンサ

3

4

#03

E2107-723-000 S RAIL

Ｓレール

1

5 E2108-723-0A0 S CARRIER UNIT

Ｓキャリアユニット

1

6

#02

E2133-723-0A0 S CARRIER UNIT(E)

Ｓキャリアユニット（Ｅ）

1

7 E2151-723-000 GUM RING

ゴムリング

(2)

8 E2119-723-000 PACKING A

パッキンＡ

(2)

9 E2120-723-000 PACKING B

パッキンＢ

(2)

10 PX-5000600-00 VACUUM PAD

真空パッド

(2)

11 E2150-723-000 MOVING PAD

可動パッド

(2)

12

#03

E2126-723-000 S BELT

Ｓベルト

(1)

13

#02

E2133-723-000 S CARRIER BR (E)

ＳキャリアＢＲ（Ｅ）

(1)

14

#03

E2125-723-000 S CARRIER BR

ＳキャリアＢＲ

(1)

15 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

(4)

16 PJ-0320525-03 HOSE NIPPLE

ホウスニップル

(2)

17

#04

E2116-723-0A0 PAD BLOCK ASM. A

パッドブロック組Ａ

(1)

18

#05

E2147-723-0A0 PAD BLOCK ASM. A

パッドブロック組Ａ

(2)

19 PJ-0320540-02 BARBED FITTING JOINT

バ−ブ継手

(2)

20

#04

E2121-723-000 PAD BASE COVER

パッドベースカバー

(2)

21

#05

E2149-723-000 PAD BASE COVER

パッドベースカバー

(2)

22

#04

SM-1850501-SC SCREW

皿ねじＭ２．５Ｌ＝５

(4)

23

#05

SM-1850501-SC SCREW

皿ねじＭ２．５Ｌ＝５

(6)

24 E2124-723-000 SENSOR DOG GUIDE

センサドグガイド

(2)

25 SL-4020591-SC SCREW M2X5

なべ小ねじセムスＭ２Ｌ＝５

(4)

26 E2122-723-000 SENSOR DOG

センサドグ

(2)

27 E2123-723-000 SENSOR DOG SP

センサドグＳＰ

(2)

28 NM-6960001-UZ NUT M1.6

ナットＭ１．６

(2)

29 PJ-0460525-03 HOSE ELBOW

ホ−スエルボ

(2)

30 E2144-723-000 S DOG BR

ＳドグＢＲ

(1)

31 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

(2)

32 E2143-723-000 S DOG PL

ＳドグＰＬ

(1)

33 SL-6030692-TN BOLT

座金付き六角穴ボルト

(2)

34 E2127-723-000 S BELT BR

ＳベルトＢＲ

(1)

35 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

(2)

36 E1119-717-000 XYS BELT CONNECTOR

ＸＹＳベルトコネクタ

(1)

37 SM-6030402-TN BOLT M3X4

六角穴付きボルト

(4)

38 E2113-723-0B0 S CARRIER PLATE COMPL.

Ｓキャリアプレート総組

(1)

39 E3011-971-000 SBGA LINK PIN

ボールスライド１０３５

(4)

40 E2114-723-000 HOLDER ARM A

ホルダーアームＡ

(2)

41 E2115-723-000 HOLDER ARM B

ホルダーアームＢ

(2)

42 PA-0402001-A0 AIR CYLINDER

超小形エアシリンダ

(2)

43

#05

E2146-723-000 S CARRIER PLATE

Ｓキャリアプレート

(1)

44

#04

E2113-723-000 S CARRIER PLATE

Ｓキャリアプレート

(1)

45 E2468-716-000 STUD L11

スタッドＬ１１

(5)

46 SM-4860401-UZ SCREW M2.6 L=4

なべ小ねじＭ２．６Ｌ＝４

(8)

47 WP-0280501-SC WASHER M2.6

平座金みがき丸Ｍ２．６

(8)

48 E2024-175-000 FLANGE BUSHING 80F-0303

フランジブッシュ８０Ｆ −０３０３

(2)

49

#05

E2136-723-AA0 BGA LINK ASM. A

ＢＧＡリンク組Ａ

(2)

50

#04

E2136-723-0A0 BGA LINK ASM.

ＢＧＡリンク組

(2)

51 SM-1030601-SC SCREW M3 L=6

皿ねじＭ３Ｘ０．５Ｌ＝６

(1)

52 SM-4030691-SC SCREW M3X6

なべ小ねじセムスＭ３Ｘ０．５Ｌ＝６

(2)

53 E1406-717-000 SBGA CYLINDER BASE

ＳＢＧＡシリンダベース

(2)

54 E1407-717-000 SBGA CYLINDER PLATE

ＳＢＧＡシリンダープレート

(2)

55 SM-6030402-TN BOLT M3X4

六角穴付きボルト

(2)

56 SL-6040892-TN BOLT

座金付き六角穴ボルト

2

57

#03

E2103-723-000 S BASE GUIDE A

ＳベースガイドＡ

1

58

#02

E2131-723-000 S BASE GUIDE A (E)

ＳベースガイドＡ（Ｅ）

1

59

#03

SL-6040892-TN BOLT

座金付き六角穴ボルト

3

60

#02

SL-6040892-TN BOLT

座金付き六角穴ボルト

4

61 PJ-2300042-00 UNION

隔壁用ユニオン

2

62

#03

E2101-723-000 S BASE BRA

ＳベースＢＲＡ

1

63

#02

E2129-723-000 S BASE BRA (E)

ＳベースＢＲＡ（Ｅ）

1

64

#03

E2103-723-000 S BASE GUIDE A

ＳベースガイドＡ

1

65

#02

E2131-723-000 S BASE GUIDE A (E)

ＳベースガイドＡ（Ｅ）

1

66

#03

SL-6040892-TN BOLT

座金付き六角穴ボルト

3

67

#02

SL-6040892-TN BOLT

座金付き六角穴ボルト

4

68 E2066-525-000 ARM PIN

アームピン

1

69 PJ-3010405-02 HALF UNION 4XM5

ハ−フユニオン４ＸＭ５

2

70 PJ-3040405-04 ELBOW UNION

エルボユニオン

2

71 E2155-723-0A0 PAD/BGA SENSOR UNIT R

ＰＡＤ／ＢＧＡセンサーユニット（Ｒ）

1

72 E2156-723-0A0 PAD/BGA SENSOR UNIT L

ＰＡＤ／ＢＧＡセンサーユニット（Ｌ）

1

73 E9157-723-0A0 SHUTTLE EJECTOR ASM.

シャトルエジェクタ組

1

74 PV-9200010-00 FILTER ELEMENT

フィルタエレメント

1

75 E1104-717-000 XYZ MOTOR PULLEY

ＸＹＺモータープーリー

1

76 E2211-524-000 SCREW

ダブルポイントセットＳＣ

2

77 SM-6041002-TN BOLT

六角穴ボルト

4

78 E2142-723-000 S STOPPER

Ｓストッパ

1

79 SM-6031002-TN BOLT M3 L=10

六角穴ボルトＭ３Ｌ＝１０

1

80 NM-6030001-SC NUT M3

六角ナットＭ３Ｘ０．５１種

1

81

#03

E2106-723-000 S BASE

Ｓベース

1

82 SM-6040602-TN BOLT

六角穴ボルト

2

83 NM-6040001-SC NUT M4

六角ナットＭ４

2

84 SM-6032002-TN SCREW M3X0.5 L=20

六角穴ボルトＭ３Ｘ０．５Ｌ＝２０

1

85 NM-6030001-SC NUT M3

六角ナットＭ３Ｘ０．５１種

1

86 E2109-723-000 S TENSIONER BR

ＳテンショナＢＲ

1

87 E1104-717-000 XYZ MOTOR PULLEY

ＸＹＺモータープーリー

1

88 E2211-524-000 SCREW

ダブルポイントセットＳＣ

2

89 SB-1080013-00 ROLLING SHAFT HOLDER

ころがり軸受

2

90 RE-0600000-K0 E-RING 6

Ｅ形止め輪６

2

91 SM-6030602-TN HEX SCREW M3 X 6

六角穴ボルトＭ３Ｘ０．５Ｌ＝６

6

92

#03

E2102-723-000 S BASE BRB

ＳベースＢＲＢ

1

93

#02

E2130-723-000 S BASE BRB (E)

ＳベースＢＲＢ（Ｅ）

1

94

#06

E2426-723-000 S BASE BRB CE

ＳベースＢＲＢＣＥ

1

95

#07

E2427-723-000 S BASE BRB (E) (CE)

ＳベースＢＲＢ（Ｅ）（ＣＥ）

1

96 E2104-723-000 S BASE GUIDE B

ＳベースガイドＢ

1

97

#02

E2134-723-000 S BELT (E)

Ｓベルト（Ｅ）

1

98

#02

E5312-723-000 LM GUIDE RSR12VM

ＬＭガイドＲＳＲ１２ＶＭ

1

99

#02

E2132-723-000 S=SHUTTLE ARM ASM. (E)

シャトルアーム組（Ｅ）

1

100

#03

E2100-723-0A0 TWIN SHUTTLE UNIT N

ツインシャトルユニットＮ

1

101

#02

E2100-723-0B0 TWIN SHUTTLE UNIT E

ツインシャトルユニットＥ

1

102

#06

E2100-723-AA0 TWIN SHUTTLE UNIT N (CE)

ツインシャトルユニットＮ（ＣＥ）

1

103

#07

E2100-723-AB0 TWIN SHUTTLE UNIT E (CE)

ツインシャトルユニットＥ（ＣＥ）

1

104

#03

E2110-723-000 CABLEVEYOR

シャトルＸ軸ケーブルベアー

(1)

105

#02

E2135-723-000 CABLEVEYOR (E)

ケーブルベア（Ｅ）

(1)

106 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

(4)

107 PX-5000600-00 VACUUM PAD

真空パッド

(2)

108 E2145-723-000 S SAUCER

Ｓソーサ

(1)

109 E1414-717-000 SBGA HOLDER

ＳＢＧＡホルダー

(4)

110 PC-0124010-11 SPEED CONTROLLER

スピードコントローラー

(2)

111 SM-6020302-UZ SCREW M2 L=3

六角穴ボルトＭ２Ｌ＝３

(4)

112 SM-6032502-TN SCREW M3 L=25

六角穴ボルトＭ３Ｌ＝２５

(2)

113 SM-4030401-SC SCREW M3X0.5 L=4

なべ小ねじＭ３Ｘ０．５Ｌ＝４

(5)

- 7 -

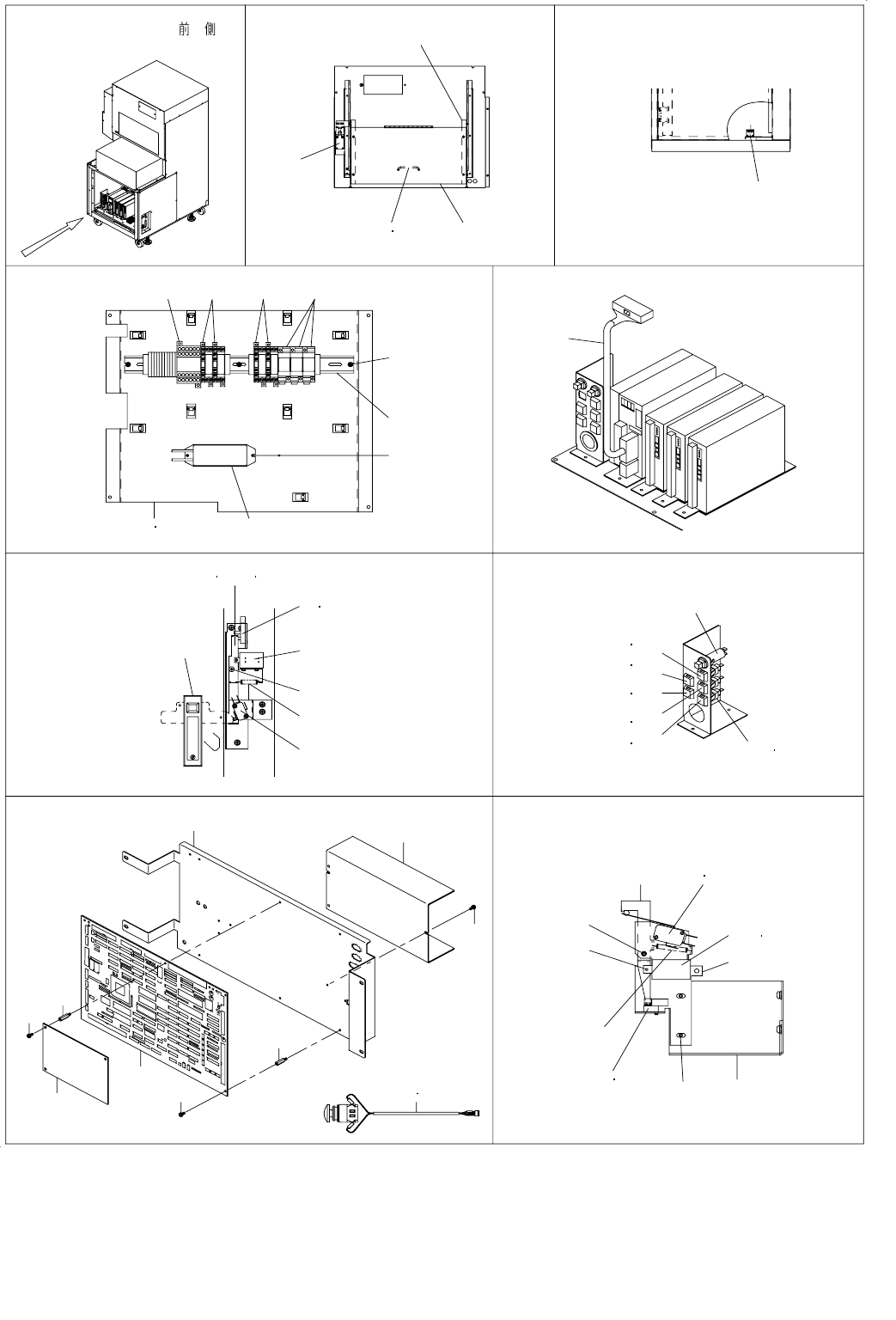

4. ELECTRIC APPARATUS COMPONENTS (1)

電装関係（１）

FRONT VIEW

32

27

28

29

31

2

11

12 13

56

14

58

15

16

60

22

19

24

21

25

20

26

18

26

17

26

23

30

5

3

4

53

44

45 46

47

51

48

6

52

43

42

39

40 41

49

50

1

78 8 9

10

33

38

37

36

35

34

57

61

59

55

54

- 8 -

NOTE( 注記 ) #01....FOR EN ＥＮ用

#02....M/C REV.A (FOR EN) Ｍ／ＣＲＥＶ．Ａ（ＥＮ用）

M/C REV.B (EXCEPT EN) Ｍ／ＣＲＥＶ．Ｂ（ＥＮを除く )

#03....M/C REV.E (EXCEPT EN) Ｍ／ＣＲＥＶ．Ｅ（ＥＮを除く )

#04....FOR TR6SN M/C REV.J (EXCEPT EN) ＴＲ６ＳＮ用Ｍ／ＣＲＥＶ．Ｊ（ＥＮを除く )

FOR TR6SE M/C REV.K (EXCEPT EN) ＴＲ６ＳＥ用Ｍ／ＣＲＥＶ．Ｋ（ＥＮを除く )

#05....FOR ST ＳＴ用

REF.NO NOTE PART NO D E S C R I P T I O N

品名

Qty

1

#01

E9057-723-0A0 COVER OPEN SW ASM. (CE)

カバーオープンＳＷ組（ＣＥ）

1

2

#01

E9059-723-0A0 DOOR OPEN SW ASM. (CE)

ドアオープンＳＷ組（ＣＥ）

1

3 HD-0013500-00 SENSOR

センサ

1

4

#02

HD-0019300-00 PHOTO SENSOR

フォトインタラプタ

1

5 E9402-717-0A0 DOOR LOCK SOLENOID ASM.

ドアロックソレノイド組

1

6 HA-0017000-0A MICROSWITCH

マイクロＳＷ

1

7

#01

HB-0014300-00 SAFETY RELAY UNIT

セーフティリレーユニット

1

8

#01

HB-0013900-00 RELAY

リレー

4

9

#01

E9641-040-000 RELAY MY-2 DC-24V

リレ− ＭＹ２ＤＣ２４Ｖ

3

10

#01

E9075-723-0A0 RESISTANCE ASM. (CE)

回生抵抗組（ＣＥ）

1

11 E9605-726-0A0 AC SERVO CONTROL CABLE ASM.

ＡＣサ−ボコントロ−ルケ−ブル組

1

12 E2039-723-000 X INTERLOCK LEVER

Ｘインターロックレバー

1

13 HA-0013100-00 MICROSWITCH

マイクロスイッチ

1

14 E9403-717-0A0 COVER LOCK SOLENOID ASM.

カバ−ロックソレノイド組

1

15 E2038-723-0A0 X INTERLOCK BRACKET ASM.

ＸインターロックＢＲ組

1

16 HD-0005700-0A PHOTO SENSOR

フォトセンサ

1

17 HF-0041040-P0 FUSE 4A

ヒュ−ズ４Ａ

1

18 HF-0041040-P0 FUSE 4A

ヒュ−ズ４Ａ

1

19 HF-0041031-5S FUSE 3.15A

ヒュ−ズ３．１５Ａ

1

20 HF-0041040-P0 FUSE 4A

ヒュ−ズ４Ａ

1

21 HF-0041050-P0 FUSE

ヒュ−ズ

1

22 HA-0038000-0B CIRCUIT PROTECTOR 10A

サーキットプロテクタ１０Ａ

1

23 HF-0088110-00 FUSE HOLDER

ヒューズホルダー

1

24

#01

HF-0013031-5S FUSE 3.15A 250V REF. NO.112

ヒュ−ズ（３．１５Ａ）

1

25

#01

HF-0013020-P0 FUSE 2A

タイムラグヒュ−ズ２Ａ

1

26

#01

HF-0013040-P0 FUSE 4A

ヒューズ４Ａ

3

27 E9401-717-0A0 EMERGENCY STOP SW ASM.

非常停止スイッチ組

1

28

#01

E9060-723-0A0 EMERGENCY STOP SW ASM. (CE)

非常停止ＳＷ組（ＣＥ）

1

29

#03

HX-0055000-00 POWER SUPPLY UNIT

電源ユニット

1

30

#04

E9629-723-000 FUSE HOLDER

ヒューズホルダー

5

31 E8601-717-0C0 CTL PWB C ASM.

ＣＴＬ基板Ｃ組

1

32 E8610-723-0A0 ADD ON BOARD ASM.

ＡＤＤＯＮ基板組

1

33 HX-0035400-0A BOARD PARTS

基板パーツ

3

34 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

35 E2434-723-000 PCB PLATE 6S

ＰＣＢプレート６Ｓ

1

36 HX-0035400-0G BOARD PARTS

基板パーツ

6

37 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

4

38 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

3

39 E1046-717-000 X COVER HANDLE

Ｘカバーハンドル

1

40 SM-0041201-SA SCREW M4X0.7 L=12

トラス小ねじＭ４Ｘ０．７Ｌ＝１２

2

41 E2006-723-000 X DOOR

Ｘドア

1

42 E2007-723-000 X DOOR BR

ＸドアＢＲ

2

43 E1504-716-000 DOOR HANDLE

ドアハンドル

1

44 E1052-717-000 DOOR LOCK PLATE

ドアロックプレート

1

45 PS-0200062-KH SPRING PIN 2X6

スプリングピン２Ｘ６

1

46 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

2

47 E1038-871-000 PLATEN LOCK CAM SCREW

プラテンロックカムスクリュウ

1

48 E1055-717-000 DOOR LOCK SP

ドアロックＳＰ

1

49

#05

E2037-723-000 E BASE COVER

Ｅベースカバー

1

50

#01

E2415-723-000 E BASE COVER (CE)

Ｅベースカバー（ＣＥ）

1

51 E2414-723-000 CARRIER RAIL 430

キャリアレール４３０

1

52 SL-4040891-SC SCREW M4 L=8

座金付きなべ小ねじＭ４Ｌ＝８

3

53 SL-4030891-SC SCREW M3X8

なべ小ねじセムスＭ３Ｌ＝８

2

54 E1038-871-000 PLATEN LOCK CAM SCREW

プラテンロックカムスクリュウ

1

55 PS-0200062-KH SPRING PIN 2X6

スプリングピン２Ｘ６

1

56 SL-4031691-SC SCREW M3 L=16

座金付きなべ小ねじＭ３Ｌ＝１６

2

57 E1055-717-000 DOOR LOCK SP

ドアロックＳＰ

1

58 SL-4030691-SC SCREW M3 L=6

座金付きなべ小ねじＭ３Ｌ＝６

2

59 E1047-717-000 X INTER LOCK BASE

Ｘインターロックベース

1

60 SL-4031081-SC SCREW M3 X 10

なべねじセムスＭ３Ｌ＝１０

1

61 SL-6030892-TN SCREW

座金付き六角穴ボルト

2
