TR6SN-Rev03 - 第13页
- 10 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....FOR TR6SN M/C REV.J (EXCEPT EN) ＴＲ ６ Ｓ Ｎ 用 Ｍ ／ Ｃ ＲＥＶ．Ｊ（ＥＮ を除く ) FOR TR6SE M/C REV.K (EXCEPT EN) ＴＲ ６ ＳＥ 用 Ｍ ／ Ｃ ＲＥＶ．Ｋ（ＥＮ を 除く ) REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qt…
- 9 -

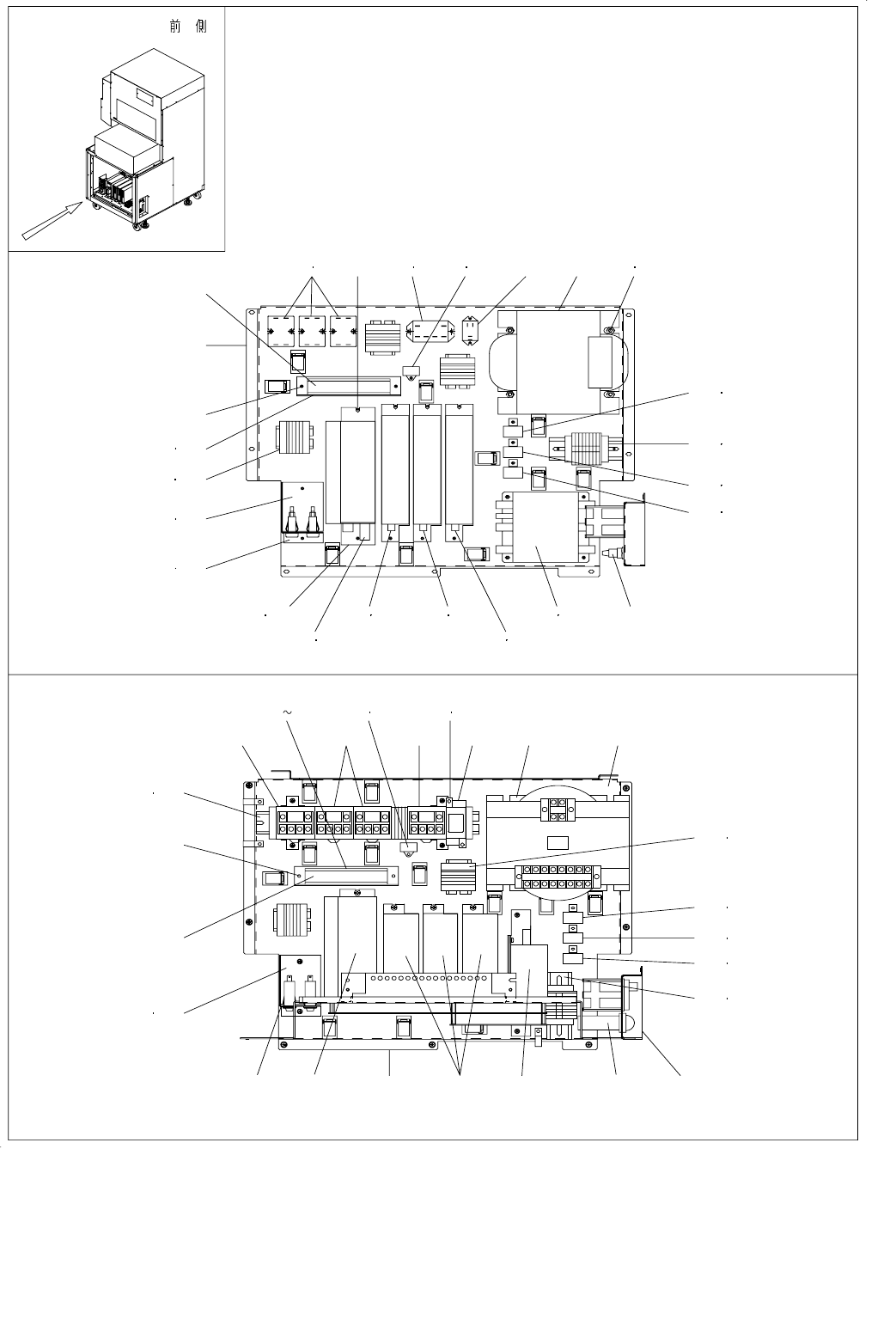

5. ELECTRIC APPARATUS COMPONENTS (2)
電装関係 （２）
FRONT VIEW
2 345678
31
32
27
28
26
28 25 28
24
28
22
23 21
39 39 39 40 41
57 55
61
60
58
59
37
56
1
9
10
11 12
1314
15
18
16
18
17
18
19
20
29
30
33
34
35
36
38
42
43
44
45 46
47
48
49
52
50
52
51
52
53
54
65
62
63
64
66
67
68
70
- 10 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR TR6SN M/C REV.J (EXCEPT EN) ＴＲ ６ ＳＮ 用 Ｍ ／ Ｃ ＲＥＶ．Ｊ（ＥＮ を除く )
FOR TR6SE M/C REV.K (EXCEPT EN) ＴＲ ６ ＳＥ 用 Ｍ ／ Ｃ ＲＥＶ．Ｋ（ＥＮ を除く )
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2034-723-000 E BASE 6S
Ｅベース６Ｓ
1
2 HB-0011200-00 RELAY
リレー
3
3 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
6
4 HB-0011000-00 RELAY
リレー
1
5 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
6 E9314-717-0A0 SPARK KILLER ASM.
スパークキラー組
1
7 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
1
8 E9180-723-0A0 RELAY2 CABLE ASM.
リレー２束線組
1
9 E1321-172-000 TERMINAL BASE CARRIER RAIL
端子台キャリアレール
3
10 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
6
11 E9602-723-A00 POWER SUPPLY TRANSFORMER ASM.
電源トランス組
1
12 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
13 WP-0621036-SP WASHER
平座金
4
14 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
4
15 E9174-723-0A0 240V CABLE ASM.
２４０ Ｖ 束線組
1
16 E9173-723-0A0 220V CABLE ASM.
２２０ Ｖ 束線組
1
17 E9172-723-0A0 200V CABLE ASM.
２００ Ｖ 束線組
1
18 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
3
19 E9703-172-000 CARRIER RAIL
キャリアレール
1
20 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
21 E9178-723-0A0 POWER LAMP CABLE ASM.
パワーランプ束線組
1
22 E9220-723-0A0 NOISE FILTER CABLE ASM.
ノイズフィルタ束線組
1
23 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
24 HM-0005700-10 DRIVER
５相 ドライバ−
1
25 HM-0005700-10 DRIVER
５相 ドライバ−
1
26 HM-0005700-10 DRIVER
５相 ドライバ−
1
27 E9603-717-0A0 AC SERVO DRIVER ASM.
ＡＣ サ−ボドライバ組
1
28 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
29 E1007-717-000 DRIVER PLATE B
ドライバプレート Ｂ
1
30 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
31 E4552-717-000 FUSE BRACKET
ヒューズ ＢＲ
1
32
#02
E4114-723-000 FUSE BRACKET
ヒューズ ＢＲ
1
33 E4114-717-000 BASE SUPPORT BR
ベースサポート ＢＲＢ
1
34 HX-0018800-0E BUSH
ブッシュ
1
35 E1014-717-000 FAN MOTOR BRACKET
ファンモータ ＢＲ
1
36 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
4
37 E9315-717-0A0 FAN MOTOR ASM.
ファンモ−タ組
1
38 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
39
#01
HB-0014200-00 RELAY
リレー
4
40
#01
HB-0014000-00 RELAY
リレー
1
41
#01
E9607-723-000 POWER SUPPLY TRANSFORMER
電源トランス
1
42 E2407-723-000 CARRIER RAIL BR
キャリアレール ＢＲ
2
43 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
44 E2402-723-000 E BASE 6S (CE)
Ｅ ベース６ Ｓ（ＣＥ）
1
45 E9314-717-0A0 SPARK KILLER ASM.
スパークキラー組
1
46 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
1
47 E1321-172-000 TERMINAL BASE CARRIER RAIL
端子台キャリアレール
2
48 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
49 E9172-723-AA0 200V CABLE ASM. (CE)
２００ Ｖ 束線組（ＣＥ）
1
50 E9173-723-0A0 220V CABLE ASM.
２２０ Ｖ 束線組
1
51 E9174-723-AA0 240V CABLE ASM. (CE)
２４０ Ｖ 束線組（ＣＥ）
1
52 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
3
53 E2431-723-000 CARRIER RAIL (CE)
キャリアレール（ＣＥ）
1
54 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
55
#01
E2409-723-0A0 MAIN SW BRACKET ASM. (CE)
メイン ＳＷ ブラケット組 ＣＥ）
1
56
#01
E9178-723-AA0 POWER LAMP CABLE ASM. (CE)
パワーランプ束線組（ＣＥ）
1
57
#01
E9102-723-AA0 NOISE FILTER CABLE ASM. (CE)
ノイズフィルタ束線組（ＣＥ）
1
58
#01
E9612-723-000 PM DRIVER 3A (CE)
ＰＭ ドライバ ３ Ａ（ＣＥ）
1
59
#01
E2402-723-0A0 E BASE 6S ASM. (CE)
Ｅ ベース６ Ｓ 組（ＣＥ）
1
60
#01
E9608-723-000 AC SERVO DRIVER (CE)
ＡＣ サーボドライバ（ＣＥ）
1
61
#01
E2406-723-0A0 FUSE BRACKET ASM. (CE)
ヒュ−ズ ＢＲ 組（ＣＥ）
1
62 E2406-723-000 FUSE BRACKET (CE)
ヒュ−ズ ＢＲ（ＣＥ）
1
63 HX-0018800-0E BUSH
ブッシュ
1
64 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
65 E9187-723-0A0 FAN MOTOR ASM. (CE)
ファンモータ組（ＣＥ）
1
66 E2408-723-000 CARRIER RAIL 322
キャリアレール３２２
1
67 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
68 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
69 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
2
70 HM-0003300-30 FAN GUARD
ファンガード
2
- 11 -
6. COVER COMPONENTS
カバー関係
72
4
5
21
19
19
19
18
21
3
21
21
4
20
4
22
4
1
2
6
13
12
10
9
11
67
68
64
66
FRONT VIEW
26
35
36
29
30
31
32
37
38
39
44
45
41
40
42
43
46
47
48
49
48
50
51
52
53
54
55
56
59
57
60
61
62
63
70
71
73
75
76
77
78
79
82
58
80
81
23
23
27
28
A
A
B
B
7
8
24
25
69
15
16
34
33
65
83
14
17
74
