TR6SN-Rev03 - 第22页

- 19 - 10. MOP BOX & OPTION COMPONENTS ＭＯＰ ボックス・オプション関係 3 4 2 14 15 1 5 6 9 10 11 13 7 12 8

100%1 / 26
- 18 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2040-723-0A0 STACKER UNIT
スタッカーユニット
1
2 E2068-723-000 ST CHANNEL A
ＳＴ チャンネル Ａ
(2)
3 E2069-723-000 ST CHANNEL B
ＳＴ チャンネル Ｂ
(2)
4 E1503-717-000 ST CHANNEL BR
ＳＴ チャンネル ＢＲ
(4)
5 E2068-723-000 ST CHANNEL A
ＳＴ チャンネル Ａ
(2)
6 E2069-723-000 ST CHANNEL B
ＳＴ チャンネル Ｂ
(2)
7 E1503-717-000 ST CHANNEL BR
ＳＴ チャンネル ＢＲ
(4)
8 SL-6030892-TN SCREW
座金付き六角穴ボルト
(30)
9 E1504-717-000 ST SHUTTER BR,U
ＳＴ シャッタ ＢＲ，Ｕ
(1)
10 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
11 E1505-717-000 ST TRAY GUIDE
ＳＴ トレーガイド
(4)
12 SM-4030801-SC SCREW M3 X 8
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝８
(24)
13 E1511-717-000 ST GUIDE
ＳＴ ガイド
(2)
14 SM-6040602-TN BOLT
六角穴ボルト
(8)
15 E1506-717-000 ST SHUTTER BR,L
ＳＴ シャッタ ＢＲ，Ｌ
(1)
16 SM-6040602-TN BOLT
六角穴ボルト
(2)
17 E2060-723-000 ST SHUTTER STOPPER
ＳＴ シャッタストッパ
(1)
18 E1508-717-000 ST SHUTTER STOPPER SP
ＳＴ シャッタストッパ ＳＰ
(1)
19 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
20 E2040-723-000 ST SHUTTER
ＳＴ シャッタ
(1)
21 SB-1060007-00 BALL BEARING
ボウルベアリング Ｂ
(2)
22 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
23 E2133-531-000 TI WIRE PULLEY SC
ＴＩ ワイヤプーリ ＳＣ
(2)
24 SB-1060012-00 BALL BEARING
ころがり軸受
(1)
25 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(1)
26 E2133-531-000 TI WIRE PULLEY SC
ＴＩ ワイヤプーリ ＳＣ
(1)
27 E1510-717-000 SP CLAMP
ＳＰ クランプ
(1)
28 SM-6040602-TN BOLT
六角穴ボルト
(2)
29 E1512-717-000 ST TOP COVER
ＳＴ トップカバー
(1)
30 E1513-717-000 ST HANDLE
ＳＴ ハンドル
(2)
31 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
32 E1514-717-000 ST SIDE COVER
ＳＴ サイドカバー
(1)
33 SM-5030501-SC SCREW M3 L=5
バインド小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝５
(8)
34 SL-6030892-TN SCREW
座金付き六角穴ボルト
(32)
35 E1524-717-000 TRAY GUIDE SPACER
トレイガイドスペーサ
(8)
36 E2041-723-000 ST SIDE COVER 6S
ＳＴ サイドカバー６ Ｓ
(1)
37 E1550-726-0A0 TRAY UNIT
トレイユニット
1
38 E1551-726-0A0 TRAY BASE ASM.
トレイベース組
(1)
39 SM-4030401-SC SCREW M3X0.5 L=4
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝４
(4)
40 E1551-726-000 TRAY BASE
トレイベース
(1)
41 E1552-726-000 TRAY BASE SUPPORT
トレイベースサポート
(1)
42 E1553-726-000 TRAY SUPPORT SHEET
トレイサポートシート
(1)
43 E1570-726-0A0 TRAY HOLDER ST ASM.
トレイホルダ ＳＴ 組
(1)
44 E1582-726-000 HOLDER SHEET
ホルダ ＳＤ プレート Ｂ
(2)
45 E1570-726-000 TRAY HOLDER (ST)
トレイホルダ（ＳＴ）
(1)
46 E1571-726-000 TRAY CLAMP
トレイクランプ
(1)
47 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
48 E1573-726-000 TRAY CLAMP SH
トレイクランプ ＳＨ
(2)
49 E1574-726-000 TRAY CLAMP SP 4N
トレイクランプ ＳＰ ４ Ｎ
(2)
50 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
(2)
51 E1575-726-000 HOLDER SD PLATE B
ホルダ ＳＤ プレート Ｂ
(2)
52 WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１ Ｘ ５．９ Ｘ ０．７
(2)
53 NM-9030001-SC NUT
蝶ナット
(2)
- 19 -

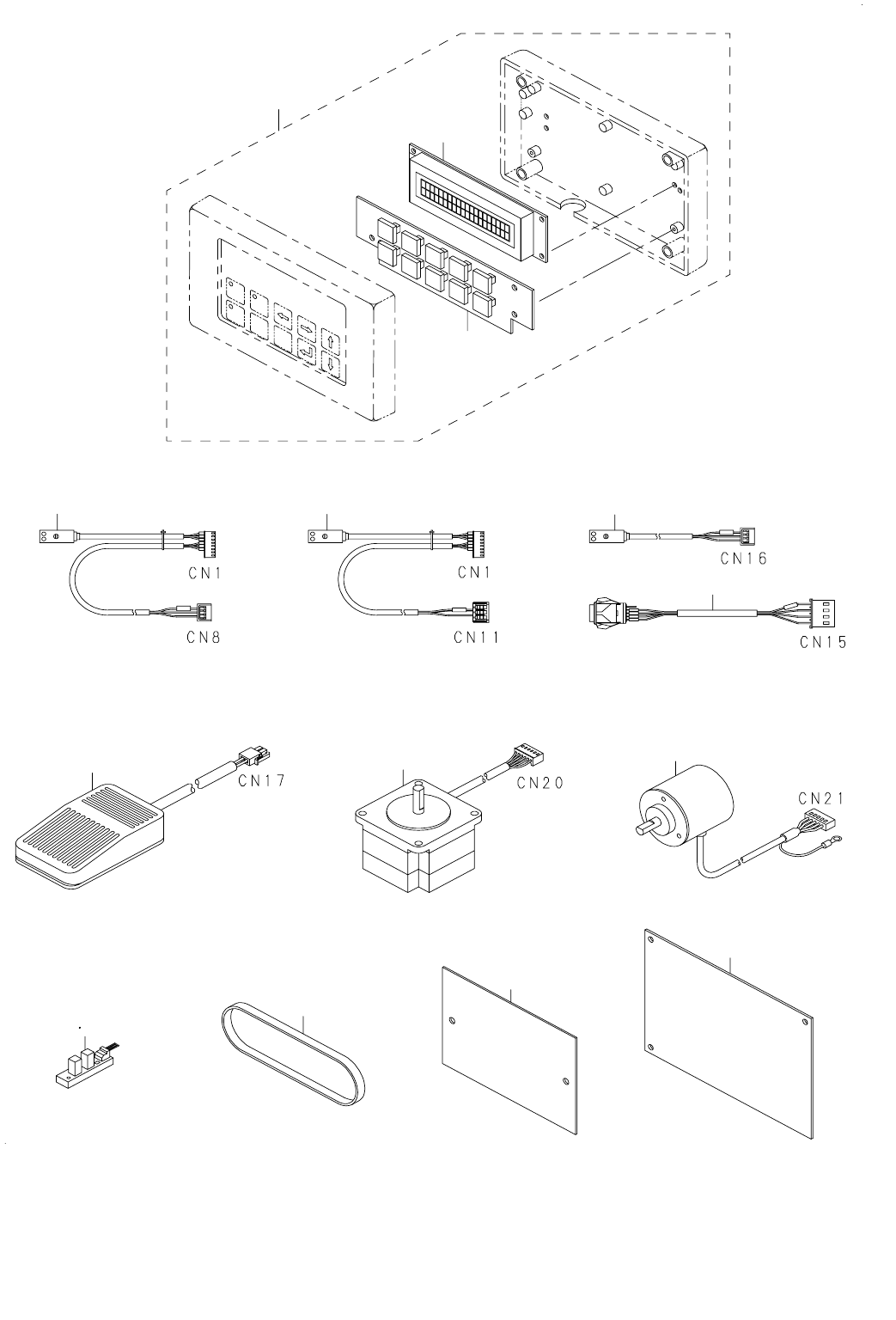

10. MOP BOX & OPTION COMPONENTS
ＭＯＰ ボックス・オプション関係
3
4
2
14 15
1
5
6
9
10
11
13
7
12
8
- 20 -
NOTE( 注記 ) #01....M/C REV.A ∼ F Ｍ ／ Ｃ ＲＥＶ．Ａ ∼ Ｆ
#02....M/C REV.G Ｍ ／ Ｃ ＲＥＶ．Ｇ
#03....IN CASE OF MOP HAVING 4 SETSCREW ON THE BACK,
IT IS NECESSARY TO REPLACE IT WITH MOP ASM.(E2501716AA0)
背面の止めねじが４本の ＭＯＰ の場合は、
ＭＯＰ 組（Ｅ ２５０１７１６ ＡＡ ０）の交換が必要です。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9152-723-0A0 STOP SENSOR ASM.
ストップセンサ組
1
2
#03
E2501-716-AA0 MOP BOX ASM. 6SN
ＭＯＰ ＢＯＸ 組 ６ ＳＮ
1
3
#03
400-41206 HOD PCB ASM.
ＨＯＤ 基板組
(1)
4
#03
400-46251 HOD LCD ASM.
ＨＯＤ ＬＣＤ 組
(1)
5 E9151-723-0A0 EXAMINATION SW ASM.
検査 ＳＷ 組
1
6 E9153-723-0A0 FOOT SW ASM.
フットスイッチ組
1
7
#01
HD-0019300-00 PHOTO SENSOR
フォトインタラプタ
1
8 E8610-723-AA0 ADD ON BOARD A ASM.
ＡＤＤ ＯＮ 基板 Ａ 組
1
9 E1614-717-000 C BELT 252-3GT
Ｃ ベルト２５２−３ ＧＴ
1
10 E9146-723-0A0 MOTOR CABLE ASM.
自動幅調モ−タ束線組
1
11 E9145-723-0A0 ENCODER CABLE ASM.
自動幅調エンコ−ダ束線組
1
12
#02
HD-0022300-00 PHOTO SENSOR
フォトインタラプタ
1
13 E8603-717-0A0 TIMER BOARD ASM.
ＴＩＭＥＲ 基板組
2
14 E9154-723-0A0 CARRY-IN TIMER SENSOR ASM.
コンベア搬入タイマセンサ束線組
1
15 E9155-723-0A0 CARRY-OUT TIMER SENSOR ASM.
コンベア搬出タイマセンサ束線組
1
