1. X UNIT
Ｘ ユニット

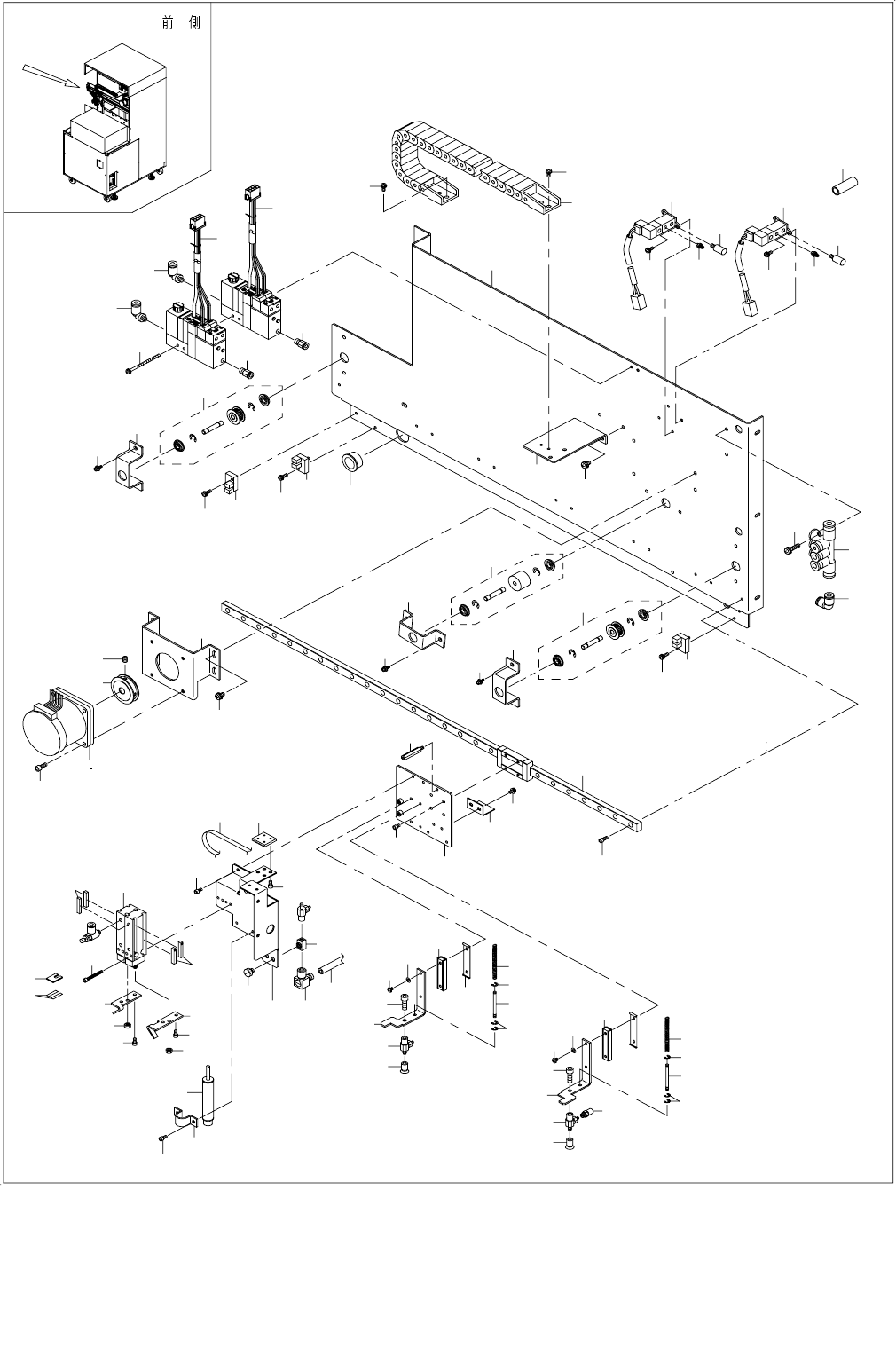

FRONT VIEW
74
73
5
75
78
79
77
49
10
11
47
48
45
46
51
13
22
20
80
12
34
33
32
15
14
22
21
80
18
58
60
61
30
43
42
44
36
6
6
37
41
28
36
36
59
34
39
38
40
41
35
30
35
6
76
62
8
65
63
33
33
33
32
15
12
57
71
16
66
17
19
67
68
50
7
52
29
64
4
3
1
2
9
23
24
24
25
25
56
26
26
27
27
28
69
70
71
72
72
54
54
55
55
53
31
31
- 2 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E9438-717-0A0 HEAD 1 EJECTOR ASM.
ヘッド１エジェクタ組
1
2 E9439-717-0A0 HEAD 2 EJECTOR ASM.
ヘッド２エジェクタ組
1
3 E9445-717-0A0 HEAD 2 SV ASM.
ヘッド１ ＳＶ 組
1
4 E9446-717-0A0 HEAD 2 SV ASM.
ヘッド２ ＳＶ 組
1
5 E9448-717-0A0 TSP ASM.
ＴＳＰ 組
1
6 HD-0005700-0A PHOTO SENSOR
フォトセンサ
3
7 E2023-723-000 X RAIL 6S
Ｘ レール６ Ｓ
1
8 E2028-723-000 X BELT 6S
Ｘ ベルト６ Ｓ
1
9 PV-9200010-00 FILTER ELEMENT
フィルタエレメント
2
10 E9330-717-0A0 X MOTOR ASM.
Ｘ モ−タ−組
1
11
#01
E9021-723-0A0 Y MOTOR ASM. (CE)
Ｙ モーター組（ＣＥ）
1
12 E1107-717-000 X BALL SLIDE 1045
Ｘ ボールスライド １０４５
2
13 PX-5000610-00 VACUUM PAD
真空パッド
1
14 PX-5000600-00 VACUUM PAD
真空パッド
1
15 E1113-717-000 X BUFFER SPRING
Ｘ バッファースプリング
2
16 E9432-717-0A0 HEAD 1 SENSOR ASM.
ヘッド１センサ組
1
17 E9433-717-0A0 HEAD 2 SENSOR ASM.
ヘッド２センサ組
1
18 PA-0603004-A0 FREE MOUNT CYLINDER
フリーマウントシリンダ
2
19 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
4
20 E1109-717-000 X PAD BASE
Ｘ パッドベース
1
21 E2025-723-000 PAD BASE L
パットベース Ｌ
1
22 PJ-3090504-01 PAD ADAPTER
パッドアダプタ
2
23 PJ-0320525-03 HOSE NIPPLE
ホウスニップル
1
24 PJ-3040405-04 ELBOW UNION
エルボユニオン
2
25 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ ＸＭ ５
2
26 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
6
27 E3274-760-000 SILENCER
サイレンサ
4
28 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
29 E1101-717-000 X BASE
Ｘ ベース
1
30 E1116-717-000 XY IDOLER BRACKET
ＸＹ アイドラブラケット
2
31 E1115-717-0B0 XY IDOLER PULLEY ASM. B
ＸＹ アイドラプーリ組 Ｂ
2
32 E1112-717-000 X BUFFER SH
Ｘ バッファーシャフト
2
33 RE-0200000-K0 E-RING
Ｅ 形止め輪 ２
6
34 SM-4860401-UZ SCREW M2.6 L=4
なべ小ねじ Ｍ ２．６ Ｌ ＝４
4
35 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
36 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
3
37 HX-0018800-0D BUSH
ブッシュ
1
38 E1120-717-000 X CABLEVEYOR BR
Ｘ ケーブルベア ＢＲ
1
39 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
40
E
2032-723-000 X CABLEVEYOR
Ｘ ケーブルベア
1
41 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
42 PJ-3090600-02 IKEI TRIPLE 6-4
違径 トリプル６−４
1
43 PJ-3040400-04 ELBOW
レジューサエルボ
1
44 SL-4041891-SC SCREW M4 L=18
なべ小ねじセムス Ｍ ４ Ｌ ＝１８
2
45 E1103-717-000 X MOTOR BRACKET
Ｘ モータブラケット
1
46 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
47 E1104-717-000 XYZ MOTOR PULLEY
ＸＹ モータープーリー
1
48 E2211-524-000 SCREW
ダブルポイントセット ＳＣ
2
49 SM-6041002-TN BOLT
六角穴ボルト
4
50 SM-6030802-TN BOLT
六角穴ボルト
7
51 E1116-717-000 XY BRACKET
ＸＹ アイドラブラケット
1
52 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
53 E1117-717-0A0 XY ROLLER ASM.
ＸＹ アイドラローラ組
1
54 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ ２．６
4
55 E1123-717-000 BALL SLIDE STOPPER
ボールスライドストッパ
2
56 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
57 E1106-717-000 X CARRIER BASE
Ｘ キャリアベース
1
58 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ ３ Ｌ ＝５
4
59 E1122-717-000 STUD L=26
スタッド Ｌ ２６
1
60 E1108-717-000 X SENSOR DOG
Ｘ センサアクチュエータ
1
61 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
2
62 E1119-717-000 XYS BELT CONNECTOR
ＸＹＳ ベルトコネクタ
1
63 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
64 E1110-717-000 X CYLINDER BASE
Ｘ シリンダベース
1
65 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
5
66 SM-6032502-UZ BOLT M3 L=25
六角穴ボルト Ｍ ３ Ｌ ＝２５
4
67 E2064-723-000 CL STOPPER
ＣＬ ストッパ
2
68 E2065-723-000 CL STOPPER TAPE
ＣＬ ストッパテープ
4
69 E2029-723-000 CYLINDER PLATE L
シリンダープレート Ｌ
1
70 E2030-723-000 CYLINDER PLATE R
シリンダープレート Ｒ
1
71 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
72 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
4
73 E2531-715-000 TS HOLDER
ＴＳ ホルダ
1
74 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
75 PJ-0205000-02 PLUG
プラグ
2
76 PJ-0460525-03 HOSE ELBOW
ホ−ス エルボ
2
77 E3351-780-000 NYLON TUBE
ナイロンチューブ
1
78 PJ-0500505-01 BARBED FITTING JOINT
ミニチュア管継手
2
79 PJ-3090504-01 PAD ADAPTER
パッドアダプタ
2
80 SM-6040602-TN BOLT
六角穴ボルト
2
