- 3 -

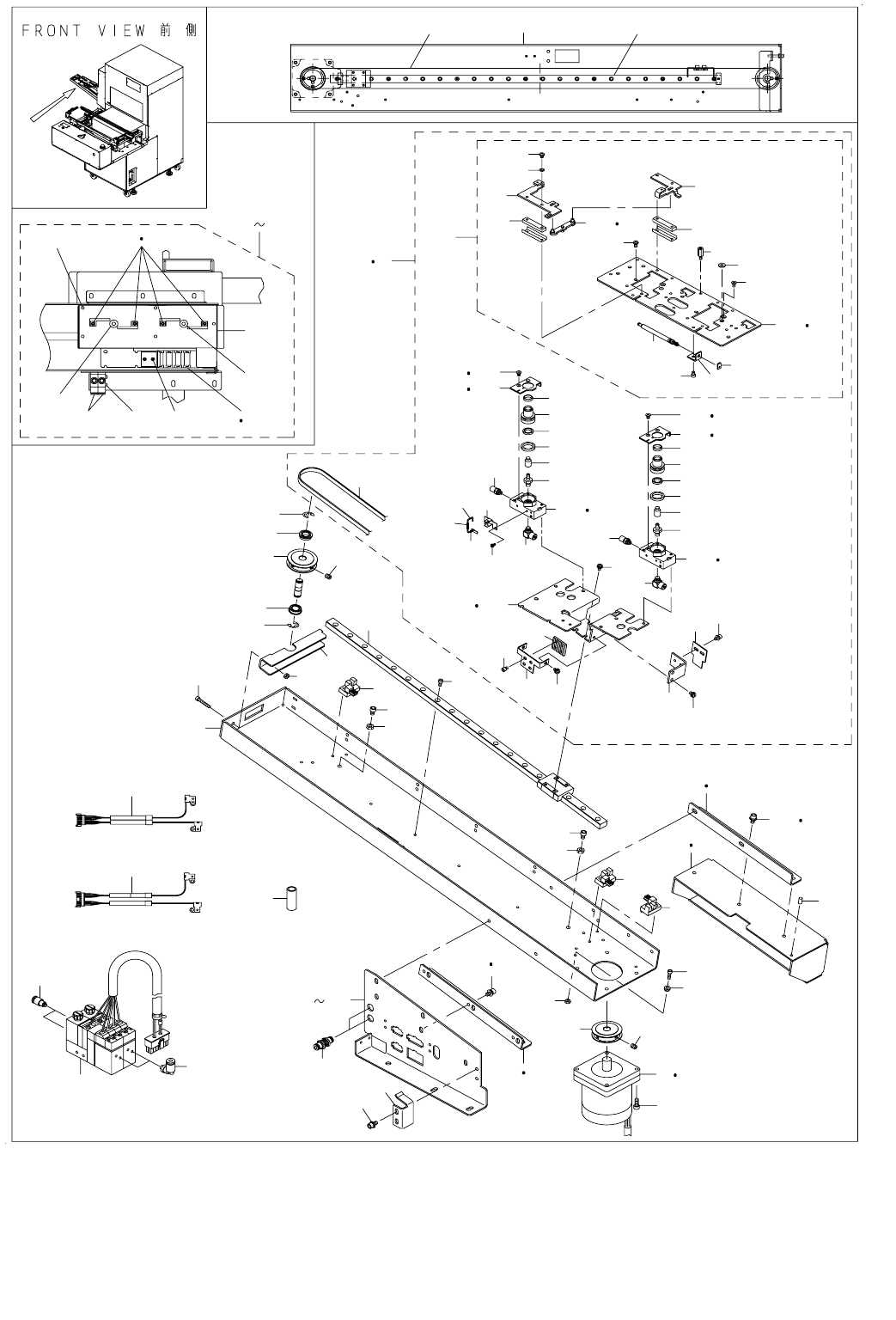

2. Y UNIT
Ｙ ユニット
FRONT VIEW
49
50
61
60
58
59
57
56
61
55
62
55
54
53
52
51
8
9
3
2
5
59
57
46
48
47
45
48
47
42
43
40
41
38
39
16
15
14
16
15
26
37
25
23
24
22
27
30
31
32
33
34
4
10
36
35
36
44
75
77
76
63
68
71
69
66
74
81
20
70
20
82
78
85
19
19
65
18
64
86
21
35
29
28
46
A
A
67
B
B
C
C
6
7
1
11
12
72
73
83
80
79
84
84
13
17
13
- 4 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2018-723-000 Y UNIT BASE
Ｙ ユニットベース
1
2 PJ-3090600-02 IKEI TRIPLE 6-4
違径 トリプル６−４
2
3 SL-4031891-SC SCREW M3 L=18
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１８
4
4 E1202-717-000 Y MOTOR BR
Ｙ モータ ＢＲ
1
5 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
6 E9023-717-0A0 X MOTOR ASM.
Ｘ モ−タ組
1
7
#01
E9021-723-0A0 Y MOTOR ASM. (CE)
Ｙ モーター組（ＣＥ）
1
8 SM-6041002-TN BOLT
六角穴ボルト
4
9 E1104-717-000 XYZ MOTOR PULLEY
ＸＹ モータープーリー
1
10 E2211-524-000 SCREW
ダブルポイントセット ＳＣ
2
11 E9118-723-0A0 PAD R CHANGE OVER SV CABLE ASM.
ＰＡＤ Ｒ 切換え ＳＶ 束線組
1
12 E9119-723-0A0 PAD L CHANGE OVER SV CABLE ASM.
ＰＡＤ Ｌ 切換え ＳＶ 束線組
1
13 E1115-717-0A0 XY IDOLER PULLEY ASM A
ＸＹ アイドラプーリクミ Ａ
1
14 E2731-531-000 CR IDOLER PULLEY BLACKET
ＣＲ アイドラプーリ ブラケット
2
15 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝２０
2
16 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
2
17 E1117-717-0A0 XY ROLLER ASM.
ＸＹ アイドラローラ組
1
18 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
5
19 E4218-717-0A0 Y LINK PLATE ASM.
Ｙ リンクプレート組
1
20 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
4
21 E1116-717-000 XY BRACKET
ＸＹ アイドラブラケット
1
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
2
23 E1211-717-000 Y BELT CONNECTOR BR
Ｙ ベルトコネクタ ＢＲ
1
24 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
25 E1119-717-000 XYS BELT CONNECTOR
ＸＹＳ ベルトコネクタ
1
26 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
27 E1212-717-000 Y RAIL A
Ｙ レールベース Ａ
1
28 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
29 E1214-717-000 Y RAIL
Ｙ レールベース
1
30 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
4
31 E1216-717-000 Y TRAY SW BRACKET
Ｙ トレイ ＳＷ ブラケット
1
32 HA-0013100-00 MICROSWITCH
マイクロ スイッチ
1
33 SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ ３ Ｌ ＝１６
2
34 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
2
35 E1224-717-000 Y TRAY STOPPER
Ｙ トレイストッパ
2
36 SL-6030692-TN BOLT
座金付き六角穴ボルト
4
37 E1210-717-000 Y BELT
Ｙ ベルト
1
38 E1213-717-000 Y RAIL BASE B
Ｙ レールベース Ｂ
1
39 E1214-717-000 Y RAIL BASE
Ｙ レールベース
1
40 SV-4031006-SR SCREW M3 L=10
座付きタッピンねじ
4
41 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
42 E1208-717-000 Y LINEAR WAY BASE
Ｙ リニアウェイベース
1
43 E1207-717-000 Y LINEAR WAY
Ｙ リニアウェイ
1
44 SM-6030802-TN BOLT
六角穴ボルト
6
45 E1215-717-000 Y CABLEVEYOR
Ｙ ケーブルベア
1
46 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
47 HD-0005700-0A PHOTO SENSOR
フォトセンサ
3
48 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ ３ Ｌ ＝１０
3
49 E8602-717-0A0 CN CIRCUIT BOARD ASM.
ＣＮ 基板組
1
50 HX-0022800-0A SPACER
スペ−サ
4
51 E9441-717-0A0 SHUTTER OPEN SV ASM.
シャッタ−オ−プン ＳＶ 組
1
52 E9442-717-0A0 TRAY HOLDER SV ASM.
トレイホ−ルド ＳＶ 組
1
53 E9120-723-0A0 BGA L HOLDER SV CABLE ASM.
ＢＧＡ Ｌ ホールド ＳＶ 束線組
1
54 E9444-717-0A0 BGA HOLDER SV ASM.
ＢＧＡ ホ−ルド ＳＶ 組
1
55 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
56 E3274-760-000 SILENCER
サイレンサ
1
57 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
2
58 E3274-760-000 SILENCER
サイレンサ
2
59 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
60 E3274-760-000 SILENCER
サイレンサ
2
61 PJ-0320390-01 CONNECTOR
ウレタンバーブ継手
3
62 E3274-760-000 SILENCER
サイレンサ
2
63 E4210-717-000 Y CARRIER BASE
Ｙ キャリアベース
1
64 E4219-717-000 Y CYLINDER BR
Ｙ シリンダ ＢＲ
1
65 PA-1001524-A0 AIR CYLINDER
エアシリンダ
1
66 SM-6031202-TN B0LT
六角穴ボルト Ｍ ３ Ｌ ＝１２
2
67 PC-0105190-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
2
68 E9430-717-0A0 TRAY SENSOR ASM.
トレイセンサ−組
1
69 E1218-717-000 Y SENSOR ACTUATER
Ｙ センサアクチュエータ
1
70 E4215-717-000 HEAD LINEAR WAY
ヘッドリニアウェイ
1
71 E4216-717-0A0 Y LINK BASE ASM.
Ｙ リンクベース組
1
72 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
8
73 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
2
74 E4217-717-000 Y CLYNDER PLATE
Ｙ シリンダプレート
1
75 SM-6020402-TN BOLT M2 L=4
六角穴ボルト Ｍ ２ Ｌ ＝４
2
76 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
1
77 E1432-726-000 CLYNDER NUT
シリンダーナット
1
78 E4212-717-0A0 Y HOLD BASE A ASM.
Ｙ ホールドベース Ａ 組
1
79 E1220-717-000 Y RELEASE SH
Ｙ リリース ＳＨ
1
80 SB-1040013-00 ROLLING BEARING
ころがり軸受
1
81 SM-6030402-TN BOLT M3X4
六角穴付きボルト
4
82 E4214-717-0A0 Y HOLD BASE B ASM.
Ｙ ホールドベース Ｂ 組
1
83 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ ４
1
84 RE-0300000-K0 E-RING 3
Ｅ 形止め輪 ３
2
85 SM-6030402-TN BOLT M3X4
六角穴付きボルト
4
86 E4211-717-000 Y HOLD LINEAR WAY
Ｙ ホールドリニアウェイ
1
- 5 -
3. SHUTTLE UNIT
シャトルユニット
72
71
100
103
107
107
109
110
111
97 98
11
7
10
7
11
8
9
8
9
10
3
3
12
4
3
1
2
42
73
76
75
77
78
79
80
81
83
82
82
83
84
85
87
89
89
90
90
88
15
91
16
17
18
17
18
20
21
20
21
22
23
22
23
19
19
25
24
26
27
28
29
29
30
31
32
33
35
34
36
37
92
95
96
56
57
58
59
60
61
64
65
62
63
66
67
69
70
99
104
105106112
113
108
43
44
39
40
48
54
55
53
51
52
39
41
45
46
47
49
50
68
74
38
86
16
13
14
5 6
