Samsung Intelligent Feeder System
4.4.2. IT Feeder 2 Ass’y
4-6
Specifications And Technical Drawing & PartList

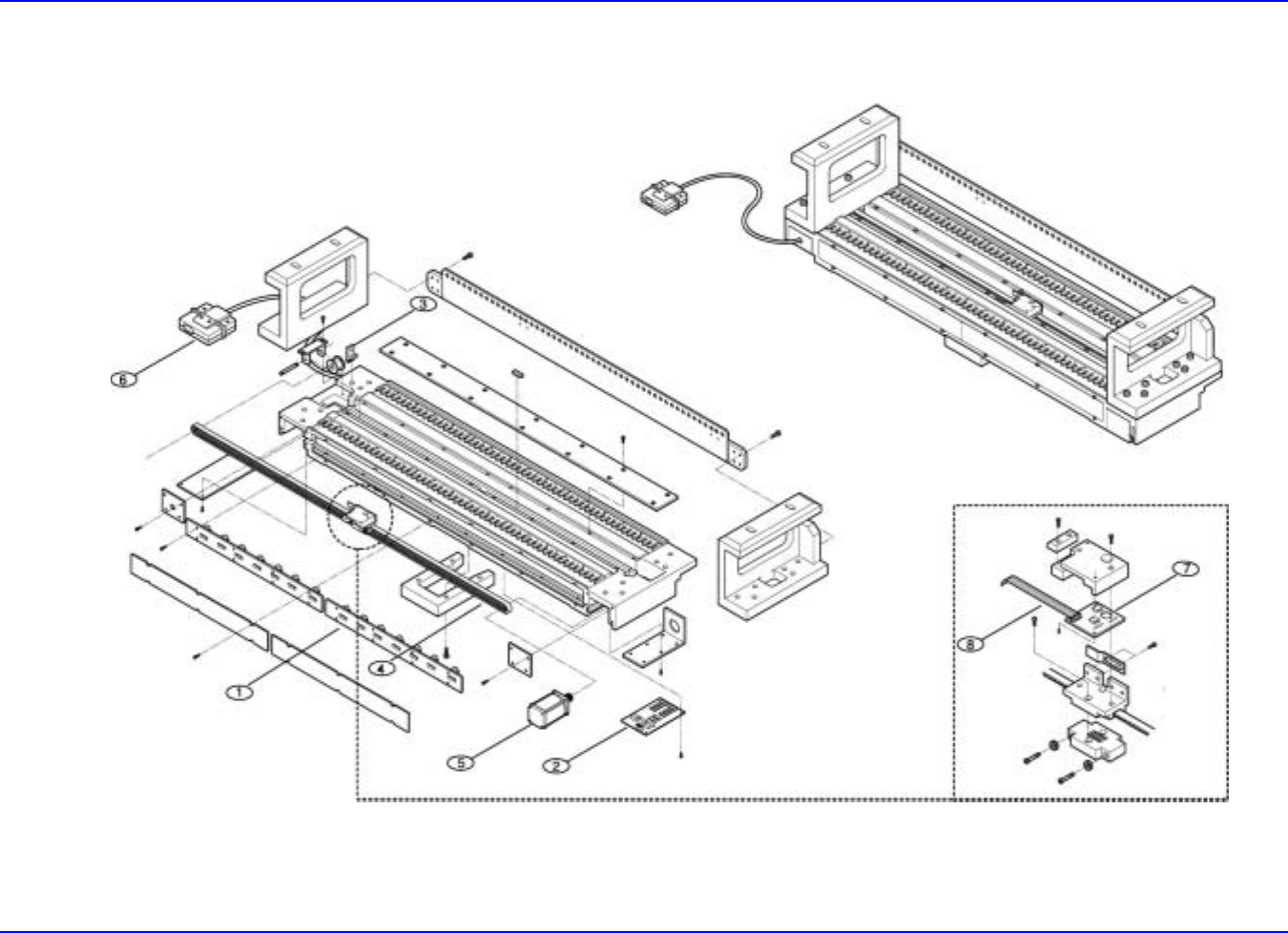

IT Feeder 2 Ass'y
NO.󰚟 PART󰚟NO.󰚟 PART󰚟NAME󰚟 Q'TY󰚟 󰚟 󰚟TYPE REMARK
1󰚟 J9060086A󰚟 SWITCH󰚟BOARD󰚟ASS'Y󰚟 2󰚟 J9060086A󰚟 󰚟
2󰚟 J9060085A󰚟 READER󰚟BOARD󰚟ASS'Y󰚟 1󰚟 J9060085A󰚟 󰚟
3󰚟 󰚟 󰚟 󰚟 󰚟 󰚟J3212026A PHOTO󰚟SENSOR 1 EE-SX673A
4󰚟 󰚟 󰚟 󰚟 󰚟 󰚟J6602031A TIMING󰚟BELT 1 1680-3GT-6
5󰚟 󰚟 󰚟 󰚟 󰚟 󰚟J3104010A STEP󰚟MOTOR 1 PMM35A2
6󰚟 J9061693A󰚟 CART󰚟EXT󰚟CABLE1󰚟 1󰚟 CP40-IQ-09󰚟 󰚟
7󰚟 J9060084A󰚟 ANTENA󰚟BOARD󰚟ASS'Y󰚟 1󰚟 J9060084A󰚟 󰚟
8󰚟 J9061684A󰚟 FLAT󰚟CABLE󰚟ASS'Y󰚟 1󰚟 J9061684A󰚟 󰚟
4-7
Samsung Intelligent Feeder System

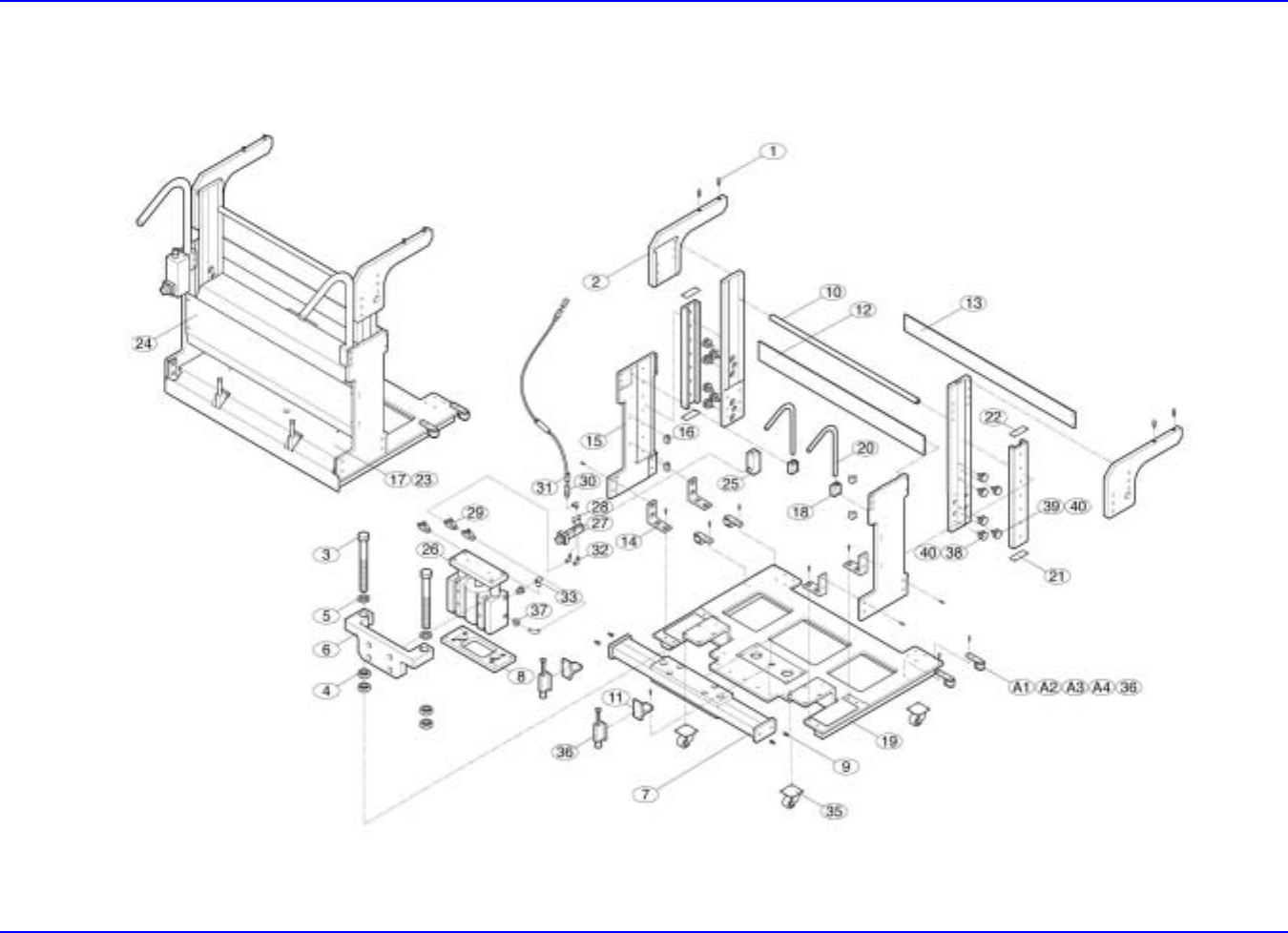

4.4.3. IT Feeder 3 Ass’y
