10-2
10.2 抽屉式连接器 I/O 检查表
0704-002
10.2 抽屉式连接器 I/O 检查表
抽屉式连接器 1(Low 地址侧 ) Table 11
销 No. 助焊剂转印装置 参考 : 带式送料器
信号名 内容
1 +24V DC24V 供给电源 ←
2 +24V DC24V 供给电源 ←
3 GND DC24V 供给电源的 GND ←
4 GND DC24V 供给电源的 GND ←
5 IN: 旋转开始 / 停止 ON(L): 旋转 OFF(H): 停止
( 与 DC 马达驱动器连接 )
IN: 通道 1 传送指令
6 IN: 警报重设 ON(L): 安装
( 与 DC 马达驱动器连接 )
IN: 通道 2 传送指令
7 OUT:DC 马达驱动警报 ON(L): 正常 OFF(H): 异常
( 与 DC 马达驱动器连接 )
OUT: 传送准备完了
8 OUT: 通讯准备完了 RS232C 通信可能 ←
9 OUT: 连接确认 :GND 返回 确认连接到送料器安装台槽 ←
10 GND(RS232C) 信号 GND ←
11 TXD(RS232C) 送信线 ←
12 RXD(RS232C) 受信线 ←
13 NC 未使用 ←
14 FG( 机架地面 ) 筐体接地 ←
抽屉式连接器 2 (High 地址侧 )
Table 12
销 No. 助焊剂转印装置 参照 : 带式送料器
信号名 内容
1 +24V DC24V 供给电源 ←
2 +24V DC24V 供给电源 ←
3 GND DC24V 供给电源的 GND ←
4 GND DC24V 供给电源的 GND ←
5 IN: 预备 预备 IN: 通道 1 传送指令
6 IN: 预备 预备 IN: 通道 2 传送指令
7 OUT: 旋转检出 ON(L)/OFF(H) 的功率比 1:1 OUT: 传送准备完了
8 OUT: 预备 预备 OUT: 通讯准备完了
9 OUT: 连接确认 :GND 返回 确认连接到送料器安装台槽 ←
10 GND(RS232C) 信号 GND ←
11 TXD(RS232C) 送信线 ←
12 RXD(RS232C) 受信线 ←
13 NC 未使用 ←
14 FG( 机架地面 ) 筐体接地 ←
10-3

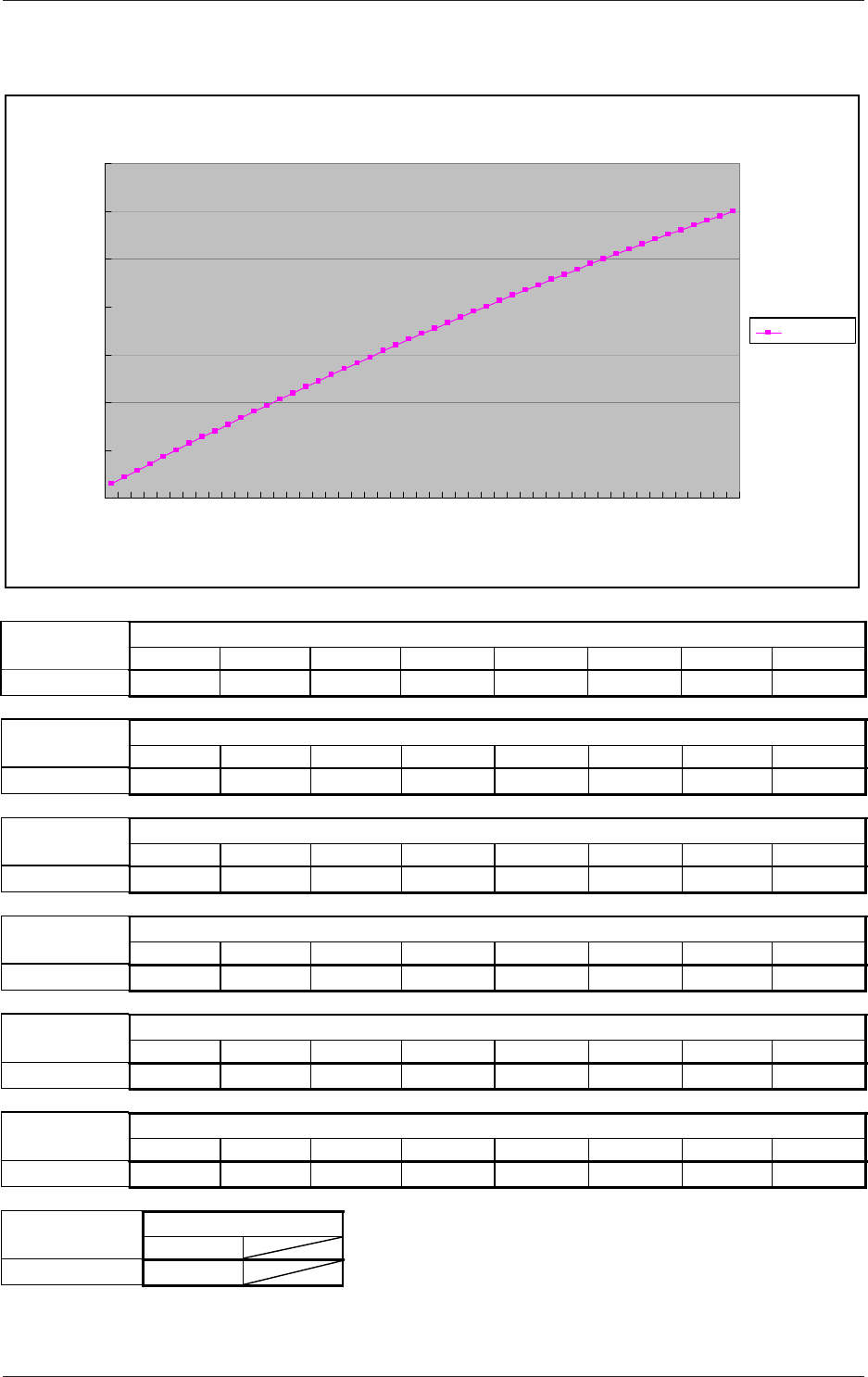

10.3 助焊剂形成膜厚度和刮板设定值的关系
形成膜厚度和刮板设定值的关系
0
50
100
150
200
250
300
350
20
50
80
110
140
170
200
230
260
290
320
350
380
410
440
470
500
刮板设定值(�m)
刮板设定值
形成膜厚度(�m)
平均值
单位:
�
m
助焊剂
粘度(9～20Pa·s)
形成膜厚度
20 30 40 50 60 70 80 90
15～20 20～25 25～30 35～40 40～45 50～55 55～60 60～65
100 110 120 130 140 150 160 170
70～75 75～80 85～90 90～95 95～100 100～105 110～115 115～120
180 190 200 210 220 230 240 250
120～125 125～130 135～140 140～145 145～150 150～155 155～160 165～170
260 270 280 290 300 310 320 330
170～175 175～180 180～185 185～190 190～200 195～205 200～210 205～215
340 350 360 370 380 390 400 410
215～225 220～230 225～235 230～240 235～245 240～250 245～255 250～260
420 430 440 450 460 470 480 490
255～265 260～270 265～275 270～280 275～285 280～290 285～295 290～300
500
295～305
助焊剂
粘度(9～20Pa·s)
形成膜厚度
助焊剂
粘度(9～20Pa·s)
形成膜厚度
助焊剂
粘度(9～20Pa·s)
形成膜厚度
助焊剂
粘度(9～20Pa·s)
形成膜厚度
助焊剂
粘度(9～20Pa·s)
形成膜厚度
助焊剂
粘度(9～20Pa·s)
形成膜厚度
刮板设定值
刮板设定值
刮板设定值
刮板设定值
刮板设定值
刮板设定值
