3.3 注射器更换步骤
就注射器的更换步骤进行说明。
Procedure
(1) 拆卸位于注射器前端的针形阀。

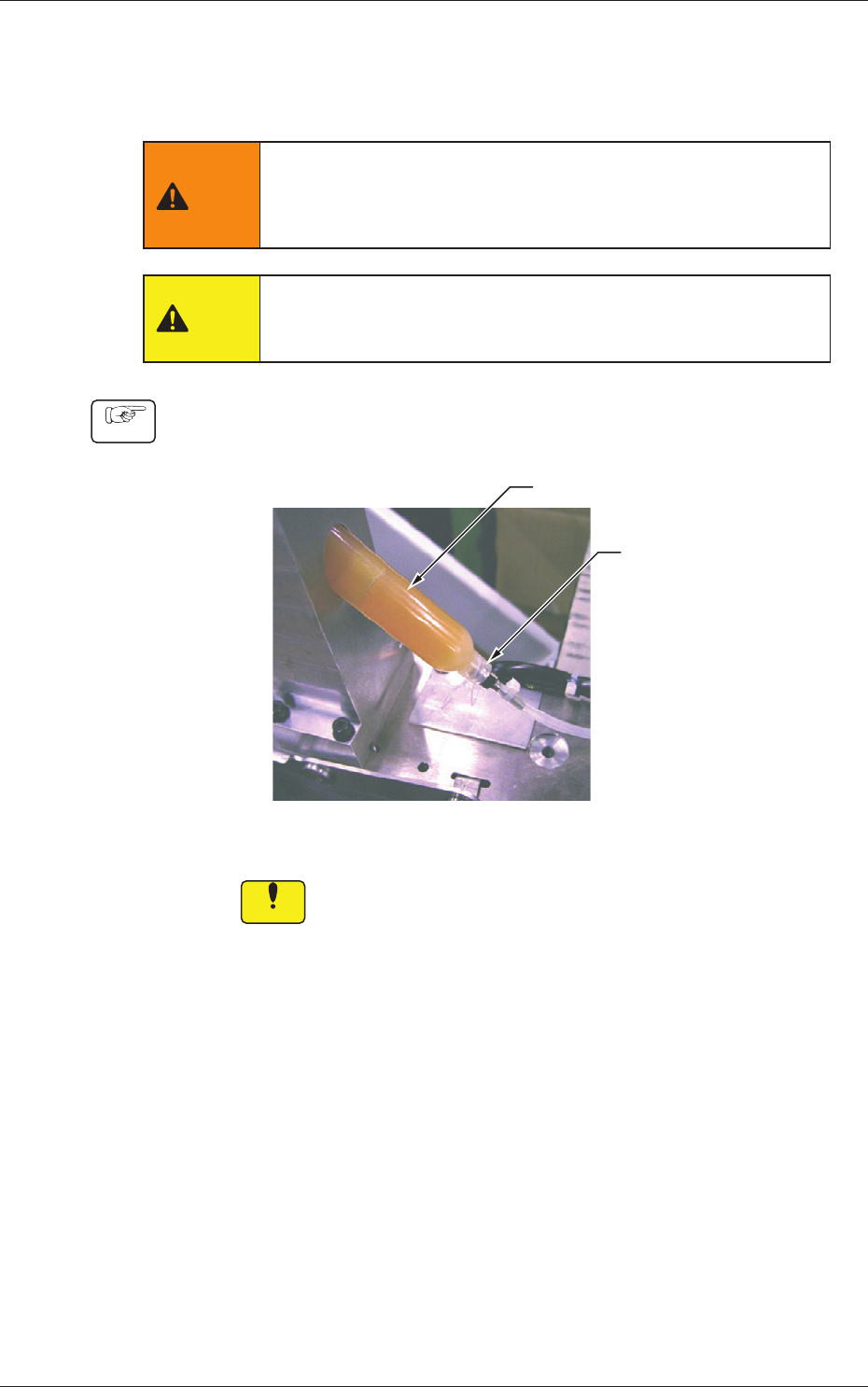

注射器
针形阀
Fig.11
Notice
针形阀连接部的连接是螺纹状，请注意不要拔出。
3.3 注射器更换步骤
根据需要，请戴手套、口罩等保护用具，尽量避免助焊剂接
触到皮肤。
直接接触或误饮时，有可能受刺激或危害健康。
警告
助焊剂是易燃物品，请远离火源。
注意
3-50704-002
(2) 拆卸两处固定注射器的螺丝。
固定螺丝
Fig.12
(3) 拔出插入在注射器内的挤压棒。
挤压棒
Fig.13
(4) 将拔出的挤压棒固定部确实移动到前端为止。
固定部 固定部
拔出的状态 移动后的状态
Fig.14
3.3 注射器更换步骤
3-60704-002
(5) 安装更换的注射器，插入针形阀。
(6) 将固定部移动到前端为止的挤压棒插入到注射器内。
Notice
请先确认挤压棒的固定部是否确实移动到前端为止后插
入到注射器内。
在固定部没有完全移动到前端为止的状态下插入到注射
器内，助焊剂有可能会从注射器中溢出。
(7) 拧紧挤压棒固定部的两处螺丝。
