5-3 0802-003 5.1.2 测试运行指定 可对测试运行指定进行设定。 显示 “ 测试运行指定 ” 界面 ( 第 2 页 )。 Fig.17 “ 测试运行指定 ( 第 2 页 ) ” 界面 测试运行线路板 设定测试运行方式的内容。 关于助焊剂涂敷单元的项目如下 : 不进行助熔剂 ( 助焊剂 ) 涂敷动作 助熔剂涂敷前不进行元件识别 5.1 “ 运行方式 ” 菜单
5-20704-002
间隔设定
设定装置停止时间隔动作的
“
停止
”
和
“
旋转
”
。
[2] 旋转盘上遗留元件检出方式
设定磁鼓 ( 旋转盘 ) 上面有遗留元件时的检出方式。
真空传感器 : 用真空传感器进行检出。
元件识别 : 通过元件识别检查进行检出。
[3] 助熔剂 ( 助焊剂 ) 补给设定
设定是否进行自动补给。
不使用 : 不进行助焊剂的自动补给。
使用 : 进行助焊剂的自动补给。
Note
本装置不能使用助焊剂的自动补给。
5.1
“
运行方式
”
菜单
5-30802-003
5.1.2 测试运行指定
可对测试运行指定进行设定。
显示
“
测试运行指定
”
界面 ( 第 2 页 )。

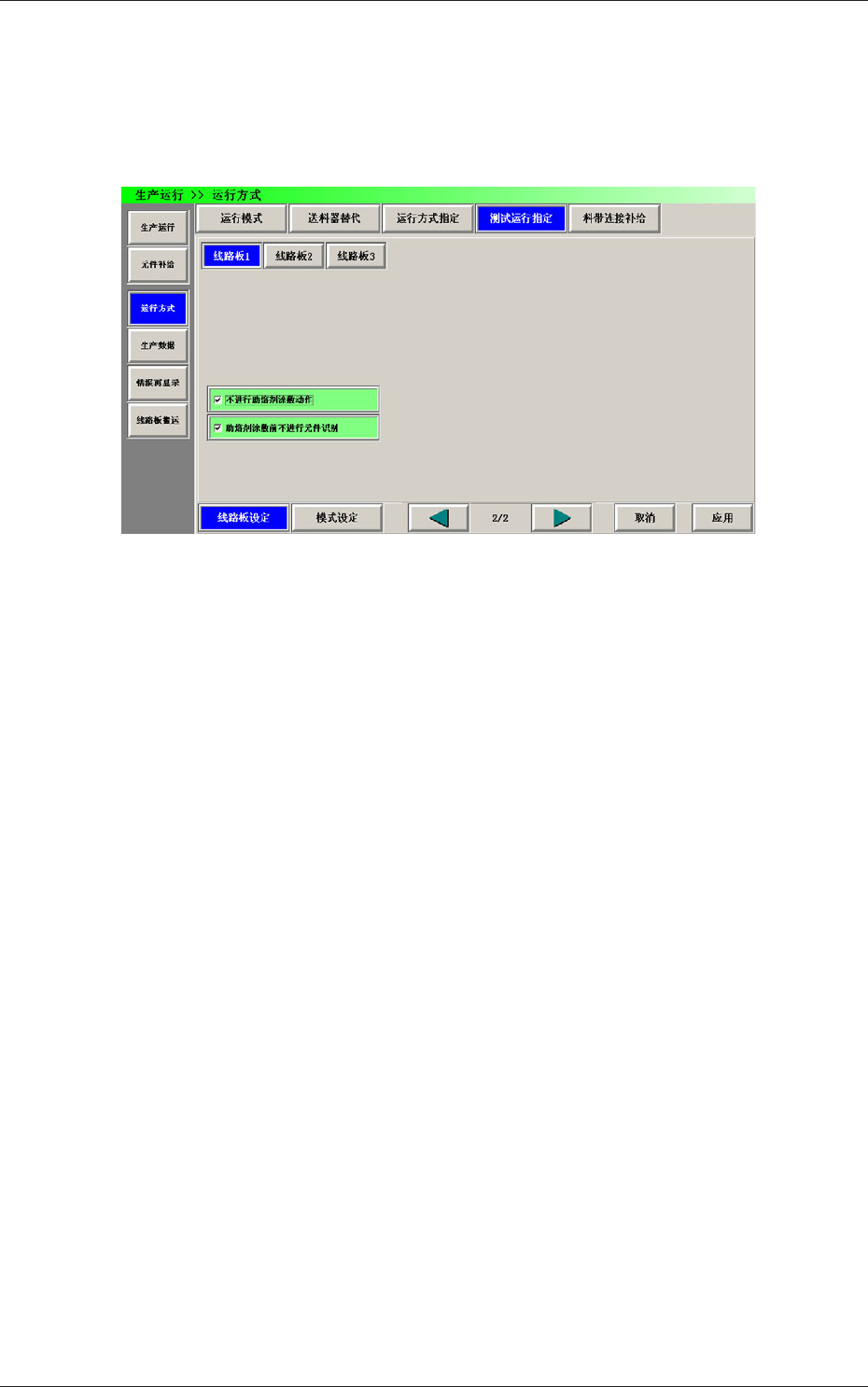

Fig.17
“
测试运行指定 ( 第 2 页 )
”
界面
测试运行线路板
设定测试运行方式的内容。
关于助焊剂涂敷单元的项目如下 :
不进行助熔剂 ( 助焊剂 ) 涂敷动作
助熔剂涂敷前不进行元件识别
5.1
“
运行方式
”
菜单
5-40802-003
5.2 助熔剂 ( 助焊剂 ) 涂敷元件识别测试
测试确认测试 ID 指定的元件是否正常识别元件。
在
“
测试确认
”
子菜单栏中，按 [ 助熔剂涂敷元件识别测试 ] 按钮，便
显示
“
助熔剂涂敷元件识别测试
”
界面。
Fig.18
“
助熔剂涂敷元件识别测试
”
界面
[1] 横梁选择按钮
用图像显示表示 XY 横梁的按钮。
选择进行元件识别测试的 XY 横梁。
[2] ID 选择
配置有以下按钮以及指定值显示栏。
[ 送料器编号 ] 按钮
设定吸取测试元件的送料器。按该按钮，便显示
“
送料器编
号
”
选择界面。
[ 测试 ID] 按钮
设定进行识别测试的元件 ID。按该按钮，便显示
“
测试 ID
选择
”
界面。
吸嘴候补
显示测试 ID 指定的吸嘴种类。
5.2 助熔剂 ( 助焊剂 ) 涂敷元件识别测试
[3]
[4]
[1] [2]
[9]
[5]
[6]
[7]
