[8] 照相机中心
[ 安装台 ] 按钮
用照相机的中央位置对准安装头的中心。
[ 元件 ] 按钮
用照相机的中央对准元件。
[9] [ 识别图像显示设定 ] 按钮
设定识别结果正常及异常时识别图像的图片显示条件。
按下按钮，便显示以下界面。

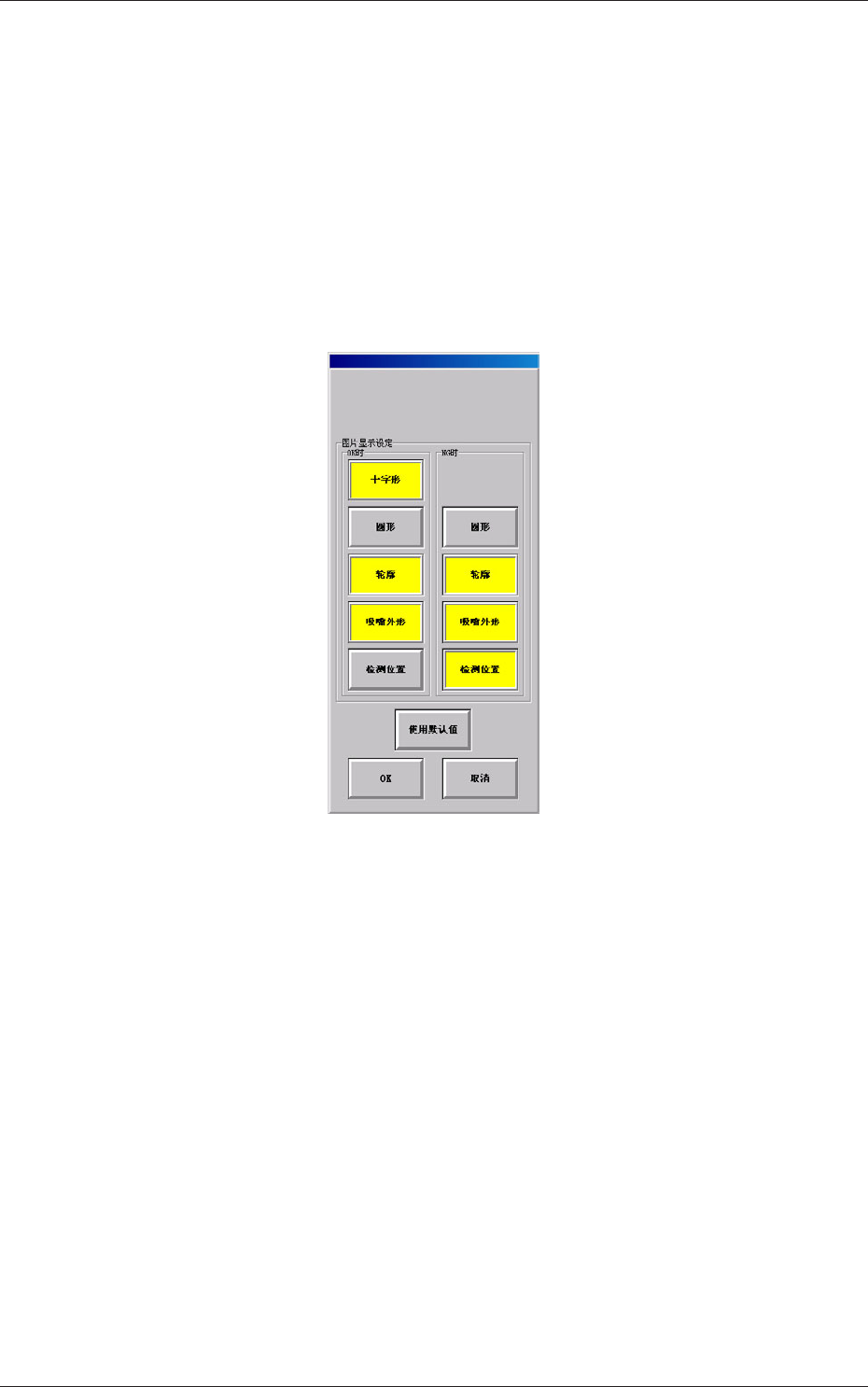

Fig.19
“
识别图像显示设定
”
画面
[ 十字形 ] : 识别结果正常时，在识别对象物的中心
画出十字。
[ 圆形 ] : 画出识别对象物的圆。
[ 轮廓 ] : 画出识别对象物的轮廓。
[ 吸嘴外形 ] : 画出元件识别时的吸取吸嘴。
[ 检测位置 ] : 画出检出位置、检出领域。
[ 使用默认值 ] : 将设定还原到初始值。
指定显示形式 ( 可以复选 ) 后，按 [OK] 按钮，保存设定的条件。
按 [ 取消 ] 按钮，便中断设定。
5.2 助熔剂 ( 助焊剂 ) 涂敷元件识别测试
5-80704-002
6-10704-002
6. 数 据
6.1 线路板程序
6.1.1 元件配置数据
设定在送料器安装台的哪个送料器编号上搭载助焊剂涂敷单元。
装置背面
装置正面
送料器安装台3
送料器安装台4
送料器安装台2
送料器安装台1
单元4
单元1
单元2
单元3
Fig.20 送料器安装台和助焊剂涂敷单元的位置关系
Note
每个送料器安装台上可配置 4 台助焊剂涂敷单元。
