用户手册 装卸站，SIPLACE X- 系列 S / TX 3 产品说明
版本 02/2018 3.1 概述
101
3.1.2 装入 / 卸出元件料车的尺寸
T：3

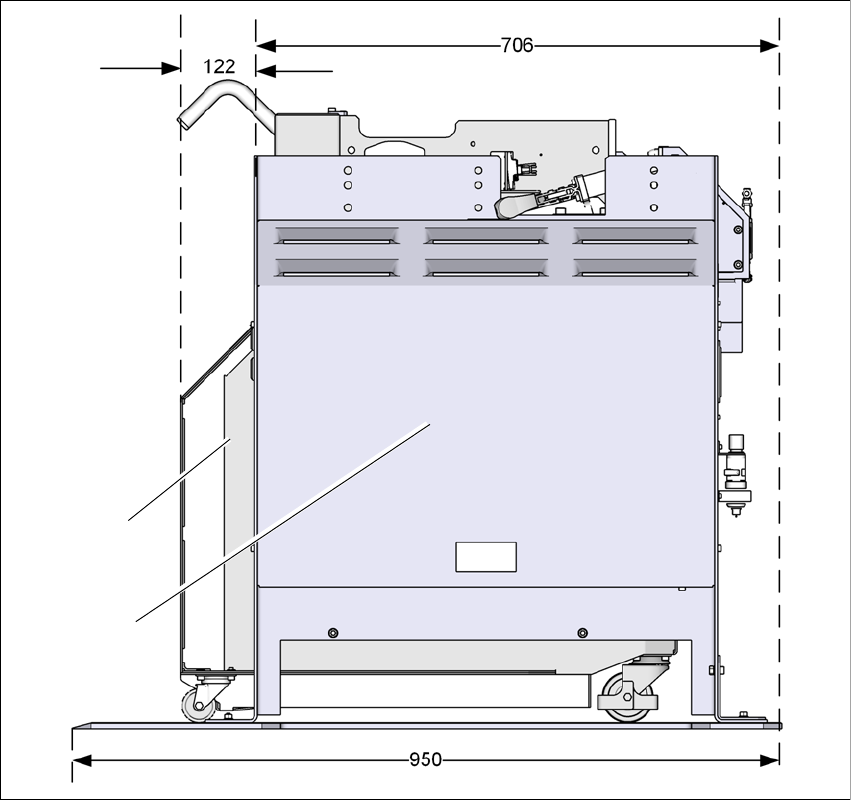

图 3.1 - 2 带有已装料料车的装卸站 - 尺寸，单位以毫米计
(1) 元件料车
(2) 装卸站
1
2
3 产品说明 用户手册 装卸站，SIPLACE X- 系列 S / TX
3.2 装配和固定装置 版本 02/2018
102
3.2 装配和固定装置
为了保证装卸站能安全可靠地运行，应将装卸站固定到地面上。
3.2.1 装配
使用四个 M6 螺丝和销将装卸站固定到地面上。
T：2

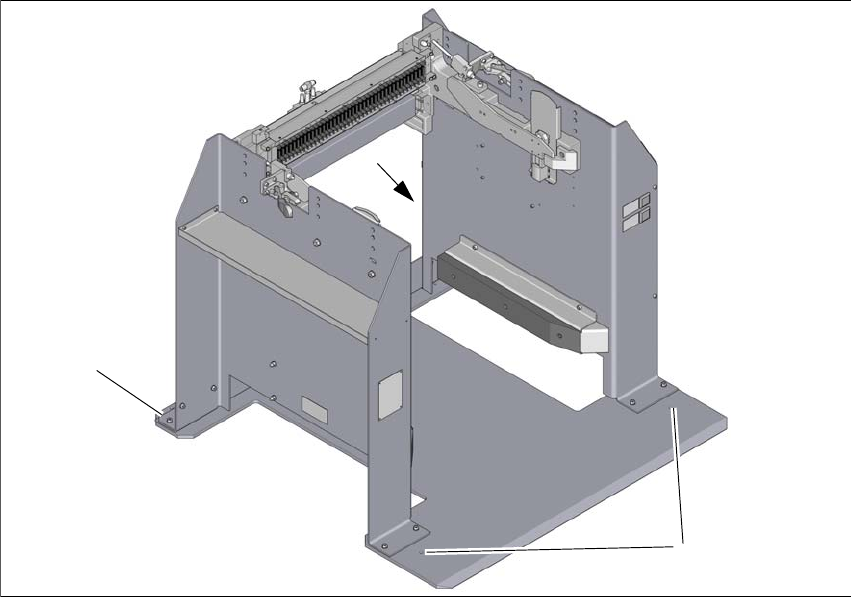

图 3.2 - 1 固定装置和钻孔图型
(1) 将装卸站 () 直立放置到要安装并对齐的位置。
(2) 用铅笔或其他适宜的工具标记夹具四个孔的位置。
(3) 将装卸站放置到一侧。
(4) 钻四个直径为 6 mm、深度为 60 mm 的孔。
(5) 将销插入钻好的孔内。
(6) 将装卸站放回原位并用随附的螺丝进行固定。
1
1
1
用户手册 装卸站，SIPLACE X- 系列 S / TX 4 操作
版本 02/2018 4.1 控制部件和显示屏
103
4 操作
4.1 控制部件和显示屏
4.1.1 气动装置和接头
T：6
图 4.1 - 1 装卸站 - 气动装置和接头
(1) 压缩空气连接
(2) 用于设置工作压力的旋钮
(3) 显示工作压力的压力计
(4) 带有开关 S1 和 S2 图形的标签，用于 CAN 总线寻址
(5) CAN 总线连接
(6) 开关 S1 和 S2，用于设置 CAN 总线地址
(7) 主电源开关和主电源连接
2
3
6
7
5
4
1
