用户手册 装卸站，SIPLACE X- 系列 S / TX 4 操作 版本 02/2018 4.2 调整传送导轨高度 107 T ： 10 拧开两个上紧的连接点 （项目 2，图 4.2 - 1 ，第 105 页） 。 拧松另外两个上紧的连接点 （项目 2b，图 4.2 - 1 ，第 105 页） 。 移除两颗 M8 六角螺 母和垫圈 （项目 2c ，图 4.2 - 1 ，第 105 页） 。 固定 COT 插入件 一侧 …
4 操作 用户手册 装卸站，SIPLACE X- 系列 S / TX
4.2 调整传送导轨高度 版本 02/2018
106
4.2.1 工具
调节 COT 插入件的高度时，您将需要下列工具：
– 内六角扳手，一套
– 叉形扳手，尺寸 13
4.2.2 将 COT 插入件改装到其他高度
断开装卸站的电源连接。
断开装卸站的压缩空气供给连接。
COT 插入件的重量约为 40 kg。
如果需要，可以再安排一个人帮助您完成高度转换。
按所给顺序执行以下步骤。
4.2.3 将 COT 插入件改装到 900, 930 或 950 mm 的高度
T：1 0

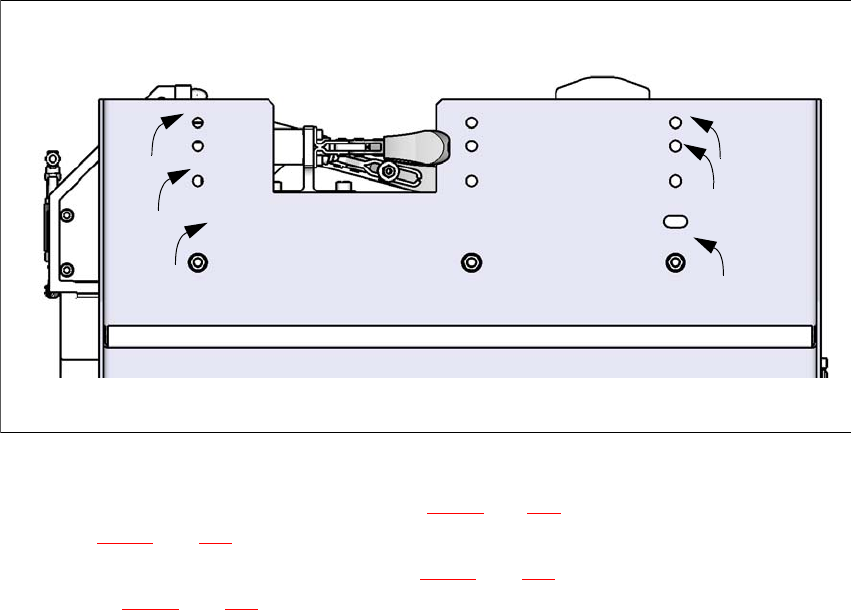

图 4.2 - 2 转换步骤的顺序
拧松两颗六角套筒螺丝 M8x18（项目 7，图 4.2 - 1，第 105 页）并拆下左右两侧导轨（项目
6，图 4.2 - 1
，第 105 页）。
拧松内六角螺丝 M5x12，4 x （项目 5，图 4.2 - 1，第 105 页）并拆下电气元件防护盖 （项
目 9，图 4.2 - 1
，第 105 页）。
1
950 mm
930 mm
900 mm
2
2
2
1
1
830 mm
用户手册 装卸站，SIPLACE X- 系列 S / TX 4 操作
版本 02/2018 4.2 调整传送导轨高度
107
T：10
拧开两个上紧的连接点 （项目 2，图 4.2 - 1，第 105 页）。
拧松另外两个上紧的连接点 （项目 2b，图 4.2 - 1，第 105 页）。
移除两颗 M8 六角螺母和垫圈 （项目 2c，图 4.2 - 1，第 105 页）。
固定 COT 插入件一侧 （项目 9，图 4.2 - 1，第 105 页）并移除此处的两颗六角套筒螺丝
M8x40。
将 COT 插入件转动到下一最高位置。
将侧板固定在此位置 为此可稍微拧紧螺帽。
用 FCU 固定 COT 插入件（项目 10，图 4.2 - 1，第 105 页）并拧开上紧的连接点（项目 2，
图 4.2 - 1
，第 105 页）
将 COT 插入件转动到下一最高位置。
将侧板固定在此位置
检查项目 2a、2b 和 2c 处所有拧紧的连接是否都已牢固。
紧固左右两侧导轨 （项目 8，图 4.2 - 1，第 105 页），使用六角套筒螺丝 M8x18 （项目 7，
图 4.2 - 1
，第 105 页）。
安装电气元件后部防护盖（项目 9，图 4.2 - 1，第 105 页）并用内六角螺丝 M5x12 将其固定
到位， 4 x （项目 5，图 4.2 - 1
，第 105 页）。
T：10
注意事项
损坏的危险！
升降 COT 插入件时，电缆可能发生损坏。
升降 COT 插入件时，确保不会损坏任何电缆。
请注意
如果要将 COT 插入件降低到其他高度，请以与升高操作相反的顺序进行操作。
4 操作 用户手册 装卸站，SIPLACE X- 系列 S / TX
4.3 装卸元件料车 版本 02/2018
108
4.3 装卸元件料车
T：1 0

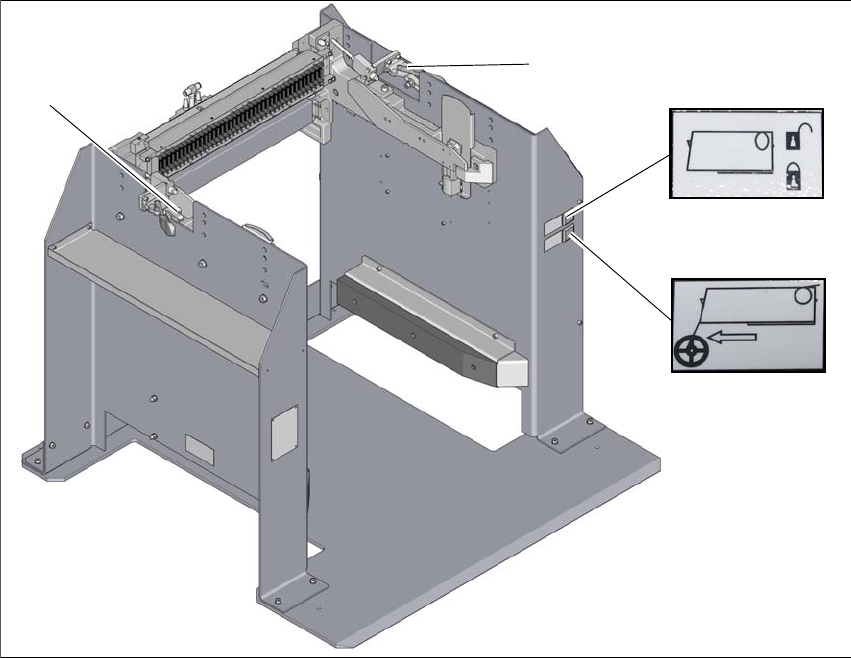

图 4.3 - 1 装卸站
(1) 锁定和解锁料车上所有供料器模块的按钮 （绿色按钮）
(2) 供料器模块拆卸 （黑色按钮）
(3) 用于固定转换料台的水平张紧器
(4) 用于固定转换料台的水平张紧器
3
1
2
4
