Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX 3 Produktbeschreibung Ausgabe 02/2018 3.1 Übersicht 27 3 Produktbeschreibung Artikel-Nr . 001 16965-01 Docking S tation SIPLACE X-Se rie S /TX 3.1 Übersicht 3 Ab…
2 Betriebssicherheit Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX
2.3 EGB - Richtlinien Ausgabe 02/2018
26
2.2.1.2 Warnschild W 203
Artikel-Nr.: 03009342-01
Schildpositionen: Siehe in Abb. 2.2 - 5
, Seite 26.
Anzahl pro Maschine: 2
2

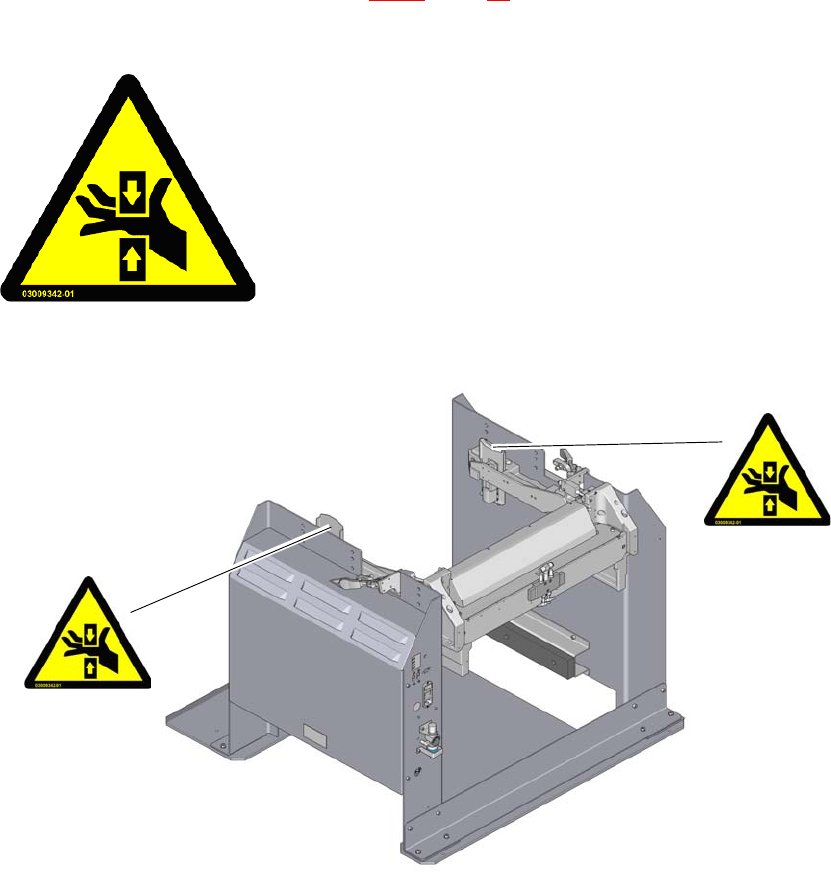

Abb. 2.2 - 4 Warnschild W203, Art-Nr. 03009342-01
2
Abb. 2.2 - 5 Warnschild W203, Art-Nr. 03009342-01 - Positionen von W203
2.3 EGB - Richtlinien
Beachten Sie bitte die Hinweise zu den EGB - Richtlinien wie sie in der Bedienungsanleitung des
Bestückautomaten angegeben sind.
QUETSCHGEFAHR!
Eingreifen kann zu Verletzungen an Armen und Händen füh-
ren.
Nicht in die laufende Maschine greifen!
W 203
W 203
Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX 3 Produktbeschreibung
Ausgabe 02/2018 3.1 Übersicht
27
3 Produktbeschreibung
Artikel-Nr. 00116965-01 Docking Station SIPLACE X-Serie S /TX
3.1 Übersicht
3

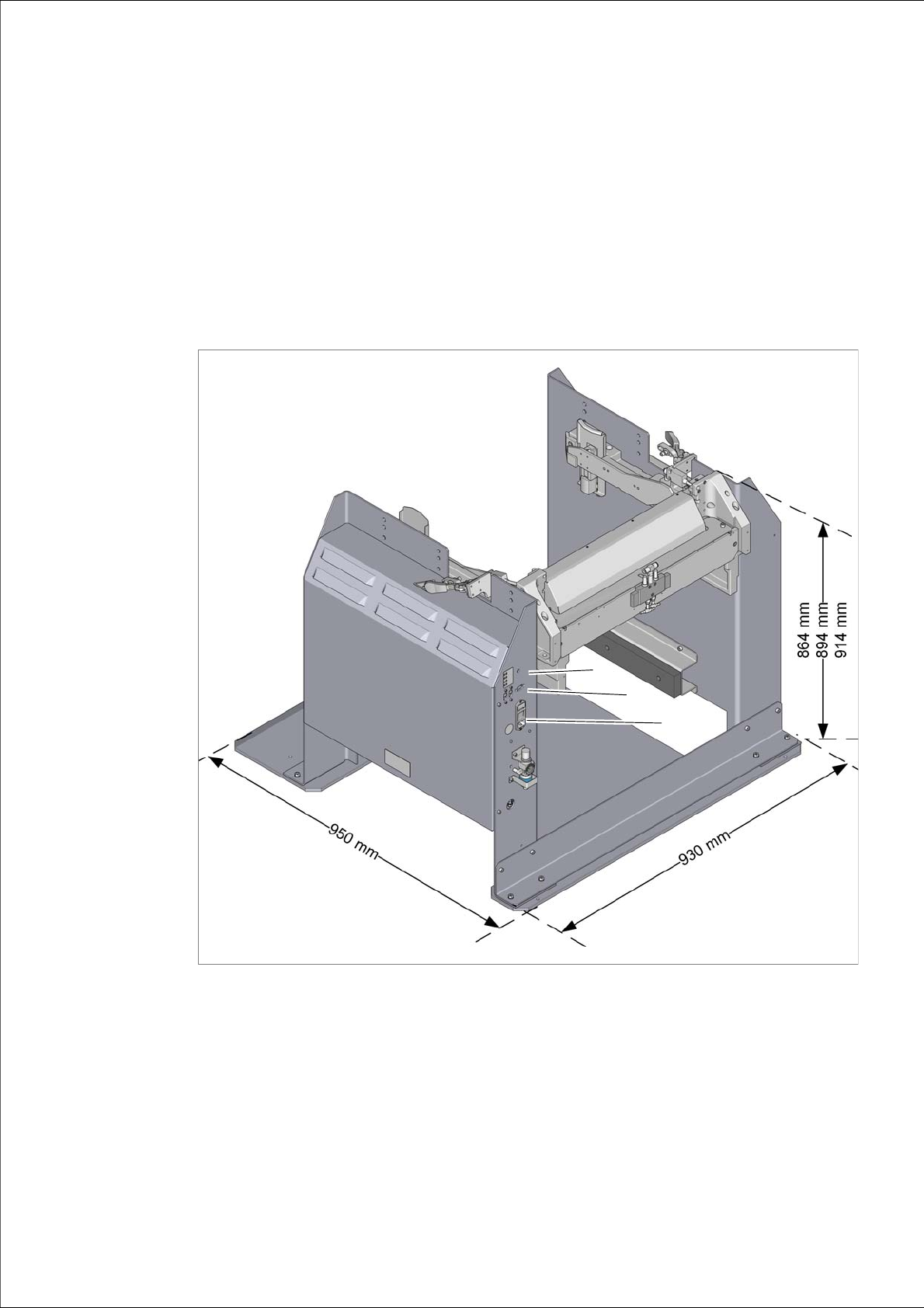

Abb. 3.1 - 1 Docking Station - Abmessungen in Millimeter, Anschlussstellen
(1) Druckluftanschluss
(2) CAN-Bus-Anschluss
(3) Stromversorgungsanschluss
1
2
3
3 Produktbeschreibung Bedienungsanleitung Docking Station SIPLACE X-Serie S / TX
3.1 Übersicht Ausgabe 02/2018
28
3.1.1 Technische Daten
3
Länge x Breite 950 mm x 930 mm
Höhe (bis Zentrierstift) 864 mm bei 900 mm LP-Transporthöhe
894 mm bei 930 mm LP-Transporthöhe
914 mm bei 950 mm LP-Transporthöhe
Gewicht 120 kg
Druckluftanschlusswerte p
min
0,5MPa (5,0bar)
p
max
1,0MPa (10,0bar)
Druckluftanschluss Kupplungsstecker KS 2-M5-A
Druckluftverbrauch 50 Nl/min
*a
*)a Unter atmosphärischen Normalbedingungen bei 20°C und 1013hPa
Anschlussspannung 88 - 264V~
Anzahl Adern / Phasen 3 / 1
Frequenz max. 63Hz
Nennstrom max. 2A
Leistung 0,8 kW
Absicherung 2 x 8A
